> SIEMENS>KONTROLLE UND SCHÜTZE>AS-Interface Schaltanlagen, SIMOCODE>3RK1205-0BQ21-0AA3 SIEMENS ASIsafe Kompaktmodul K45F LS Typ 2 (Light-Sensor) für testende Halbleiterausgang ..
Vorheriges Produkt Nächstes Produkt

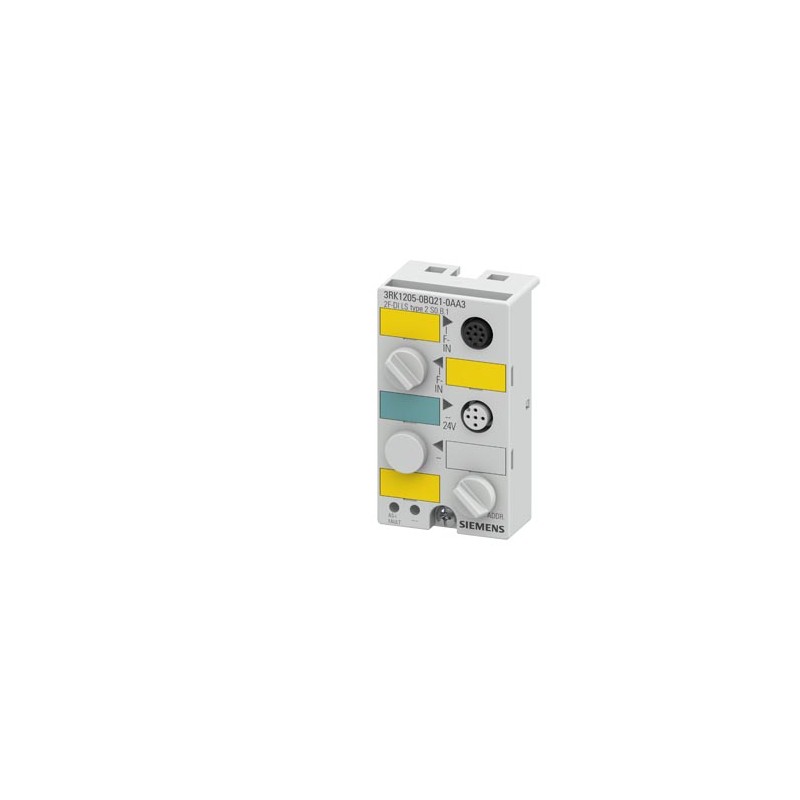

3RK1205-0BQ21-0AA3 SIEMENS ASIsafe Kompaktmodul K45F LS Typ 2 (Light-Sensor) für testende Halbleiterausgang .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RK1205-0BQ21-0AA3 SIEMENS ASIsafe Kompaktmodul K45F LS Typ 2 (Light-Sensor) für testende Halbleiterausgang ..

3RK1205-0BQ21-0AA3

SIEMENS

ASIsafe Kompaktmodul K45F LS Typ 2 (Light-Sensor) für testende Halbleiterausgang Sensor-Versorgung aus AS-i maximale Strombelastbarkeit 200 mA Montageplatte 3RK1901-2EA00 oder 3RK1901-2DA00 ist separat zu bestellen

Mehr Infos


KONTROLLE UND SCHÜTZE > AS-Interface Schaltanlagen, SIMOCODE

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

ASIsafe Kompaktmodul K45F LS Typ 2 (Light-Sensor) für testende Halbleiterausgang Sensor-Versorgung aus AS-i maximale Strombelastbarkeit 200 mA Montageplatte 3RK1901-2EA00 oder 3RK1901-2DA00 ist separat zu bestellen
Allgemeine technische Daten
Ausführung des ProduktsSicheres Kompaktmodul K45F LS, TYP2
E/A-Konfiguration0
ID/ID2-CodeB/1
Protokoll wird unterstützt AS-Interface-ProtokollJa
Anzahl E/A-Buchsen3
Ausführung des elektrischen Anschlusses der Ein- und AusgängeM12
Betriebsspannung gemäß AS-Interface-SpezifikationV26,5 ... 31,5
AS-Interface Gesamtstromaufnahme max.mA270
ErdungsanschlussFlachstecker, 2,8mm Breite
AdressierungFrontadressierbuchse
Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750A
Referenzkennzeichen gemäß DIN EN 61346-2A
Eingänge
Anzahl der Digitaleingänge sicherheitsgerichtet2
Eingänge
● Sensorenelektronischer Eingang
● Schaltpegel-High15
● Schaltpegel-Low5
Eingangsstrom am Digitaleingang bei Signal <1> minimalmA5
Ausgänge
Spannungsart der AusgangsspannungenDC
Statusanzeige
● Anzeige E/ALED gelb
● Anzeige AS-Interface/DiagnoseLED grün/rot
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb°C-25 ... +70
● während Lagerung°C-40 ... +85
Schutzart IPIP67
Mechanische Daten
Breitemm45
Höhemm80
Tiefemm34
BefestigungsartHutschienen-/Wandmontage über Montageplatte für Kompaktmodul K45
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)funktionale Sicherheit/Maschinensicherheit

CSA

Bestätigungen

UL

EAC

RCM

Sonstige

KonformitätserklärungMarine / Schiffbau

EG/EU-Konformitätsbescheinigung

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Schiffsregister in Polen

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Marine / SchiffbauSonstige

DNV-GL

Bestätigungen

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
letzte Änderung:18.01.2021
Datum:
15.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3RK1205-0BQ21-0AA3
ArtikelbeschreibungASIsafe Kompaktmodul K45F LS Typ 2 (Light-Sensor) für testende Halbleiterausgang Sensor-Versorgung aus AS-i maximale Strombelastbarkeit 200 mA Montageplatte 3RK1901-2EA00 oder 3RK1901-2DA00 ist separat zu bestellen
ProduktfamilieSichere Module AS-Interface
ProduktstatusPM300:Aktives Produkt
Produktstatus DatumProduktauslauf ab: 01.10.2022
Preisinformationen
Preisgruppe42C
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)80 Tag(e)
Nettogewicht pro ME0,097 kg
Verpackungsmaße45,00 x 105,00 x 50,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209683921
UPC754554950334
Statistische Warennummer85371098
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe3720
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1439-12-15-21
UNSPSC1532-15-17-05

ETIM-Daten

ETIM: EC001599 - Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Wert Einheit
Zulässige Spannung am Ausgang (EF007553) -V
Zulässige Spannung am Eingang (EF007554) -V
Digitale Eingänge konfigurierbar (EF008516) -
Geeignet für Sicherheitsfunktionen (EF001597) -
Art des Digitalausgangs (EF003601) -
Versorgungsspannung bei DC (EF007534) -V
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) -
Anzahl der digitalen Ausgänge (EF001993) -
Digitale Ausgänge konfigurierbar (EF008520) false
Eingangsstrom bei Signal 1 (EF001428) 5.0mA
Art der Eingangsspannung (EF003033) DC
Art der Ausgangsspannung (EF008222) DC
Kurzschlussschutz, Ausgänge vorhanden (EF003203) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) 0
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) true
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) true
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Schutzart (IP) (EF005474) IP67
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Verzögerungszeit bei Signalwechsel (EF002382) ['-', '-']ms
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Tragschienenmontage möglich (EF003972) FALSE
Wand-/Direktmontage möglich (EF007020) FALSE
Fronteinbau möglich (EF007016) false
Rack-Montage möglich (EF007018) false
Kategorie nach EN 954-1 (EF006782) 4
SIL nach IEC 61508 (EF009889) 3
Performance Level nach EN ISO 13849-1 (EF007399) Level e
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Gas (EF003997) FALSE
Explosionsschutz-Kategorie für Staub (EF003998) FALSE
Breite (EF000008) 45.0mm
Höhe (EF000040) 80.0mm
Tiefe (EF000049) 34.0mm
Ausgangsstrom (EF003202) -A
