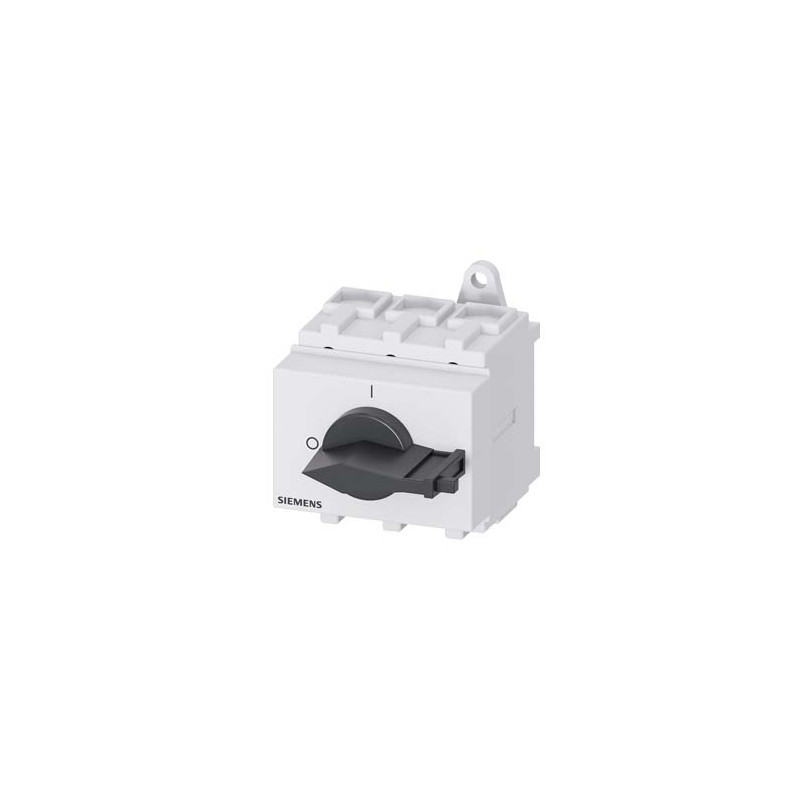

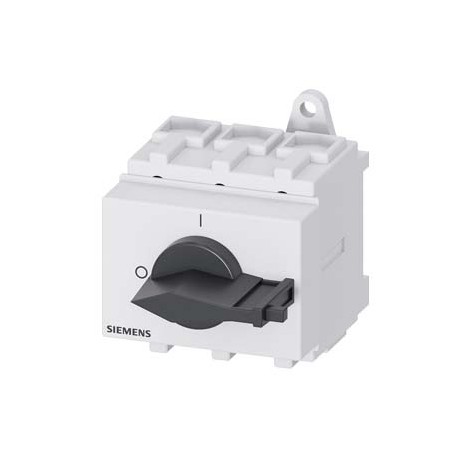

3LD2530-0TK01-0AB5 SIEMENS MASTER SWITCH 3-POLE IU 63, P/AC-23A W. 400V 22KW FLOOR FIXING TOP-HAT RAILS/TWO-.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3LD2530-0TK01-0AB5 SIEMENS MASTER SWITCH 3-POLE IU 63, P/AC-23A W. 400V 22KW FLOOR FIXING TOP-HAT RAILS/TWO-..

3LD2530-0TK01-0AB5

SIEMENS

10

SENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, potenza in esercizio / per AC-23 A / con 400 V: 22 kW, montaggio nel quadro di distribuzione, comando a leva, nero, operatore direttamente sull'interruttore

INTERR. PPAL. 3 POLI IU=63, P/AC-23A CON 400V=22KW FISSAGGIO BASATO PROFILO DI FISSAGGIO/2 FORI MULETILLA NETAMA LOGO JANSSEN COMPOSTO DA 10 INTERR: ( ** ATTENZIONE: Prezzo per 1 Unità e Quantità Minima / Multiplo di Ordine 10 Unità ** )

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

SENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, potenza in esercizio / per AC-23 A / con 400 V: 22 kW, montaggio nel quadro di distribuzione, comando a leva, nero, operatore direttamente sull'interruttore
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatore sottocarico 3LD
esecuzione del prodottoInterruttore principale
esecuzione della visualizzazione / per indicazione della posizione di commutazione Funzionamento manuale1 ON - 0 OFF
dell'elemento di comandoleva di comando
esecuzione della manigliacomando a leva, nero
esecuzione del comando di commutazione / comando motorizzatoNo
Dati tecnici generali
numero di poli3
tecnica costruttiva dell'apparecchioincasso fisso
tecnica costruttiva dell'interruttoremontaggio su guida DIN
grandezza costruttiva del sezionatore sottocarico3
durata di vita meccanica (cicli di manovra) / tip.100 000
durata di vita elettrica (cicli di manovra)
● con AC-23 A / con 690 V6 000
valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile gG / max.21 kA2.s
valore I2t limitato / con interruttore chiuso / con 440 V / con combinazione interruttore + fusibile gG / max.21 kA2.s
frequenza di commutazione / max.50 1/h
Tensione
tensione di isolamento / valore nominale690 V
tensione di tenuta a impulso / valore nominale6 kV
Classe di protezione
grado di protezione IPIP40
grado di protezione IP / lato frontaleIP40
Dissipazione
potenza dissipata [W]
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo4,5 W
● per ogni conduttore / tip.5 W
Elettricità
corrente di impiego
● a 40 °C / valore nominale63 A
● a 45 °C / valore nominale63 A
● a 50 °C / valore nominale63 A
● a 55 °C / valore nominale63 A
● con AC / valore nominale63 A
● con AC-23 A / con 400 V / valore nominale43 A
● con AC-21 / con 690 V / valore nominale63 A
● con AC-21 A / con 240 V / valore nominale63 A
● con AC-21 A / con 440 V / valore nominale63 A
corrente di impiego / del fusibile a monte / valore nominale63 A
corrente di interruzione limitata / con interruttore chiuso
● con 440 V / con combinazione interruttore + fusibile gG / max.6 kA
● con 690 V / con combinazione interruttore + fusibile gG / max. ammissibile6 kA
Circuito principale
potenza di impiego
● con AC-23 A / con 240 V / valore nominale11 kW
● con AC-23 A / con 400 V / valore nominale22 kW
● con AC-23 A / con 440 V / valore nominale22 kW
● con AC-23 A / con 690 V / valore nominale19 kW
● con AC-3 / con 240 V / valore nominale11 kW
● con AC-3 / con 400 V / valore nominale19 kW
● con AC-3 / con 690 V / valore nominale15 kW
corrente di impiego / valore nominale63 A
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
tensione di impiego / dei contatti ausiliari / con AC / max.500 V
corrente permanente / del contatto ausiliario / valore nominale10 A
tensione di isolamento / del blocchetto di contatti ausiliari / valore nominale500 V
Opportunità
idoneità all'impiego
● interruttore principaleSi
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZANo
● interruttore di sicurezzaSi
● interruttore per manutenzione/riparazioneSi
Aspetto
colore / dell'elemento di azionamentoNero
Dettagli
● caratteristica del prodotto / bloccabile in posizione OFFSi
numero di lucchetti / max.2
spessore dell'archetto / dei lucchetti / min.4 mm
spessore dell'archetto / dei lucchetti / max.6 mm
ampliamento del prodotto / opzionale
● comando motorizzatoNo
● bobina a lancio di correnteNo
Cortocircuito
corrente di cortocircuito condizionata / con protezione lato rete
● con 690 V / mediante fusibile gG / valore nominale50 kA
secondo UL
corrente di impiego / con AC / secondo UL 508/UL 60947-4-1 / valore nominale63 A
tensione di impiego / con AC / a 50/60 Hz / secondo UL 508/UL 60947-4-1 / valore nominale600 V
potenza attiva [hp] / con AC / con 480 V / secondo UL 508/UL 60947-4-1 / valore nominale40
potenza attiva [hp] / con AC / con 600 V / secondo UL 508/UL 60947-4-1 / valore nominale50
corrente di breve durata ammissibile (SCCR) / con 600 V / secondo UL 508/UL 60947-4-15 kA
corrente permanente / del fusibile a monte / secondo UL / valore nominale175 A
tipo del fusibile / secondo ULRK5
Numero
numero dei contatti nC collegabili / per contatti ausiliari / montabile / max.2
numero dei contatti nO collegabili / per contatti ausiliari / montabile / max.4
numero dei contatti CO collegabili / per contatti ausiliari / montabile / max.0
Connessioni
numero AWG / come sezione di conduttore collegabile codificata / filo rigido
● max.6
● min.14
tipo di sezioni di conduttore collegabili / per conduttore in Cu
● filo rigido1x (2,5...35mm²)
● filo flessibile / con lavorazione dell'estremità del conduttore1 x (2,5 ... 16 mm²)
● multifilare1x (2,5...35mm²)
tipo di sezioni di conduttore collegabili / per contatti ausiliari
● filo rigido2x (0,75 ... 2,5 mm²), 1x 4 mm²
● filo flessibile / con lavorazione dell'estremità del conduttore2x (0,75 ... 1,5 mm²), 1x 2,5 mm²
● multifilare2 x (0,75 ... 2,5 mm²), 1 x 4 mm²
esecuzione del collegamento elettrico
● per circuito principalemorsetto serracavo
● per contatti ausiliarimorsetti di collegamento
Requisiti
esecuzione della cartuccia fusibile
● per protezione da cortocircuito del circuito principale / necessariofusibile gL/gG: 63 A
● per protezione da cortocircuito dei blocchetti di contatti ausiliari / necessariofusibile gL/gG: 10 A
Progettazione meccanica
altezza82 mm
larghezza63 mm
profondità90 mm
tipo di fissaggioApparecchio da incasso fisso
tipo di fissaggio
● montaggio frontale con fissaggio a 4 foriNo
● montaggio frontale con fissaggio centraleNo
● montaggio su sbarreSi
peso netto2 831 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio / min.-25 °C

Download e manuali

General Product Approval

CSA

Confirmation

CCC

UL

VDE

Miscellaneous

General Product ApprovalDeclaration of ConformityTest CertificatesMarine / Shippingother

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

Environmental Confirmations

other

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
02/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3LD2530-0TK01-0AB5
DescrizioneSENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 63 A, potenza in esercizio / per AC-23 A / con 400 V: 22 kW, montaggio nel quadro di distribuzione, comando a leva, nero, operatore direttamente sull'interruttore
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzione80 Giorno / Giorni
Peso netto2,760 Kg
Dimensioni dell'imballo150,00 x 201,00 x 155,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Quantità minima di ordinazione10
Informazioni aggiuntive sul prodotto
EAN4011209547889
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5887
Group CodeP360
Paese d'origineGermania
Conforme alla direttiva RoHS.Prodotto conforme alla normativa RoHS
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
