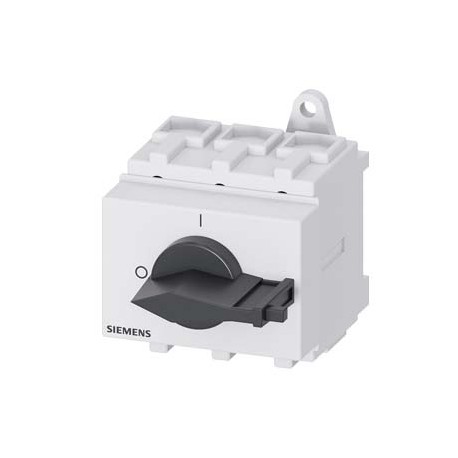

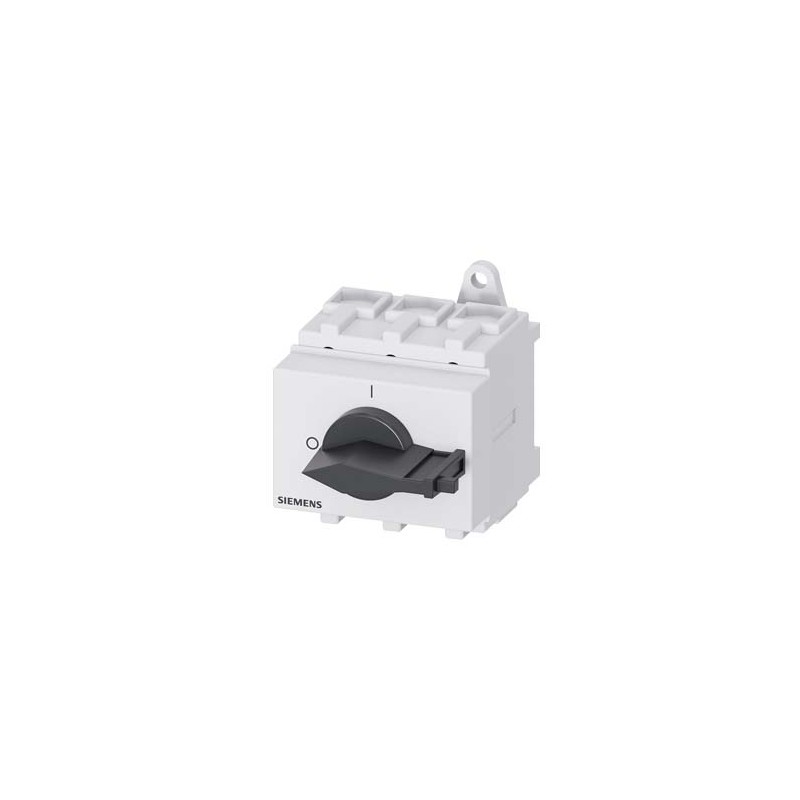

3LD2530-0TK01-0AB5 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 63A, p.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3LD2530-0TK01-0AB5 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 63A, p..

3LD2530-0TK01-0AB5

SIEMENS

10

SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 63A, puissance d'emploi / avec AC-23 A pour 400V : 22 kW, montage en tableau, commande par manette, noir, organe de commande directement sur le commutateur

INTERR. PPAL. 3 PÔLES UI = 63, P / AC-23A AVEC 400V = 22KW PROFIL DE FIXATION BASÉ SUR LA FIXATION / 2 TROUS MULETILLA NETAMA LOGO JANSSEN SE COMPOSE DE 10 INTERR: ( ** ATTENTION: Prix par 1 unité et quantité minimale / Multiplo de commande 10 unités ** )

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 63A, puissance d'emploi / avec AC-23 A pour 400V : 22 kW, montage en tableau, commande par manette, noir, organe de commande directement sur le commutateur
Version
nom de marque produitSENTRON
désignation du produitInterrupteur-sectionneur 3LD
version de l'affichage / pour affichage de position de commutation Mode manuel1 ON - 0 OFF
version de l'organe de commandemanette
version de la poignéeCommande à manette, noire
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles3
type d'appareilmontage fixe
type d'appareilMontage en tableau
taille de l'interrupteur-sectionneur3
durée de vie mécanique (cycles de manœuvre) / typique100 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.21 kA2.s
valeur I2t passante / interrupteur fermé / pour 440 V / pour combinaison interrupteur + fusible gG / max.21 kA2.s
fréquence de manœuvres / max.50 1/h
Tension
tension d'isolement / valeur assignée690 V
tension de tenue aux chocs / valeur assignée6 kV
Classe de protection
degré de protection IPIP40
degré de protection IP / face avantIP40
Dissipation
puissance dissipée [W]
● pour la valeur assignée du courant / pour AC / à chaud / par pôle4,5 W
● par conducteur / typique5 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée63 A
● pour 45 °C / valeur assignée63 A
● pour 50 °C / valeur assignée63 A
● pour 55 °C / valeur assignée63 A
● pour AC / valeur assignée63 A
● pour AC-23 A / pour 400 V / valeur assignée43 A
● pour AC-21 / pour 690 V / valeur assignée63 A
● pour AC-21 A / pour 240 V / valeur assignée63 A
● pour AC-21 A / pour 440 V / valeur assignée63 A
courant d'emploi / du fusible amont / valeur assignée63 A
courant coupé limité / interrupteur fermé
● pour 440 V / pour combinaison interrupteur + fusible gG / max.6 kA
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible6 kA
Circuit principal
puissance d'emploi
● pour AC-23 A / pour 240 V / valeur assignée11 kW
● pour AC-23 A / pour 400 V / valeur assignée22 kW
● pour AC-23 A / pour 440 V / valeur assignée22 kW
● pour AC-23 A / pour 690 V / valeur assignée19 kW
● pour AC-3 / pour 240 V / valeur assignée11 kW
● pour AC-3 / pour 400 V / valeur assignée19 kW
● pour AC-3 / pour 690 V / valeur assignée15 kW
courant d'emploi / valeur assignée63 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
tension d'emploi / des contacts auxiliaires / pour AC / max.500 V
courant permanent / du contact auxiliaire / valeur assignée10 A
tension d'isolement / du bloc de contacts auxiliaires / valeur assignée500 V
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Apparence
couleur / de l'organe de commandenoir
Détails sur le produit
● caractéristique produit / verrouillable en position OFFOui
nombre de cadenas / max.2
diamètre de l'anse / des cadenas / min.4 mm
diamètre de l'anse / des cadenas / max.6 mm
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de court-circuit conditionnel / pour protection côté réseau
● pour 690 V / par fusible gG / valeur assignée50 kA
selon UL
courant d'emploi / pour AC / selon UL 508/UL 60947-4-1 / valeur nominale63 A
tension d'emploi / pour AC / pour 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur assignée600 V
puissance active [hp] / pour AC / pour 480 V / selon UL 508/UL 60947-4-1 / valeur assignée40
puissance active [hp] / pour AC / pour 600 V / selon UL 508/UL 60947-4-1 / valeur assignée50
courant de courte durée admissible (SCCR) / pour 600 V / selon UL 508/UL 60947-4-15 kA
courant permanent / du fusible amont / selon UL / valeur assignée175 A
type de fusible / selon ULRK5
Nombre
nombre de contacts NF raccordables / pour contacts auxiliaires / rapportable / max.2
nombre de contacts NO raccordables / pour contacts auxiliaires / rapportable / max.4
nombre d'inverseurs raccordables / pour contacts auxiliaires / rapportable / max.0
Liens
numéro AWG / comme section codée de câble raccordable / âme massive
● max.6
● min.14
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (2,5...35mm²)
● âme souple / avec embouts1 x (2,5...16 mm²)
● multibrin1x (2,5..35mm²)
type de sections de câble raccordables / pour contacts auxiliaires
● âme massive2x (0,75 ... 2,5 mm²), 1x 4 mm²
● âme souple / avec embouts2x (0,75 ... 1,5 mm²), 1x 2,5 mm²
● multibrin2x (0,75 ... 2,5 mm²), 1x 4 mm²
version du raccordement électrique
● pour circuit principalborne à cage
● pour contacts auxiliairesbornes de raccordement
Exigences
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal / nécessairefusible gL/gG: 63 A
● pour protection contre les courts-circuits du bloc de contacts auxiliaires / nécessairefusible gL/gG : 10 A
Conception mécanique
hauteur82 mm
largeur63 mm
profondeur90 mm
type de fixationAppareil encastrable, installation fixe
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railOui
poids net2 831 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage / min.-25 °C

Téléchargements et manuels

General Product Approval

CSA

Confirmation

CCC

UL

VDE

Miscellaneous

General Product ApprovalDeclaration of ConformityTest CertificatesMarine / Shippingother

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

Environmental Confirmations

other

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
02/05/2022


Données supplémentaires

Produit
Numéro d'article3LD2530-0TK01-0AB5
Description d'articleSENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 63A, puissance d'emploi / avec AC-23 A pour 400V : 22 kW, montage en tableau, commande par manette, noir, organe de commande directement sur le commutateur
Famille de produitApareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité2.760 kg
Dimension emballage150.00 x 201.00 x 155.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Quantité minimum10
Informations produit supplémentaires
EAN4011209547889
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5887
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSLe produit est RoHS-compliant
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3LD2530-0TK01-0AB5 3LD2530-0TK01-0AB5 FR_3LD2530-0TK01-0AB5.pdf 403 Kbytes 3LD2530-0TK01-0AB5 3LD2530-0TK01-0AB5 FR_3LD2530-0TK01-0AB5.pdf
