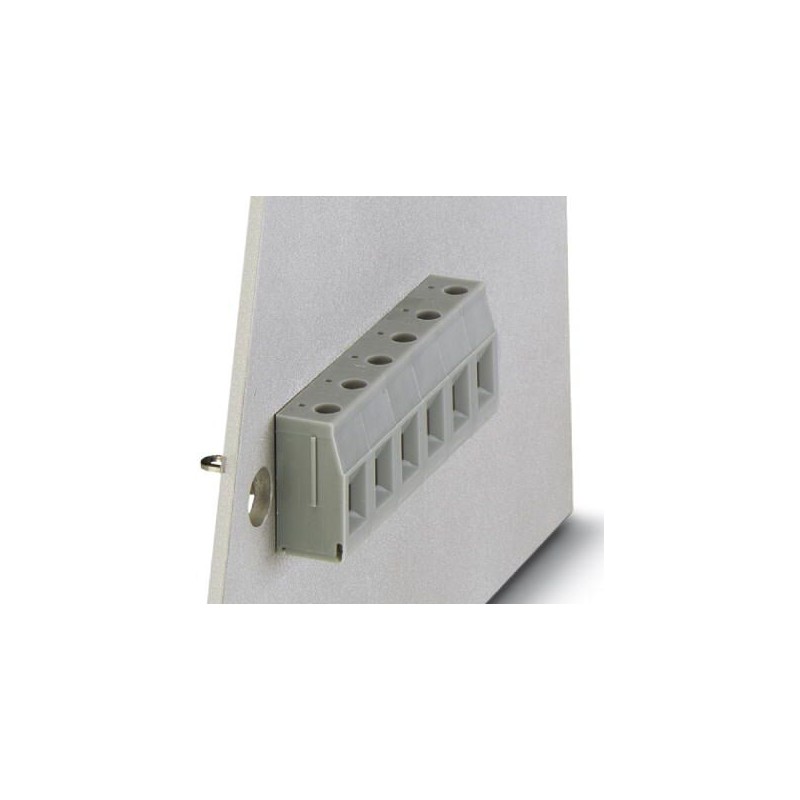

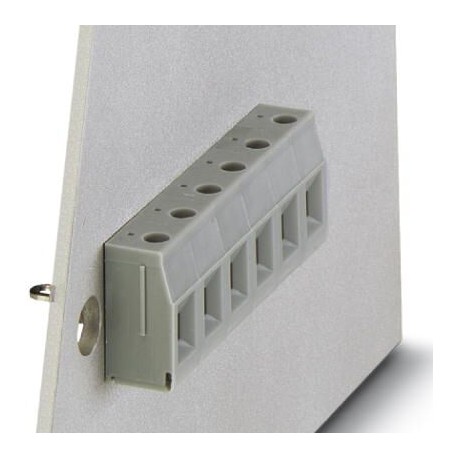

VDFK 4 RD 1846602 PHOENIX CONTACT Morsetto passaparete, numero poli: 1
VDFK 4 RD
1846602
PHOENIX_CONTACT
500
Prodotto su richiesta, non accetta il ritorno.
Morsetto passaparete, numero poli: 1
Morsettiera, tipo di collegamento: Collegamento a vite con capsula di trazione, Collegamento a saldare, numero di poli: 1, corrente di carica: 32 A, sezione: 0,2 mm² - 6 mm², AWG 24 - 10, direzione di collegamento del conduttore rispetto alla direzione della spina: 0 °, larghezza: 10 mm
morsetti di giunzione > morsetto passante
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1846602 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABBDA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4055626003054 |
| Peso per pezzo (confezione esclusa) | 4,050 g |
| Numero tariffa doganale | 85369010 |
Caratteristiche articolo
| Abbreviazione | Morsetto passaparete |
|---|---|
| Famiglia articolo | VDFK 4 |
| N. poli | 1 |
| Collegamento | Connessione a vite con gabbia |
| Numero collegamenti | 2 |
| Numero dei potenziali | 1 |
Dati di collegamento all'esterno
| Collegamento | Connessione a vite con gabbia |
|---|---|
| Direzione di connessione del conduttore alla direzione di inserzione | 0 ° |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 4 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 2,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 10 |
| Calibro a tampone | A4 |
| Lunghezza del tratto da spelare | 8 mm |
| Coppia di serraggio | 0,6 Nm ... 0,8 Nm |
Dati di collegamento all'interno
| Collegamento | Attacco a saldare |
|---|---|
| Direzione di connessione del conduttore alla direzione di inserzione | 0 ° |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnato |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Distanze in aria e linee di fuga
| Tensione di isolamento di nominale (III/3) | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
Normative e prescrizioni
| Indicazioni di sicurezza | • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. |
|---|---|
| • Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products. | |
| • L'area a imbuto per l'introduzione dei cavi non presenta protezioni per le dita. Collegare o scollegare il morsetto solo ed esclusivamente in assenza di tensione. Per garantire la protezione contro i contatti accidentali devono essere adottate misure adeguate. | |
| • Per mantenere la tensione nominale, saldare i morsetti all'interno. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 5.0 | 27141100 |
|---|---|
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
UNSPSC
| UNSPSC 13.2 | 39121410 |
|---|---|
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 1 |
