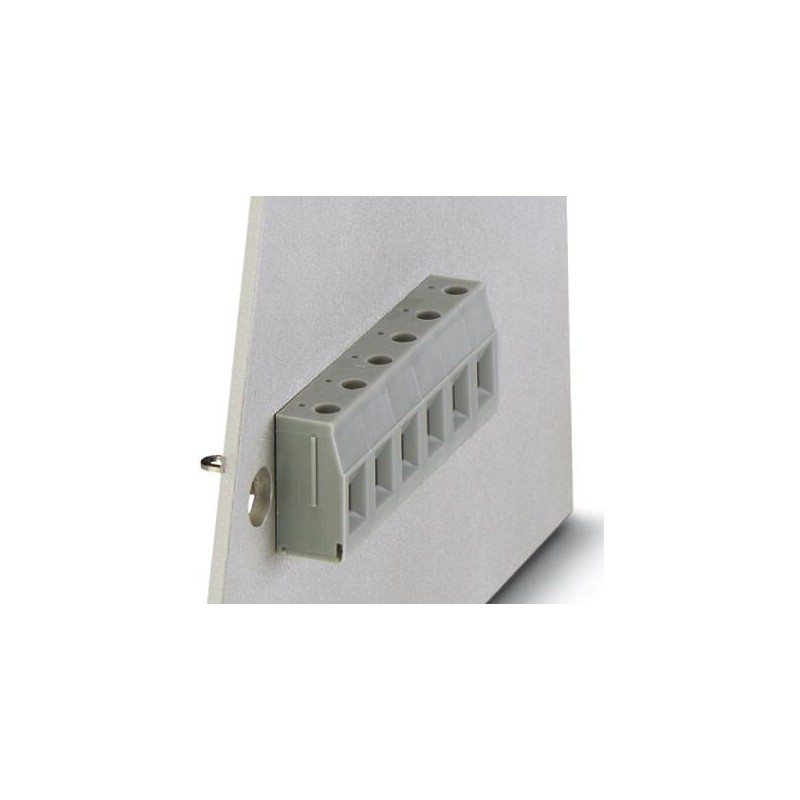

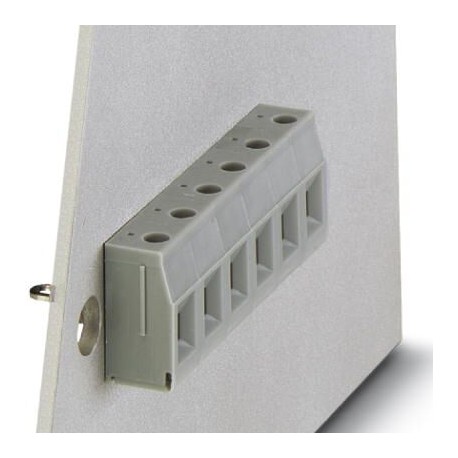

VDFK 4 RD 1846602 PHOENIX CONTACT Bloc de jonction de traversée, nombre de pôles: 1
VDFK 4 RD
1846602
PHOENIX_CONTACT
500
Article à la demande, sans remboursement.
Bloc de jonction de traversée, nombre de pôles: 1
Bornier, type de raccordement : Raccord à vis avec capsule de traction, raccord à souder, nombre de pôles : 1, courant de charge : 32 A, section : 0,2 mm² - 6 mm², AWG 24 - 10, sens de raccordement du conducteur par rapport au sens de la prise : 0 °, largeur : 10 mm
Blocs de jonction > Borne traversante
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1846602 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626003054 |
| Numéro du tarif douanier | 85369010 |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction de traversée |
|---|---|
| Famille d'articles | VDFK 4 |
| Nombre de pôles | 1 |
| Type de raccordement | Raccordement vissé avec bague |
| Nombre de connexions | 2 |
| Nombre de potentiels | 1 |
Capacité de raccordement extérieur
| Type de raccordement | Raccordement vissé avec bague |
|---|---|
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 4 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 4 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 2,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 10 |
| Gabarit | A4 |
| Longueur à dénuder | 8 mm |
| Couple de serrage | 0,6 Nm ... 0,8 Nm |
Capacité de raccordement intérieur
| Type de raccordement | Raccordement soudé |
|---|---|
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Indications de conditionnement
| Unité d'emballage | 50 |
|---|---|
| Dénomination unités d'emballage | Quantité |
Distances dans l'air et lignes de fuite
| Tension d'isolement assignée (III/3) | 500 V |
|---|---|
| Tension de choc assignée (III/3) | 6 kV |
Normes et spécifications
| Consigne de sécurité | • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. |
|---|---|
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Le cône d'introduction du câble n'est pas protégé contre les contacts fortuits avec les doigts. Ne jamais connecter, ni déconnecter le bloc de jonction s'il est sous tension. Prendre les mesures nécessaires pour garantir une protection contre les contacts accidentels. | |
| • Pour respecter la tension nominale, couler le bloc de jonction sur le côté intérieur. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 5.0 | 27141100 |
|---|---|
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
UNSPSC
| UNSPSC 13.2 | 39121410 |
|---|---|
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 1 |
