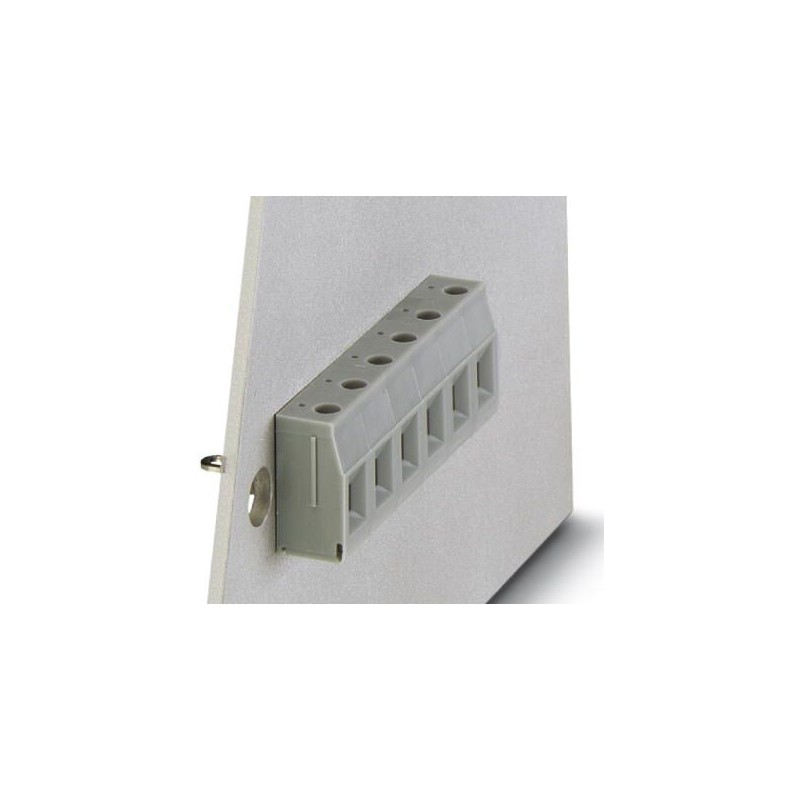

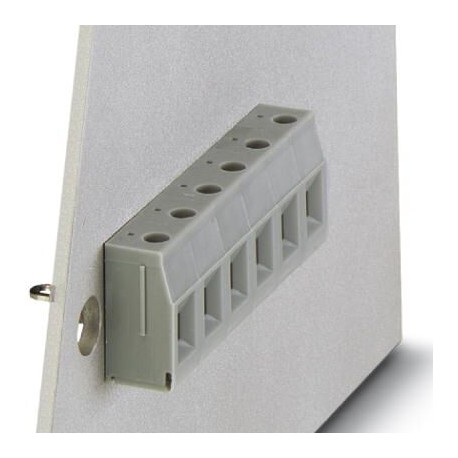

VDFK 4 RD 1846602 PHOENIX CONTACT Проходная клемма, полюсов: 1
VDFK 4 RD
1846602
PHOENIX_CONTACT
500
Продукт по требованию, без возврата.
Проходная клемма, полюсов: 1
Клеммная колодка, тип подключения: Винтовое соединение с тяговой капсулой, Сварное соединение, количество полюсов: 1, зарядный ток: 32 А, сечение: 0,2 мм² - 6 мм², AWG 24 - 10, направление подключения проводника относительно направления вилки: 0 °, ширина: 10 мм
Клеммники (клеммные блоки) > Панельная проходная клемма
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1846602 |
|---|---|
| Упаковочная единица | 50 stk |
| Минимальный объем заказа | 50 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626003054 |
| Вес/шт. (без упаковки) | 4,050 GRM |
Характеристики товаров
| Условное обозначение | Проходная клемма |
|---|---|
| Серия изделий | VDFK 4 |
| Полюсов | 1 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Количество точек подключения | 2 |
| Количество потенциалов | 1 |
Возможности подключения, снаружи
| Тип подключения | Винтовой зажим с натяжной гильзой |
|---|---|
| Направление подключения проводника к направлению вставления | 0 ° |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 4 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 4 мм² |
| 2 жестких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения | 0,2 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,25 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 2,5 мм² |
| Сечение провода AWG / kcmil | 24 ... 10 |
| Калиберная пробка | A4 |
| Длина оголяемой части | 8 мм |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
Возможности подключения, внутри
| Тип подключения | Подключение пайкой |
|---|---|
| Направление подключения проводника к направлению вставления | 0 ° |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | луженый |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Данные по упаковке
| Количество в одной упаковке | 50 |
|---|---|
| Наименование, количество в одной упаковке | Шт. |
Воздушные пути и пути утечки
| Расчетное напряжение изоляции (III/3) | 500 В |
|---|---|
| Расчетное импульсное напряжение (III/3) | 6 кВ |
Стандарты и предписания
| Указания по безопасности | • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. |
|---|---|
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями. | |
| • Для соблюдения номинального напряжения залить клемму с внутренней стороны. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27141100 |
|---|---|
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
UNSPSC
| UNSPSC 13.2 | 39121410 |
|---|---|
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 1 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS RU .pdf | 15 Mbytes |
|
