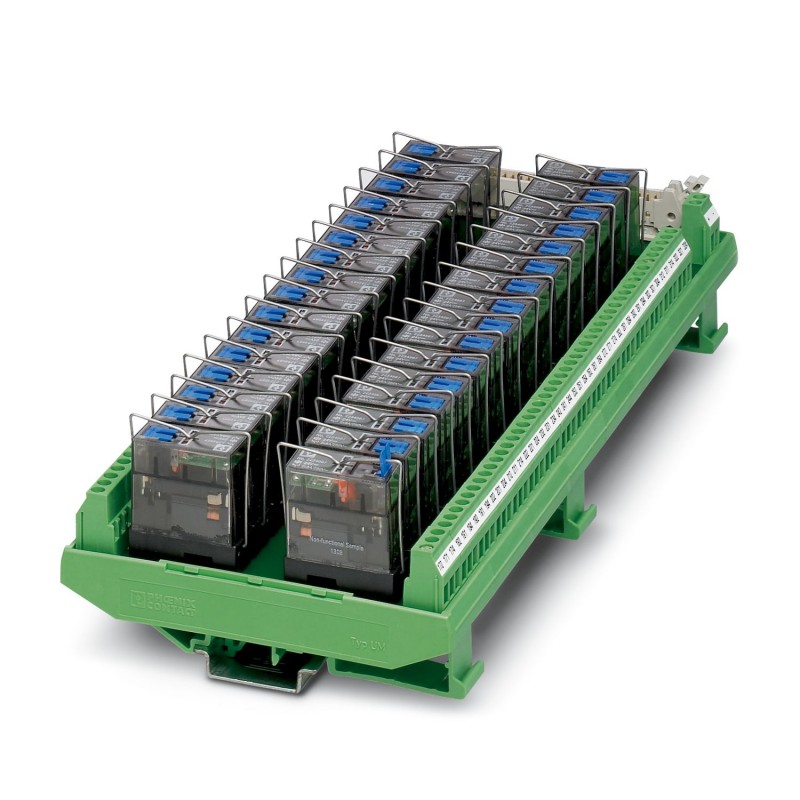

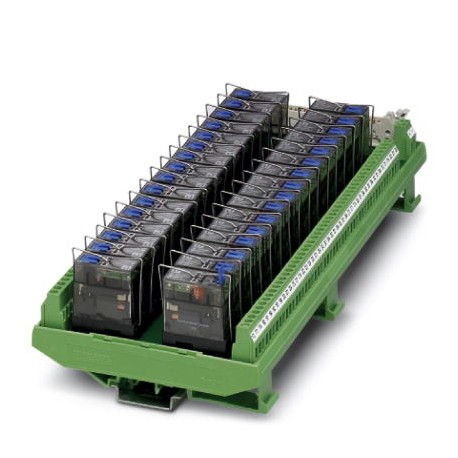

UM-32RM/KSR-G24/21/MS/PLC 2900891 PHOENIX CONTACT Modulo attivo
UM-32RM/KSR-G24/21/MS/PLC
2900891
PHOENIX_CONTACT
Modulo attivo
Modulo di uscita VARIOFACE con 32 relè in miniatura, a innesto a 1 contatto di scambio con pulsante di prova, per 24 V DC (incl. relè)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di interfaccia |
| Numero di canali | 32 |
| Funzionamento | 100 % ED |
| Vita meccanica | 5x 106cicli di manovre |
| Con equipaggiamento | sì |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento: Distanza in aria e linea di fuga uscita/uscita | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Distanza in aria e linea di fuga uscita/uscita | |
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 4 kV (Isolamento base fra circuiti contatti d'uscita) |
| 6 kV (Separazione sicura e isolamento rinforzato fra circuito d'ingresso e circuiti contatti d'uscita) | |
| Controllore supportato MITSUBISHI MELSEC Q | |
| Scheda I/O adatta | QY82P |
| Controllore supportato MITSUBISHI MELSEC L | |
| Scheda I/O adatta | LY41PT1P |
| LY42PT1P | |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 (tenere conto del derating) |
| Range tensione d'ingresso | 21,6 V DC ... 26,4 V DC |
| Corrente d'ingresso tipica con UN | 18 mA |
| Tempo di eccitazione tipica | 9 ms |
| Tempo di diseccitazione tipico | 6 ms |
| Circuito di protezione | Diodo di smorzamento (integrato nel relè) |
| Indicazione tensione di esercizio | LED verde |
| Indicazione di stato/canale | LED giallo (integrato nel relè) |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V AC/DC |
| Corrente di carico permanente | 5 A |
| Min. corrente | 10 mA |
| Max. potenza commutabile (carico ohmico) | 120 W (24 V DC) |
| 62 W (48 V DC) | |
| 48 W (60 V DC) | |
| 55 W (110 V DC) | |
| 66 W (220 V DC) | |
| 1250 VA (250 V AC) | |
| Livello di controllo | |
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| Numero di poli | 50 |
| Passo | 2,54 mm |
| Livello di campo | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Alimentazione | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Numero collegamenti | 4 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Indicazione di stato disponibile | Sì |
| Larghezza | 285,5 mm |
| Altezza | 112 mm |
| Profondità | 62 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Distanza in aria e linea di fuga uscita/uscita | |
| Norme/Disposizioni | DIN EN 50178 |
| IEC 60664 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
