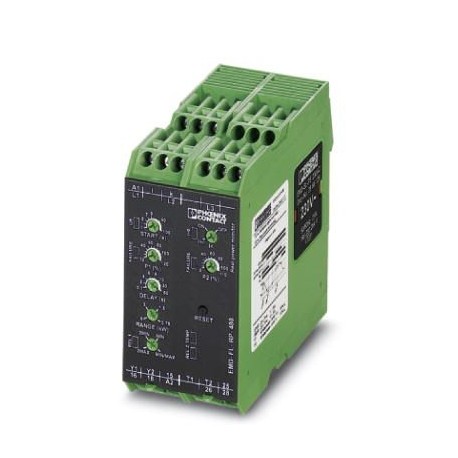

EMD-FL-RP-480 2900177 PHOENIX CONTACT Relè di controllo
EMD-FL-RP-480
2900177
PHOENIX_CONTACT
Relè di controllo
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2900177 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4131 - |
| Pagina catalogo | Pagina 270 (C_5_2017) |
| GTIN | 4046356522632 |
| Peso per pezzo (confezione esclusa) | 243,500 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | AT (Austria) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (a norma UL 508) | |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 480 V (3 N ~ 480/277 V) |
|---|---|
| Range tensione d'ingresso | 0 V AC ... 480 V AC (1(N) ~, carico monofase) |
| 0 V AC ... 480 V AC (3(N) ~, carico trifase) | |
| Campo corrente d'ingresso | 0,15 A ... 6 A (Campo: 0,75 kW e 1,5 kW) |
| 0,3 A ... 12 A (Campo: 3 kW e 6 kW) | |
| Sovraccarico ammesso | 12 A permanente |
| Coefficiente termico massimo | ≤ 0,02 %/K |
| Funzione | Carico a vuoto, sovraccarico, window, memoria errori, temperatura avvolgimento |
| Campo di regolazione min. | 5 % ... 110 % (di PN) |
| Campo di regolazione max. | 10 % ... 120 % (di PN) |
| Ambito di regolazione ritardo di attivazione | 0,1 s ... 50 s |
| Ambito di regolazione ritardo di avviamento | 1 s ... 100 s |
| Precisione base | ± 2 % (dal valore fondo scala) |
| Precisione di regolazione | ≤ 5 % (dal valore fondo scala) |
| Precisione di ripetizione | ± 2 % |
| Resistenza complessiva a freddo | < 1,5 kΩ |
| Soglia di risposta | ≥ 3,6 kΩ (Diseccitazione del relè) |
| Valore di regressione | ≤ 1,8 kΩ (L'uscita ON/OFF si attiva) |
| Tempo di ripristino | 500 ms |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio liberi da potenziale |
|---|---|
| Max. tensione commutabile | 250 V AC (a norma IEC 60664-1) |
| Max. potenza commutabile (carico ohmico) | 750 VA (3 A/250 V AC, modulo affiancato, distanza ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, modulo non affiancato, distanza ≥ 5 mm) | |
| Fusibile d'uscita | 5 A (rapido) |
Generalità
| Durata meccanica | ca. 2x 107cicli di manovre |
|---|---|
| Funzionamento | 100 % ED |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Categoria di sovratensione | III, isolamento base (secondo EN 50178) |
| Materiale isolante custodia | poliammide PA, autoestinguente |
| Colore | verde |
| Tensione di isolamento nominale | 300 V (a norma EN 50178) |
| Conformità | CE conforme |
| UL, USA / Canada | UL richiesta |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,25 mm² |
|---|---|
| Sezione conduttore flessibile max. | 2,5 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,5 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,25 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 20 ... 14 |
| Coppia di serraggio | 1 Nm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027371802eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371806eCl@ss 8.027371806eCl@ss 9.027371806
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2900177-EMD-FL-RP-480 | 109 Kbytes |
|
