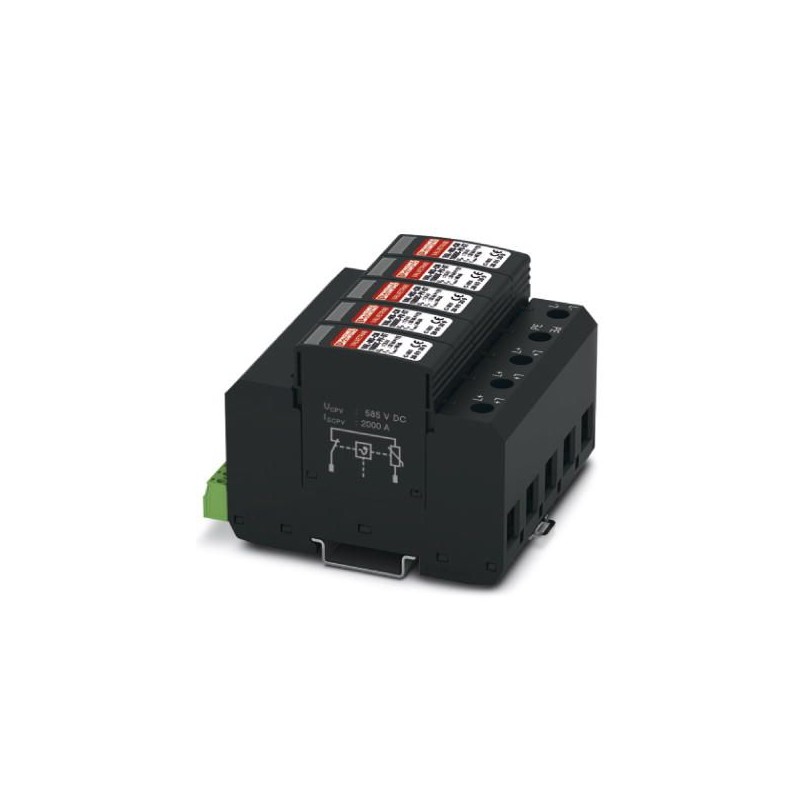

VAL-MS-CN 1000DC-PV/4+V-FM 2907820 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 2
VAL-MS-CN 1000DC-PV/4+V-FM
2907820
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 2
Dispositivo di protezione contro le sovratensioni per installazioni isolate in corrente continua (1000 V DC), montaggio su guida, elemento base a 5 poli con contatto di indicazione remota, modulo connettore di protezione a innesto a 5 poli con monitoraggio della temperatura, indicazione di stato su ciascun connettore, per l'uso in scaricatori con tre stringhe parallele/Maximum Power Point Tracker (MPPT).
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2907820 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1324 - |
| Pagina catalogo | Pagina 65 (C_4_2017) |
| GTIN | 4055626244211 |
| Peso per pezzo (confezione esclusa) | 686,000 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 4000 mm |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 2g (5-500 Hz / 2,5 h / XYZ) |
Generalità
| Classe di prova IEC | PV II |
|---|---|
| PV T2 | |
| Tipo EN | T2 |
| Comportamento in caso di guasto | OCM |
| Luogo di installazione | Vano interno |
| Accessibilità | Accessibile |
| Luogo di montaggio del dispositivo di separazione | Interno |
| Dispositivi di protezione | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6-FR |
| PBT-FR | |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Circuito di protezione lato tensione continua (DC)
| Massima tensione permanente UCPV | 1170 V DC |
|---|---|
| Resistenza ai corto circuiti ISCPV | 2000 A |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 250 µA AC |
| ≤ 20 µA DC | |
| Corrente nominale dispersa (8/20) µs | 20 kA |
| Max. corrente dispersa Imax(8/20) µs | 40 kA |
| Livello di protezione Up | ≤ 3,8 kV |
| Tempo di risposta tA | ≤ 25 ns |
| Resistenza d'isolamento Riso | > 5 GΩ (con 500 V DC) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 125 V AC |
| 30 V DC | |
| Corrente d'esercizio | 3 A AC |
| 3 A DC | |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
Dati di connessione
| Filettatura | M5 |
|---|---|
| Coppia di serraggio | 4,5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
