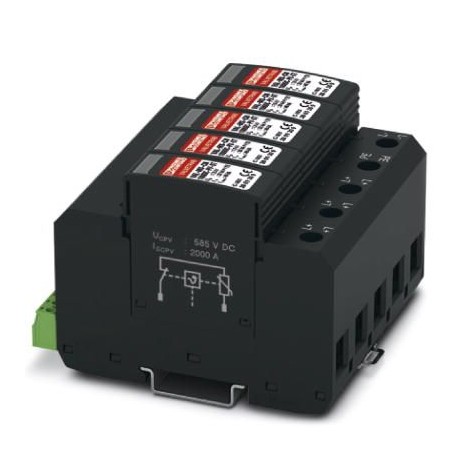

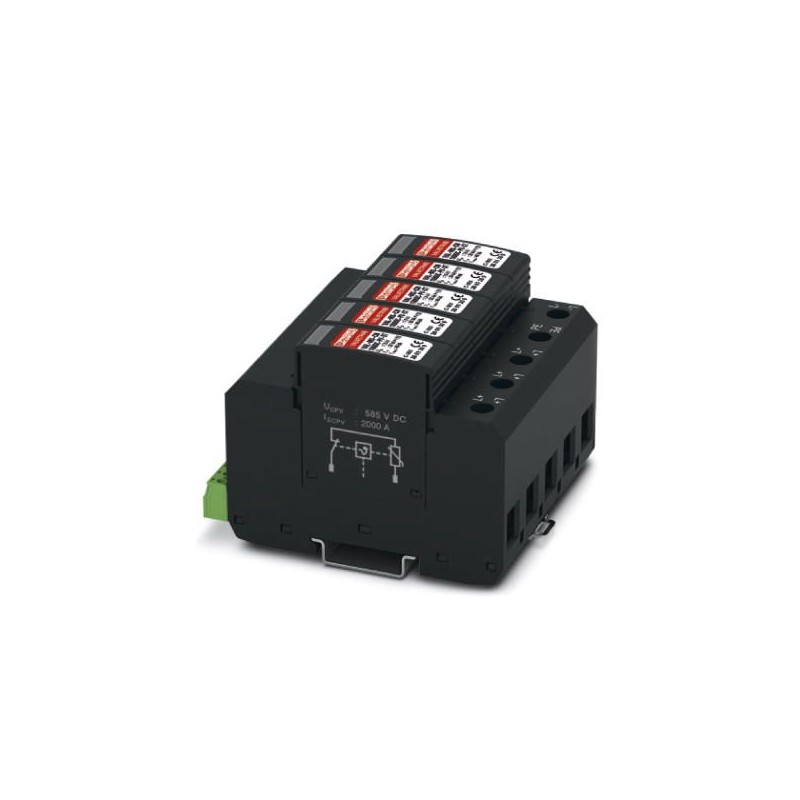

VAL-MS-CN 1000DC-PV/4+V-FM 2907820 PHOENIX CONTACT Dispositif de protection antisurtension type 2
VAL-MS-CN 1000DC-PV/4+V-FM
2907820
PHOENIX_CONTACT
Dispositif de protection antisurtension type 2
Dispositif de protection contre les surtensions pour les installations isolées en courant continu (1000 V DC), montage sur rail, élément de base à 5 pôles avec contact d’indication à distance, module de connecteur de protection enfichable à 5 pôles avec surveillance de la température, indication d’état sur chaque connecteur, pour une utilisation dans des parafoudres à trois chaînes parallèles/Maximum Power Point Tracker (MPPT).
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907820 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 65 (C-4-2017) |
| GTIN | 4055626244211 |
| Poids par pièce (hors emballage) | 0,686 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 mm |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 2g (5-500 Hz / 2,5 h / XYZ) |
Généralités
| Classe d'essai CEI | PV II |
|---|---|
| PV T2 | |
| Types EN | T2 |
| Type de défaillances SPD | OCM |
| Emplacement pour le montage | Espace intérieur |
| Accessibilité | Accessible |
| Lieu d'installation du dispositif de déconnexion | Interne |
| Circuits de protection | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6-FR |
| PBT-FR | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Circuit de protection côté tension continue (DC)
| Tension permanente maximale UCPV | 1170 V DC |
|---|---|
| Résistance aux courts-circuits ISCPV | 2000 A |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 250 µA AC |
| ≤ 20 µA DC | |
| Courant nominal de décharge (8/20) µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Niveau de protection en tension Up | ≤ 3,8 kV |
| Temps de réponse tA | ≤ 25 ns |
| Résistance d'isolement Riso | > 5 GΩ (pour 500 V DC) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 125 V AC |
| 30 V DC | |
| Courant de service | 3 A AC |
| 3 A DC | |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Filetage vis | M5 |
|---|---|
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
