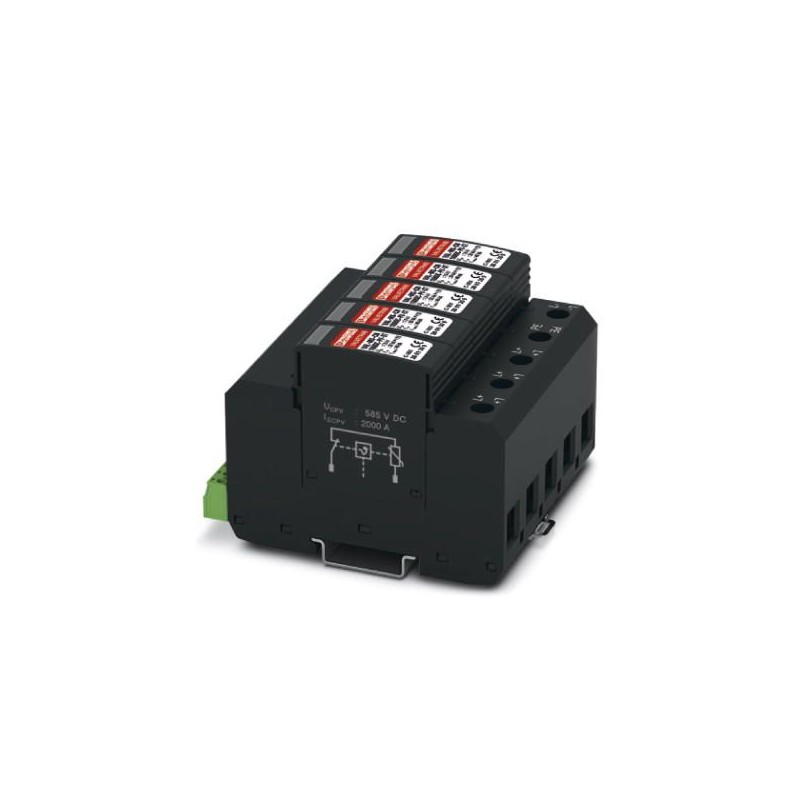

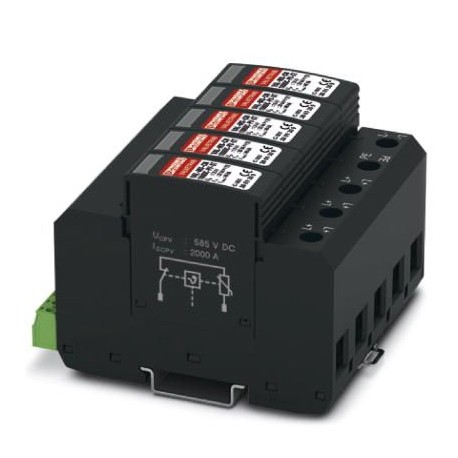

VAL-MS-CN 1000DC-PV/4+V-FM 2907820 PHOENIX CONTACT Dispositivo de protección contra sobretensiones para inst..
VAL-MS-CN 1000DC-PV/4+V-FM
2907820
PHOENIX_CONTACT
Dispositivo de protección contra sobretensiones para instalaciones aisladas de tensión continua (1000 V DC), montaje sobre carril DIN, elemento de base de 5 polos con contacto de indicación remota, módulo de conector de protección enchufable de 5 polos con monitorización de temperatura, mensaje de estado en cada conector, para su utilización en descargadores con tres strings/rastreadores Maximum Power Point (MPPT) paralelos.
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2907820 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL1324 - |
| Página del catálogo | Página 65 (C_4_2017) |
| EAN | 4055626244211 |
| Peso por unidad (sin incluir el embalaje) | 686,000 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 4000 mm |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 2g (5-500 Hz / 2,5 h / XYZ) |
Generalidades
| Clase de ensayo IEC | PV II |
|---|---|
| PV T2 | |
| Tipo EN | T2 |
| Comportamiento frente a averías SPD | OCM |
| Lugar de montaje | Interior |
| Accesibilidad | Accesible |
| Lugar de montaje del dispositivo de desconexión | Interno |
| Pistas de protección | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6-FR |
| PBT-FR | |
| Grado de polución | 2 |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
Circuito de protección lado de tensión continua (DC)
| Tensión constante máxima UCPV | 1170 V DC |
|---|---|
| Resistencia al cortocircuito ISCPV | 2000 A |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 250 µA AC |
| ≤ 20 µA DC | |
| Corriente transitoria nominal (8/20) µs | 20 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Nivel de protección Up | ≤ 3,8 kV |
| Tiempo de reacción tA | ≤ 25 ns |
| Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
Visualización/indicación remota
| Función de conmutación | Contacto conmutado |
|---|---|
| Tensión de servicio | 125 V AC |
| 30 V DC | |
| Corriente de servicio | 3 A AC |
| 3 A DC | |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud a desaislar | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
Datos de conexión
| Rosca de tornillo | M5 |
|---|---|
| Par de apriete | 4,5 Nm |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
