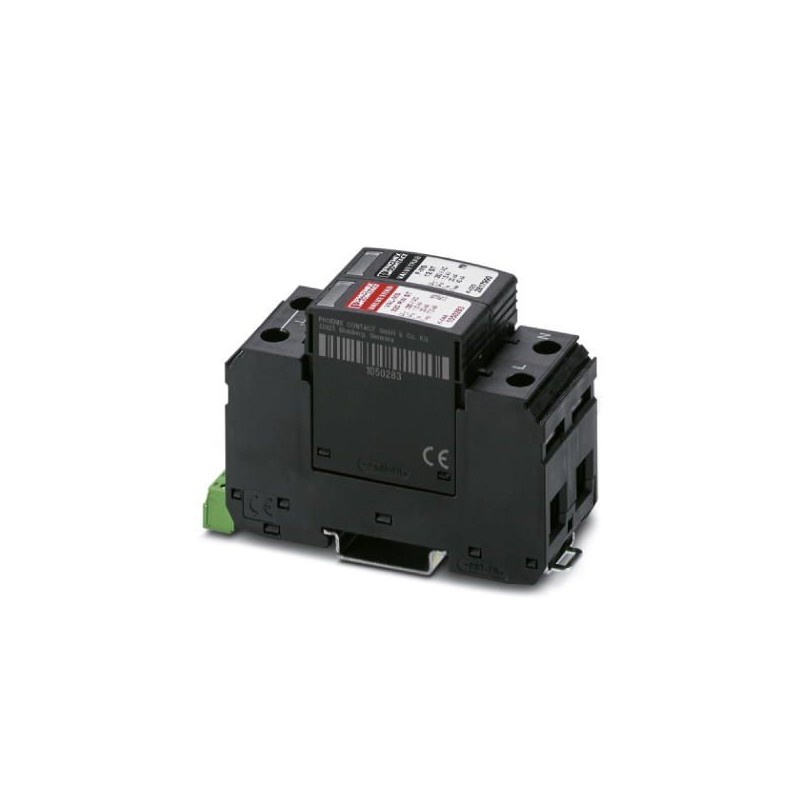

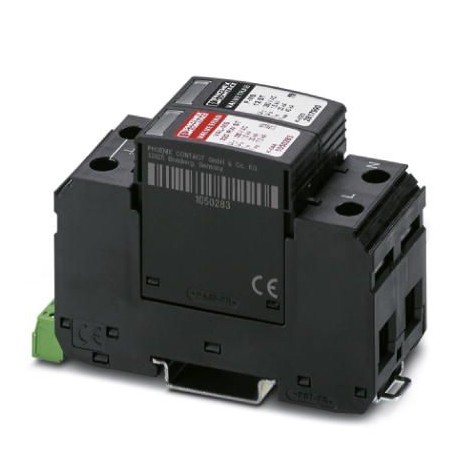

VAL-MS 320 RW/1+1-FM/60 1050286 PHOENIX CONTACT Scaricatore di sovratensione di tipo 2
VAL-MS 320 RW/1+1-FM/60
1050286
PHOENIX_CONTACT
60
Scaricatore di sovratensione di tipo 2
Scaricatore di sovratensione a innesto con maggiore capacità di shunt della corrente di fulmine, per reti di alimentazione monofase con N e PE separati (sistema a 3 conduttori: L1, N, PE), con contatto di indicazione remoto.
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione cinquanta mila due cento ottanta sei |
|---|---|
| Unità d'imballaggio | 60 pc |
| Quantità di ordine minimo | 60 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626666129 |
| Peso per Pezzo (escluso imballaggio) | 246.770 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila novanta |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 96,8 mm |
|---|---|
| Larghezza | 35.6 mm |
| Profondità | Il 65,7 mm (incl. Guida DIN 7,5 mm) |
| Passo orizzontale | 2 Div. |
Condizioni ambientali
| Grado di protezione | IP20 (solo quando tutti i punti terminali sono utilizzati) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 25g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| Prova IEC classificazione | II |
|---|---|
| T2 | |
| IT tipo di | T2 |
| Modalità di protezione | L-N |
| L-PE | |
| N-PE | |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | jet nero RAL 9005 |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Numero di posizioni | Due |
| Protezione da sovratensioni messaggio di errore | Ottica, indicatore remoto di contatto |
Il circuito di protezione
| Tensione nominale UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V CA (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Continua massima tensione di esercizio UC(L-N) | 335 V AC |
| Continua massima tensione di esercizio UC(L-PE) | 335 V AC |
| Tensione continua massima UC(N-PE) | 260 V AC |
| Nominale corrente di carico IL | 80 A |
| Corrente residua ioPE | ≤ 5 µA |
| Consumo energetico in Standby PC | ≤ 150 mVA |
| Corrente nominale di scarica min(8/20) µs | 20 kA |
| La massima corrente di scarica mimax(8/20) µs | 40 kA |
| Impulso di corrente di scarica (10/350) µs (L-N), la carica | 3.5 |
| Impulso di corrente di scarica (10/350) µs (L-N), energia specifica | 12.25 kJ/Ω |
| Impulso di corrente di scarica (10/350) µs (L-N), corrente di picco valore di Iimp | 7 kA |
| Impulso di corrente di scarica (10/350) µs (L-PE), la carica | 1.25 Come |
| Impulso di corrente di scarica (10/350) µs (L-PE), energia specifica | 1.56 kJ/Ω |
| Impulso di corrente di scarica (10/350) µs (L-PE), corrente di picco valore di Iimp | 2.5 kA |
| Impulso di corrente di scarica (10/350) µs (N-PE), la carica | 1.25 Come |
| Impulso di corrente di scarica (10/350) µs (N-PE), energia specifica | 1.56 kJ/Ω |
| Impulso di corrente di scarica (10/350) µs (N-PE), corrente di picco valore di Iimp | 2.5 kA |
| Seguire la corrente di interruzione hofi(N-PE) | Cento |
| Corrente nominale di cortocircuito hoSCCR | 25 kA |
| Protezione di tensione a livello di Up(L-N) | ≤ 1,5 kV |
| Protezione di tensione a livello di Up(L-PE) | ≤ 1.8 kV |
| Protezione di tensione a livello di Up(N-PE) | ≤ 1,5 kV |
| Tensione residua Ures(L-N) | ≤ 1,5 kV (min) |
| ≤ 1.3 kV (a 10 kA) | |
| ≤ 1.2 kV (a 5 kA) | |
| ≤ 1.1 kV (a 3 kA) | |
| Tensione residua Ures(L-PE) | ≤ 1.8 kV (min) |
| ≤ 1,4 kV (a 10 kA) | |
| ≤ 1.2 kV (a 5 kA) | |
| ≤ 1.1 kV (a 3 kA) | |
| Tensione residua Ures(N-PE) | ≤ 0,4 kV (min) |
| ≤ 0.25 kV (a 10 kA) | |
| ≤ 0.15 kV (a 5 kA) | |
| ≤ 0.1 kV (a 3 kA) | |
| TOV comportamento di UT(L-N) | 415 V AC (5 s / resistere modalità) |
| 440 V AC (120 min / safe failure mode) | |
| TOV comportamento di UT(N-PE) | 1200 V AC (200 ms / resistere modalità) |
| Il tempo di risposta tUn(L-N) | ≤ 25 ns |
| Il tempo di risposta tUn(L-PE) | ≤ 100 ns |
| Il tempo di risposta tUn(N-PE) | ≤ 100 ns |
| Max. fusibile di backup con V-tipo di cablaggio | 80 A (gG) |
| Max. fusibile di backup con ramo di cablaggio | 125 A (gG) |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 5 V AC 250 V AC |
| 30 V DC | |
| Corrente di funzionamento | 5 mA CA ... 1,5 A CA |
| 1 A DC | |
| Metodo di connessione | Un Plug-in per connessione a vite via COMBICON |
| La filettatura della vite | M2 |
| Coppia di serraggio | 0.25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore solido | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore AWG | 28 16 ... |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm2 ... 25 mm2 |
| Sezione conduttore solido | 1,5 mm2 ... 35 mm2 |
| Sezione conduttore AWG | 15 2 ... |
| Metodo di connessione | Forcella-tipo di capocorda per cavo |
| Sezione conduttore flessibile | 1,5 mm2 ... 16 mm2 |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 8.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 9.0Venti sette millioni cento trenta mila otto cento cinque
