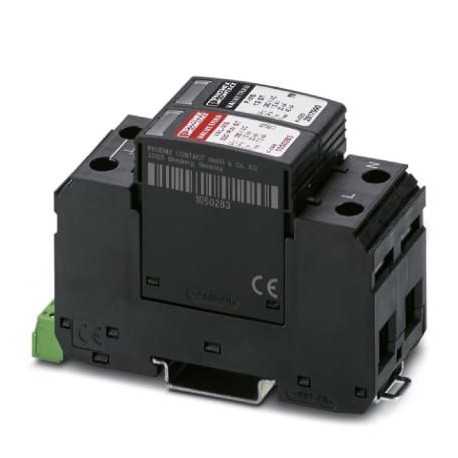

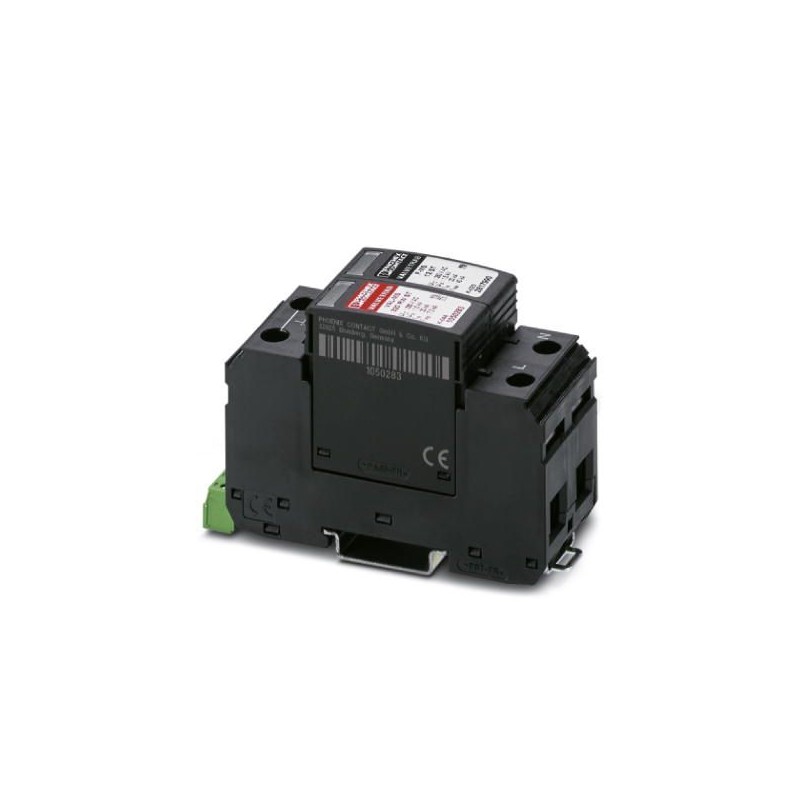

VAL-MS 320 RW/1+1-FM/60 1050286 PHOENIX CONTACT Typ-2-überspannungsableiter
VAL-MS 320 RW/1+1-FM/60
1050286
PHOENIX_CONTACT
60
Typ-2-überspannungsableiter
Steckbarer Überspannungsableiter mit erhöhter Blitzstrom-Shunt-Fähigkeit, für einphasige Stromversorgungsnetze mit getrenntem N und PE (3-Leiter-System: L1, N, PE), mit Fernmeldekontakt.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million fünfzig tausend zwei hundert sechs und achtzig |
|---|---|
| Verpackungseinheit | 60 pc |
| Mindestbestellmenge | 60 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626666129 |
| Gewicht pro Stück (exklusive Verpackung) | 246.770 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 (nur wenn alle Klemmstellen verwendet werden) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 2000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5 G (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| IEC-test-Einstufung | II |
|---|---|
| T2 | |
| De Typ | T2 |
| Mode Schutz | L-N |
| L-PE | |
| N-PE | |
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | tiefschwarz RAL 9005 |
| Gehäuse material | PA 6.6 |
| PBT | |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Anzahl der Positionen | Zwei |
| Surge Schutz Fehler Meldung | Optische, Fernanzeige Kontakt |
Schutzschaltung
| Nennspannung UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Maximale kontinuierliche Betriebsspannung UC(L-N) | 335 V AC |
| Maximale kontinuierliche Betriebsspannung UC(L-PE) | 335 V AC |
| Maximale kontinuierliche Spannung UC(N-PE) | 260 V AC |
| Nenn-Laststrom ichL | 80 A |
| Fehlerstrom-ichPE | ≤ 5 µA |
| Standby-Stromverbrauch PC | ≤ 150 mVA |
| Nennentladestrom In(8/20) µs | 20 kA |
| Maximale Entladestrom Imax(8/20) µs | 40 kA |
| Impulse discharge current (10/350) µs (L-N), kostenlos | 3.5 Wie |
| Impulse discharge current (10/350) µs (L-N), die spezifische Energie | 12.25 kJ/Ω |
| Impulse discharge current (10/350) µs (L-N), peak current value Iimp | 7 kA |
| Impulse discharge current (10/350) µs (L-PE), kostenlos | 1.25 Wie |
| Impulse discharge current (10/350) µs (L-PE), die spezifische Energie | 1.56 kJ/Ω |
| Impulse discharge current (10/350) µs (L-PE) peak current value Iimp | 2,5 kA |
| Impulse discharge current (10/350) µs (N-PE), kostenlos | 1.25 Wie |
| Impulse discharge current (10/350) µs (N-PE), die spezifische Energie | 1.56 kJ/Ω |
| Impulse discharge current (10/350) µs (N-PE) peak current value Iimp | 2,5 kA |
| Folgen Sie der current-interrupt-rating Ifi(N-PE) | 100 A |
| Kurzschlussstrom ISCCR | 25 kA |
| Überspannungsschutz Stufe Up(L-N) | ≤ 1,5 kV |
| Überspannungsschutz Stufe Up(L-PE) | ≤ 1.8 kV |
| Überspannungsschutz Stufe Up(N-PE) | ≤ 1,5 kV |
| Restspannung Ures(L-N) | ≤ 1,5 kV (bei ichn) |
| ≤ 1,3 kV (bei 10 kA) | |
| ≤ 1,2 kV (bei 5 kA) | |
| ≤ 1.1 kV (bei 3 kA) | |
| Restspannung Ures(L-PE) | ≤ 1.8 kV (bei ichn) |
| ≤ 1.4 kV (bei 10 kA) | |
| ≤ 1,2 kV (bei 5 kA) | |
| ≤ 1.1 kV (bei 3 kA) | |
| Restspannung Ures(N-PE) | ≤ 0,4 kV (bei ichn) |
| ≤ 0.25 kV (bei 10 kA) | |
| ≤ 0.15 kV (bei 5 kA) | |
| ≤ 0.1 kV (bei 3 kA) | |
| TOV-Verhalten bei UT(L-N) | 415 V AC (5 s / standhalten-Modus) |
| 440 V AC (120 min / safe failure mode) | |
| TOV-Verhalten bei UT(N-PE) | 1200 V AC (200 ms / standhalten-Modus) |
| Reaktionszeit tEin(L-N) | ≤ 25 ns |
| Reaktionszeit tEin(L-PE) | ≤ 100 ns |
| Reaktionszeit tEin(N-PE) | ≤ 100 ns |
| Max. Sicherung fuse mit V-durchgangsverdrahtung | 80 A (gG) |
| Max. Sicherung fuse mit Zweig Verkabelung | 125 A (gG) |
Indikator/remote-Signalisierung
| Schaltfunktion | PDT Kontakt |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Verbindungs-Methode | Plug-in - /Schraubanschluss über COMBICON |
| Gewinde | M2 |
| Anzugsmoment | 0.25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG | 28 ... 16 |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 3 Nm (1,5 mm2 bis 16 mm2) |
| 4,5 Nm (25 ... 35 mm2 mm2) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm2 ... 25 mm2 |
| Leiterquerschnitt solid | 1,5 mm2 ... 35 mm2 |
| Leiterquerschnitt AWG | 15 ... 2 |
| Verbindungs-Methode | Gabel-Typ Kabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm2 bis 16 mm2 |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünf
