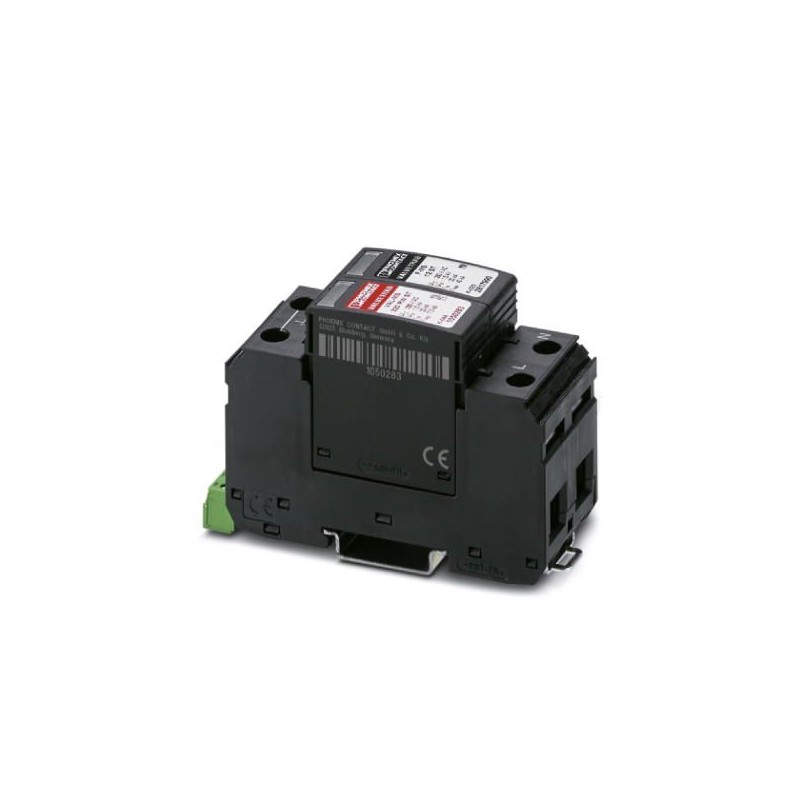

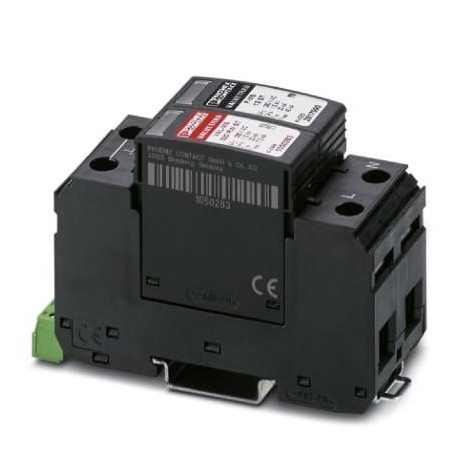

VAL-MS 320 RW/1+1-FM/60 1050286 PHOENIX CONTACT Тип 2 ОПН
VAL-MS 320 RW/1+1-FM/60
1050286
PHOENIX_CONTACT
60
Тип 2 ОПН
Вставной ограничитель перенапряжения с возможностью шунтирования по току увеличенного грозового тока, для однофазных сетей электропитания с раздельными N и PE (3-х жильная система: L1, N, PE), с дистанционным контактом индикации.
Заземление и молниезащита > Устройство защиты от перенапряжения для систем энергоснабжения
Trabtech (TT)
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион пятьдесят тысяч двести восемьдесят шесть |
|---|---|
| Единица упаковки | 60 ПК |
| Минимальный объем заказа | 60 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626666129 |
| Вес / шт. (без упаковки) | 246.770 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят три тысячи девяносто |
| Страна происхождения | De (Германия) |
Условия окружающей среды
| Степень защиты | Степень защиты IP20 (только при использовании всех точек терминала) |
|---|---|
| Температура окружающей среды (эксплуатация) | ОТ -40 °C ... 80 °С |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 80 °С |
| Высота | ≤ 2000 м (над уровнем моря (над уровнем моря)) |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % |
| Шок (операция) | 25г (половина-синус / 11 мс / 3-кратным ±Х, ±У, ±з) |
| Вибрации (операция) | 5г (10 ... 500 Гц / 2,5 ч / Х, У, Z) |
Общие
| Классификация испытаний по IEC | Второй |
|---|---|
| Т2 | |
| En тип | Т2 |
| Режим охраны | Л-Н |
| Л-ПЕ | |
| Н-ЧП | |
| Тип установки | DIN-рейка: 35 мм |
| Цвет | черный RAL 9005 |
| Материал корпуса | ПА 6.6 |
| ПБТ | |
| Степень загрязнения | Два |
| Номинальность воспламеняемости согласно ul 94 | В-0 |
| Тип | Железнодорожный модуль Дин, два раздела, делятся |
| Количество позиций | Два |
| Всплеск сообщение о неисправности защиты | Оптический, пульт дистанционного индикатора контакта |
Защитная цепь
| Номинальное напряжение UН | 240/415 В ПЕРЕМЕННОГО ТОКА (ТН-С) |
|---|---|
| 240/415 В ПЕРЕМЕННОГО ТОКА (ТТ) | |
| Номинальная частота FН | 50 Гц (60 Гц) |
| Максимальное непрерывное рабочее напряжение UС(Л-Н) | 335 В AC |
| Максимальное непрерывное рабочее напряжение UС(Л-П) | 335 В AC |
| Максимальное постоянное напряжение UС(Н-П) | 260 В ПЕРЕМЕННОГО ТОКА |
| Номинальный ток нагрузки яЛ | 80 а |
| Остаточный ток яЧП | ≤ 5 МКА |
| В режиме ожидания потребляемая мощность PС | ≤ 150 мВ |
| Номинальный ток разряда яН(8/20) МКС | 20 ка |
| Максимальный ток разряда яМакс(8/20) МКС | 40 ка |
| Импульсный ток разряда (10/350) МКС (Л-Н), обязанность | 3.5 как |
| Импульсный ток разряда (10/350) МКС (Л-Н), удельная энергия | 12.25 кДж/Ω |
| Импульсный ток разряда (10/350) МКС (Л-Н), пиковое значение ячертенок | 7 ка |
| Импульсный ток разряда (10/350) МКС (Л-П), обязанности | 1.25 как |
| Импульсный ток разряда (10/350) МКС (Л-П), удельная энергия | 1.56 кДж/Ω |
| Импульсный ток разряда (10/350) МКС (Л-П), пиковое значение ячертенок | 2.5 ка |
| Импульсный ток разряда (10/350) МКС (Н-П), обязанности | 1.25 как |
| Импульсный ток разряда (10/350) МКС (Н-ЧП), удельная энергия | 1.56 кДж/Ω |
| Импульсный ток разряда (10/350) МКС (Н-П), пиковое значение ячертенок | 2.5 ка |
| Следуйте текущий рейтинг прерываю яинтернет(Н-П) | 100 а |
| Короткого замыкания ток яПКАП | 25 ка |
| Уровень защиты напряжения Uп(Л-Н) | ≤ 1,5 кв |
| Уровень защиты напряжения Uп(Л-П) | ≤ 1,8 кв |
| Уровень защиты напряжения Uп(Н-П) | ≤ 1,5 кв |
| Остаточные напряжения UРЭС(Л-Н) | ≤ 1,5 кв (по мнеН) |
| ≤ 1,3 кв (на 10 ка) | |
| ≤ 1,2 кВ (при 5 ка) | |
| ≤ 1,1 кв (по 3 ка) | |
| Остаточные напряжения UРЭС(Л-П) | ≤ 1,8 кв (В ЯН) |
| ≤ 1,4 кв (на 10 ка) | |
| ≤ 1,2 кВ (при 5 ка) | |
| ≤ 1,1 кв (по 3 ка) | |
| Остаточные напряжения UРЭС(Н-П) | ≤ 0.4 кв (В ЯН) |
| ≤ 0.25 кв (на 10 ка) | |
| ≤ 0.15 кВ (при 5 ка) | |
| ≤ 0.1 кв (по 3 ка) | |
| Поведение ТОВ в UТ(Л-Н) | 415 в ac (5 С / режим выдержать) |
| 440 В переменного тока (120 мин / безопасного отказа) | |
| Поведение ТОВ в UТ(Н-П) | 1200 В переменного тока (200 мс / выдерживать режим) |
| Ответ времени tА(Л-Н) | ≤ 25 НС |
| Ответ времени tА(Л-П) | ≤ 100 нс |
| Ответ времени tА(Н-П) | ≤ 100 нс |
| Макс. предохранитель резервного копирования с V-тип сквозной проводкой | 80 а (гг) |
| Макс. предохранитель резервного копирования с ветки проводки | 125 а (гг) |
Показатель/телесигнализации
| Функция переключения | ФДТ контакт |
|---|---|
| Рабочее напряжение | 5 В AC 250 В AC ... |
| 30 В DC | |
| Рабочий ток | 5 мА переменного тока ... 1.5 А переменного тока |
| 1 ПОСТОЯННОГО ТОКА | |
| Способ подключения | Плагин/винтовое соединение через COMBICON |
| Винтовая резьба | М2 |
| Момент затяжки | 0.25 Нм |
| Длина зачистки | 7 мм |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 1,5 мм2 |
| Сечение проводников сплошной | 0,14 мм2 ... 1,5 мм2 |
| Проводника сечение AWG кабель | 28 ... 16 |
Данные соединения
| Способ подключения | Винтовое соединение |
|---|---|
| Винтовая резьба | М5 |
| Момент затяжки | 3 нм (1,5 мм2 ... 16 мм2) |
| 4,5 Нм (25 ... 35 мм2 мм2) | |
| Длина зачистки | 16 мм |
| Проводник поперечное сечение, гибкий | 1,5 мм2 ... 25 мм2 |
| Сечение проводников сплошной | 1,5 мм2 35 мм2 ... |
| Проводника сечение AWG кабель | 15 ... 2 |
| Способ подключения | Вилка-тип кабельного наконечника |
| Проводник поперечное сечение, гибкий | 1,5 мм2 16 мм2 ... |
Классификации
ЭСЛ@СС 6.0Двадцать семь миллионов сто тридцать тысяч восемьсотЭСЛ@СС 7.0Двадцать семь миллионов сто тридцать тысяч восемьсот пятьЭСЛ@СС 8.0Двадцать семь миллионов сто тридцать тысяч восемьсот пятьЭСЛ@СС 9.0Двадцать семь миллионов сто тридцать тысяч восемьсот пять
