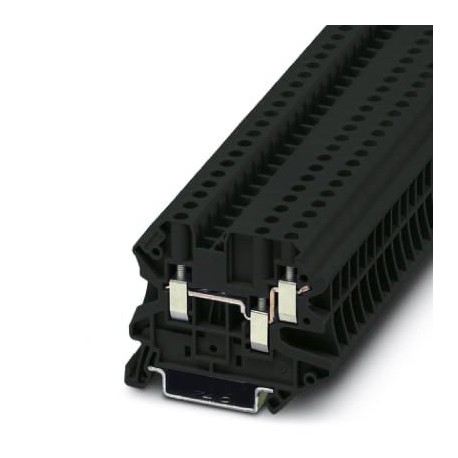

UT 4-TWIN BK 1079167 PHOENIX CONTACT Morsettiera passante
UT 4-TWIN BK
1079167
PHOENIX_CONTACT
50
Morsettiera passante
Morsetto passante, tensione nominale: 500 V, corrente nominale: 32 A, numero di collegamenti: 3, tipo di collegamento: Collegamento a vite, 1° piano, Sezione dimensionale: 4 mm², sezione: 0,14 mm² - 6 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione settanta nove mila cento sessanta sette |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626796796 |
| Peso per Pezzo (escluso imballaggio) | 13.610 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | DE (Germania) |
Generale
| Numero di livelli | Uno |
|---|---|
| Numero di connessioni | Tre |
| Potenzialità | Uno |
| Colore | nero |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Area di applicazione | Industria ferroviaria |
| La costruzione della macchina | |
| Impiantistica | |
| Industria di processo | |
| Tensione d'impulso | 6 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima dissipazione di potenza nominale condizione | 1.02 W |
| Massima corrente di carico | 41 A (In caso di 6 mm2 sezione conduttore, la corrente di carico massima non deve essere superata la corrente totale di tutti i conduttori collegati) |
| Corrente nominale IN | 32 A |
| Tensione nominale UN | 500 V |
| Aprire il pannello laterale | Sì |
Dimensioni
| Larghezza | 6.2 mm |
|---|---|
| Coperchio larghezza | 2.2 mm |
| Lunghezza | Il 57,8 mm |
| Altezza | Il 46,9 mm |
| Altezza NS 35/7,5 | 47,5 mm |
| Altezza NS 35/15 | 55 mm |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| Connessione in acc. con standard | IEC 60947-7-1 |
| Sezione conduttore solido min. | 0,14 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore AWG min. | Venti sei |
| Sezione conduttore AWG max. | Dieci |
| Sezione conduttore flessibile min. | 0,14 mm2 |
| Sezione conduttore flessibile max. | 6 mm2 |
| Min. AWG sezione conduttore flessibile | Venti sei |
| Max. AWG sezione conduttore flessibile | Dieci |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 4 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,14 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,14 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 1,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 1 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min. | 0,14 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max. | 1,5 mm2 |
| Connessione in acc. con standard | IEC/EN 60079-7 |
| Sezione conduttore solido min. | 0,14 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore AWG min. | Venti sei |
| Sezione conduttore AWG max. | Dieci |
| Sezione conduttore flessibile min. | 0,14 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Lunghezza di spelatura | 9 mm |
| Cilindrica interna gage | A4 |
| La filettatura della vite | M3 |
| Coppia di serraggio, min. | 0,6 Nm |
| Coppia di serraggio max | 0,8 Nm |
Norme e Regolamenti
| Connessione in acc. con standard | IEC 60947-7-1 |
|---|---|
| Classe di infiammabilità secondo UL 94 | V0 |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 4.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 8.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di punti di fissaggio per ogni piano (EF002660) | 3 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 57.8 mm |
| profondità (EF000049) | 46.9 mm |
| versione antideflagrante approvata Ex e (EF008498) | Sì |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | nero |
| piani interni esclusi con ponte (EF002661) | Sì |
