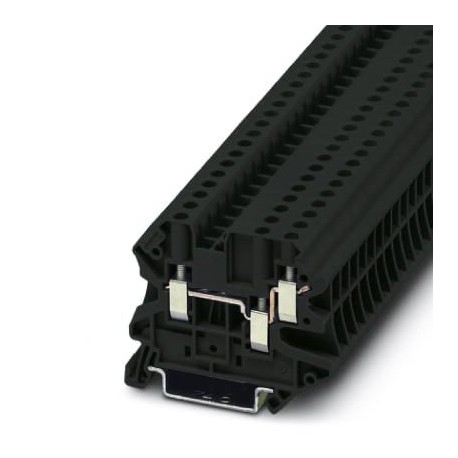

UT 4-TWIN BK 1079167 PHOENIX CONTACT Feed-through terminal block
UT 4-TWIN BK
1079167
PHOENIX_CONTACT
50
Feed-through terminal block
Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 32 A, Anzahl Anschlüsse: 3, Anschlussart: Schraubanschluss, 1. Etage, Dimensionierungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: schwarz
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million neun und siebzig tausend eins hundert sieben und sechzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626796796 |
| Gewicht pro Stück (exklusive Verpackung) | 13.610 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | DE (Deutschland) |
Allgemeine
| Anzahl der Ebenen | Eins |
|---|---|
| Anzahl der verbindungen | Drei |
| Potenziale | Eins |
| Farbe | schwarz |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Einsatzgebiet | Eisenbahn-Industrie |
| Maschinenbau | |
| Anlagenbau | |
| Prozess Industrie | |
| Bemessungsstoßspannung | 6 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Wärmeabgabe bei nominalen Zustand | 1.02 W |
| Maximaler Laststrom | 41 A (Bei 6 mm2 Leiterquerschnitt, der maximale Laststrom nicht überschritten werden darf durch den Summenstrom aller angeschlossenen Leiter) |
| Nennstrom IN | 32 A |
| Nennspannung UN | 500 V |
| Öffnen Sie Seite-panel | Ja |
Abmessungen
| Breite | 6,2 mm |
|---|---|
| Ende Abdeckung Breite | 2,2 mm |
| Länge | 57.8 mm |
| Höhe | 46.9 mm |
| Höhe NS 35/7,5 | 47.5 mm |
| Höhe NS 35/15 | 55 mm |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Leiterquerschnitt Feste min. | 0,14 mm2 |
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt AWG min. | Sechs und zwanzig |
| Leiterquerschnitt AWG max. | Zehn |
| Leiterquerschnitt flexibel min. | 0,14 mm2 |
| Leiterquerschnitt flexibel max. | 6 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Sechs und zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Zehn |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 4 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 1 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min. | 0,14 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max. | 1,5 mm2 |
| Verbindung im acc. mit standard | IEC/EN 60079-7 |
| Leiterquerschnitt Feste min. | 0,14 mm2 |
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt AWG min. | Sechs und zwanzig |
| Leiterquerschnitt AWG max. | Zehn |
| Leiterquerschnitt flexibel min. | 0,14 mm2 |
| Leiterquerschnitt flexibel max. | 4 mm2 |
| Abisolierlänge | 9 mm |
| Interne zylindrische gage | A4 |
| Gewinde | M3 |
| Anzugsdrehmoment, min. | 0,6 Nm |
| Anzugsmoment max | 0,8 Nm |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert elfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehn
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Bemessungsstrom In (EF008250) | 32 A |
| Bemessungsspannung (EF000228) | 500 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 3 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Betriebstemperatur (EF002393) | -60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 57.8 mm |
| Tiefe (EF000049) | 46.9 mm |
| Explosionsgeprüfte Ausführung "Ex e" (EF008498) | Ja |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | schwarz |
| Etagen intern gebrückt (EF002661) | Ja |
