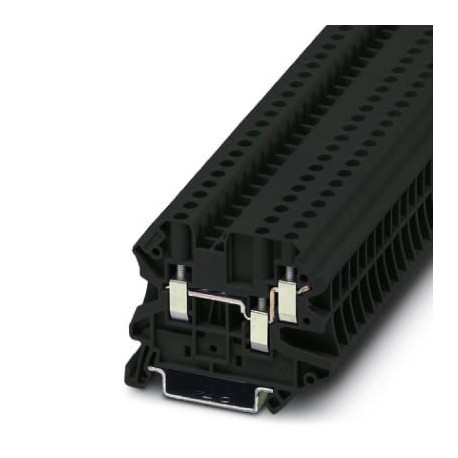

UT 4-TWIN BK 1079167 PHOENIX CONTACT Alimentation par bornier
UT 4-TWIN BK
1079167
PHOENIX_CONTACT
50
Alimentation par bornier
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante dix neuf mille cents soixante sept |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626796796 |
| Poids par Pièce (hors emballage) | 13.610 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DE (Allemagne) |
Général
| Nombre de niveaux | Un |
|---|---|
| Nombre de connexions | Trois |
| Potentiels | Un |
| Couleur | noir |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | L'industrie ferroviaire |
| Bâtiment de la Machine d' | |
| Génie de l'usine | |
| Industrie de Process | |
| Nominale tension de choc | 6 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 1.02 W |
| Maximum de courant de charge | 41 A (Dans le cas d'un 6 mm2 conducteur de section transversale, le maximum de courant de charge ne doit pas être dépassée par le courant total de tous les conducteurs connectés) |
| Courant Nominal j'N | Trente deux |
| Tension nominale UN | 500 V |
| Ouvrez le panneau latéral | Oui |
Dimensions
| Largeur | 6.2 mm |
|---|---|
| Couvercle d'extrémité de largeur | 2.2 mm |
| Longueur | 57.8 mm |
| Hauteur | 46.9 mm |
| Hauteur NS 35/7,5 | 47,5 mm |
| Hauteur NS 35/15 | 55 mm |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section AWG min. | Vingt six |
| Chef de section AWG max. | Dix |
| Chef de section transversale souple min. | 0,14 mm2 |
| Chef de section flexible max. | 6 mm2 |
| Min. AWG chef de section, flexible | Vingt six |
| Max. AWG chef de section, flexible | Dix |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 4 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 4 mm2 |
| 2 conducteurs de même section transversale, solide min. | 0,14 mm2 |
| 2 conducteurs de même section transversale, solide max. | 1,5 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0,14 mm2 |
| 2 conducteurs de même section transversale, brin max. | 1,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 1 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, min. | 0,14 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, max. | 1,5 mm2 |
| Connexion en acc. avec la norme | LA NORME CEI/EN 60079-7 |
| Chef de section transversale solide min. | 0,14 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section AWG min. | Vingt six |
| Chef de section AWG max. | Dix |
| Chef de section transversale souple min. | 0,14 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Dénudage des conducteurs | 9 mm |
| Interne cylindrique gage | A4 |
| Filet de vis | M3 |
| Couple de serrage min | 0,6 Nm |
| Couple de serrage max | 0,8 Nm |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingteCl@ss 4.1Vingt sept million cents quarante et une mille cents vingteCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille cents vingteCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingteCl@ss 8.0Vingt sept million cents quarante et une mille cents vingteCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
