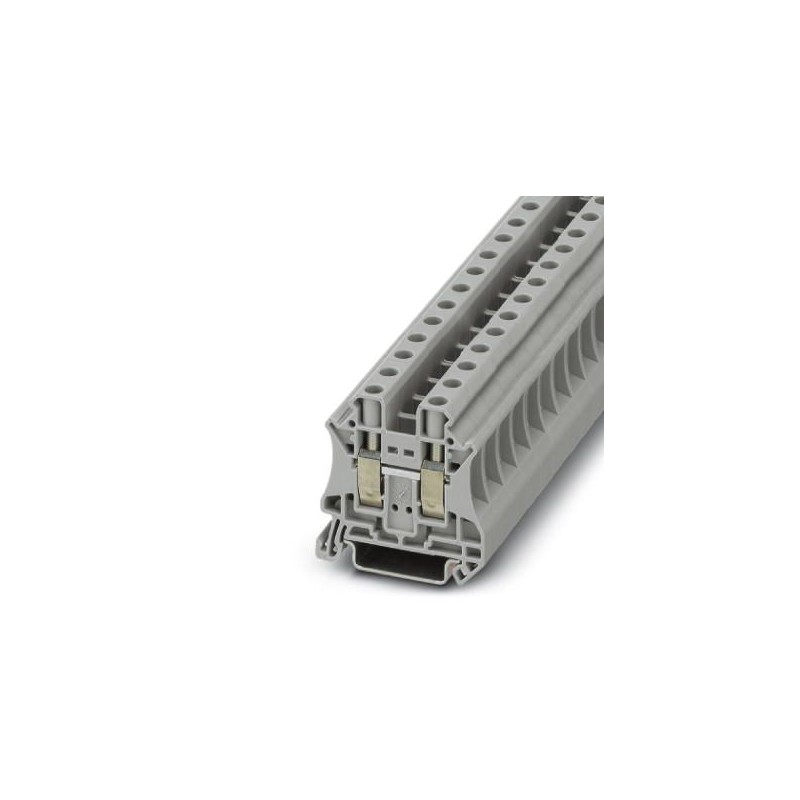

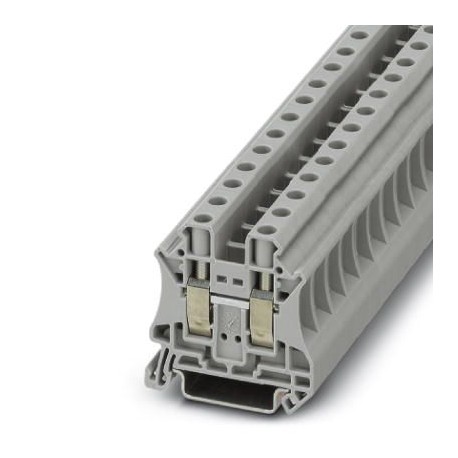

UT 10 P/P 1054163 PHOENIX CONTACT Morsettiera passante
UT 10 P/P
1054163
PHOENIX_CONTACT
50
Morsettiera passante
Morsetto di alimentazione, con connettori femmina filettati per connettori femmina di prova per spinotti di prova, tensione nominale: 800 V, corrente nominale: 57 A, numero di collegamenti: 2, tipo di collegamento: Collegamento a vite, Sezione di dimensionamento: 10 mm², sezione: 0,5 mm² - 16 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione cinquanta quattro mila cento sessanta tré |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626687339 |
| Peso per Pezzo (escluso imballaggio) | 17.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Generale
| Numero di livelli | Uno |
|---|---|
| Numero di connessioni | Due |
| Potenzialità | Uno |
| Sezione trasversale nominale | 10 mm2 |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Area di applicazione | Industria ferroviaria |
| La costruzione della macchina | |
| Impiantistica | |
| Industria di processo | |
| Tensione d'impulso | 8 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima dissipazione di potenza nominale condizione | 1.82 W |
| Massima corrente di carico | 76 A (16 mm2 sezione conduttore) |
| Corrente nominale IN | 57 Un |
| Tensione nominale UN | 800 V |
| Aprire il pannello laterale | Sì |
| Protezione da Shock specifica di prova | IEC 60529:2001-02 |
| Dorso della mano protezione | garantito |
| Protezione dita | garantito |
| Risultato di un picco di tensione di prova | Test superato |
| Tensione impulsiva di prova setpoint | 8 kV |
| Risultato del potere di tenuta a frequenza industriale tensione di prova | Test superato |
| Frequenza di alimentazione tensione nominale di valore nominale | 2 kV |
| Risultato del test per la stabilità meccanica dei punti terminali (5 x collegamento del conduttore) | Test superato |
| Risultato della prova di flessione | Test superato |
| Prova di flessione della velocità di rotazione | 10 rpm |
| Prova di flessione si trasforma | Cento trenta cinque |
| Prova a flessione sezione conduttore/peso | 0,5 mm2 / 0.3 kg |
| 10 mm2 / 2 kg | |
| 16 mm2 / 2.9 kg | |
| Prova di trazione risultato | Test superato |
| Conduttori sezione prova di trazione | 0,5 mm2 |
| La forza di trazione setpoint | 20 N |
| Conduttori sezione prova di trazione | 10 mm2 |
| La forza di trazione setpoint | 90 N |
| Conduttori sezione prova di trazione | 16 mm2 |
| La forza di trazione setpoint | 100 N |
| Risultato di stretta misura sul sostegno | Test superato |
| Aderente sul vettore | NS 35 |
| Setpoint | 5 N |
| Risultato della caduta di tensione di prova | Test superato |
| Requisiti, caduta di tensione | ≤ 3.2 mV |
| Risultato della temperatura di prova rise | Test superato |
| Corto circuito di stabilità risultato | Test superato |
| Sezione conduttore prove di corto circuito | 10 mm2 |
| Corrente di breve durata | 1.2 kA |
| Sezione conduttore prove di corto circuito | 16 mm2 |
| Corrente di breve durata | 1.92 kA |
| Risultato prova termica | Test superato |
| La prova delle caratteristiche termiche (ago fiamma) durata effettiva | 30 s |
| NF F16-101, NF F10-102 Classe I | Due |
| NF F16-101, NF F10-102 Classe F | Due |
| Superficie di infiammabilità NFPA 130 (ASTM E 162) | passato |
| Specifica la densità ottica dei fumi NFPA 130 (ASTM E 662) | passato |
| Fumo, gas di tossicità NFPA 130 (SMP 800C) | passato |
| Calorimetrico di rilascio di calore NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 10.2 mm |
|---|---|
| Coperchio larghezza | 2.2 mm |
| Lunghezza | 47,7 mm |
| Altezza | Il 46,9 mm |
| Altezza NS 35/7,5 | 47,5 mm |
| Altezza NS 35/15 | 55 mm |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| Connessione in acc. con standard | IEC 60947-7-1 |
| Nota | Nota: le versioni di Prodotto, di collegamento di sezioni trasversali e note sul collegamento di alluminio cavi si possono trovare nell'area download. |
| Sezione conduttore solido min. | 0,5 mm2 |
| Sezione conduttore solid max. | 16 mm2 |
| Sezione conduttore AWG min. | Venti |
| Sezione conduttore AWG max. | Sei |
| Sezione conduttore flessibile min. | 0,5 mm2 |
| Sezione conduttore flessibile max. | 16 mm2 |
| Min. AWG sezione conduttore flessibile | Venti |
| Max. AWG sezione conduttore flessibile | Sei |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 10 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 10 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 6 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max. | 2,5 mm2 |
| Connessione in acc. con standard | IEC/EN 60079-7 |
| Sezione conduttore solido min. | 0,5 mm2 |
| Sezione conduttore solid max. | 16 mm2 |
| Sezione conduttore AWG min. | Venti |
| Sezione conduttore AWG max. | Sei |
| Sezione conduttore flessibile min. | 0,5 mm2 |
| Sezione conduttore flessibile max. | 10 mm2 |
| Lunghezza di spelatura | 10 mm |
| Cilindrica interna gage | A6 |
| La filettatura della vite | M4 |
| Coppia di serraggio, min. | 1,5 Nm |
| Coppia di serraggio max | 1.8 Nm |
Norme e Regolamenti
| Connessione in acc. con standard | IEC 60947-7-1 |
|---|---|
| Classe di infiammabilità secondo UL 94 | V0 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 4.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 8.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| corrente nominale In (EF008250) | 57 A |
| tensione nominale (EF000228) | 800 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 10.2 mm |
| altezza (EF000040) | 47.7 mm |
| profondità (EF000049) | 46.9 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
