Vergrößern

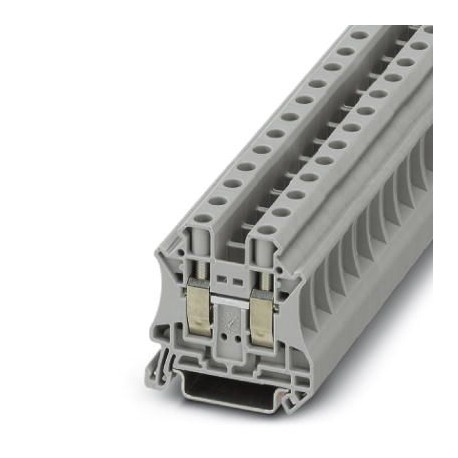

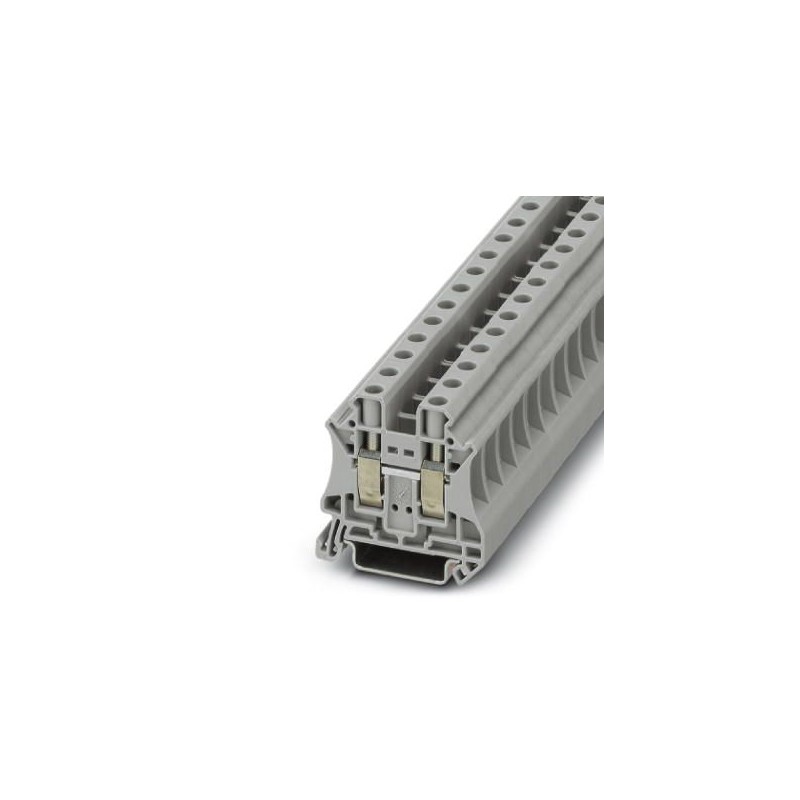

UT 10 P/P 1054163 PHOENIX CONTACT Feed-through terminal block
UT 10 P/P
1054163
PHOENIX_CONTACT
50
Feed-through terminal block
Einspeiseklemme, mit Gewindebuchsen für Prüfsteckdosen zur Aufnahme von Prüfstiften, Nennspannung: 800 V, Nennstrom: 57 A, Anzahl Anschlüsse: 2, Anschlussart: Schraubanschluss, Dimensionierungsquerschnitt: 10 mm², Querschnitt: 0,5 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier und fünfzig tausend eins hundert drei und sechzig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626687339 |
| Gewicht pro Stück (exklusive Verpackung) | 17.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | PL (Polen) |
Allgemeine
| Anzahl der Ebenen | Eins |
|---|---|
| Anzahl der verbindungen | Zwei |
| Potenziale | Eins |
| Nennquerschnitt | 10 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Einsatzgebiet | Eisenbahn-Industrie |
| Maschinenbau | |
| Anlagenbau | |
| Prozess Industrie | |
| Bemessungsstoßspannung | 8 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Wärmeabgabe bei nominalen Zustand | 1,82 W |
| Maximaler Laststrom | 76 A (bei 16 mm2 Leiterquerschnitt) |
| Nennstrom IN | 57 A |
| Nennspannung UN | 800 V |
| Öffnen Sie Seite-panel | Ja |
| Schock-Schutz-test-Spezifikation | IEC 60529:2001-02 |
| Zurück von der hand-Schutz | garantiert |
| Finger-Schutz | garantiert |
| Ergebnis stoßspannungsprüfung | Test bestanden |
| Stoßspannungsprüfung Sollwert | 8 kV |
| Ergebnis der Energiefrequenz widerstandsspannungstests | Test bestanden |
| Power Frequenz widerstehen Spannung Sollwert | 2 kV |
| Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung) | Test bestanden |
| Infolge der Biege-test | Test bestanden |
| Biege-test rotation speed | 10 U / min |
| Biege-test stellt | Eins hundert fünf und dreißig |
| Biege-test Leiterquerschnitt/Gewicht | 0,5 mm2 / 0,3 kg |
| 10 mm2 / 2 kg | |
| 16 mm2 / 2,9 kg | |
| Zugversuch Ergebnis | Test bestanden |
| Leiterquerschnitt Zugversuch | 0,5 mm2 |
| Zugkraft Sollwert | 20 N |
| Leiterquerschnitt Zugversuch | 10 mm2 |
| Zugkraft Sollwert | 90 N |
| Leiterquerschnitt Zugversuch | 16 mm2 |
| Zugkraft Sollwert | 100 N |
| Ergebnis der engen Passform auf Unterstützung | Test bestanden |
| Enge Passform am Träger | NS 35 |
| Sollwert | 5 N |
| Ergebnis der Spannung-drop-test | Test bestanden |
| Anforderungen, Spannungsabfall | ≤ 3.2 mV |
| Ergebnis von Temperatur-rise-test | Test bestanden |
| Kurzschluss-Stabilitäts-Ergebnis | Test bestanden |
| Leiterquerschnitt short-circuit-Tests | 10 mm2 |
| Kurz-Zeit-Strom - | 1.2 kA |
| Leiterquerschnitt short-circuit-Tests | 16 mm2 |
| Kurz-Zeit-Strom - | 1.92 kA |
| Infolge der thermischen test | Test bestanden |
| Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer | 30 s |
| NF F16-101, NF-F10-102 Klasse I | Zwei |
| NF F16-101, NF-F10-102 Klasse F | Zwei |
| Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162) | übergeben |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662) | übergeben |
| Die rauchgastoxizität NFPA 130 (SMP 800C) | übergeben |
| Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Abmessungen
| Breite | 10.2 mm |
|---|---|
| Ende Abdeckung Breite | 2,2 mm |
| Länge | 47.7 mm |
| Höhe | 46.9 mm |
| Höhe NS 35/7,5 | 47.5 mm |
| Höhe NS 35/15 | 55 mm |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Hinweis | Hinweis: Produkt-releases, anschlussquerschnitte und Hinweise zum Anschluss von Aluminium-Kabel finden Sie im download-Bereich. |
| Leiterquerschnitt Feste min. | 0,5 mm2 |
| Leiterquerschnitt solid max. | 16 mm2 |
| Leiterquerschnitt AWG min. | Zwanzig |
| Leiterquerschnitt AWG max. | Sechs |
| Leiterquerschnitt flexibel min. | 0,5 mm2 |
| Leiterquerschnitt flexibel max. | 16 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Sechs |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 10 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 10 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 6 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max. | 2,5 mm2 |
| Verbindung im acc. mit standard | IEC/EN 60079-7 |
| Leiterquerschnitt Feste min. | 0,5 mm2 |
| Leiterquerschnitt solid max. | 16 mm2 |
| Leiterquerschnitt AWG min. | Zwanzig |
| Leiterquerschnitt AWG max. | Sechs |
| Leiterquerschnitt flexibel min. | 0,5 mm2 |
| Leiterquerschnitt flexibel max. | 10 mm2 |
| Abisolierlänge | 10 mm |
| Interne zylindrische gage | A6 |
| Gewinde | M4 |
| Anzugsdrehmoment, min. | 1,5 Nm |
| Anzugsmoment max | 1,8 Nm |
Normen und Vorschriften
| Verbindung im acc. mit standard | IEC 60947-7-1 |
|---|---|
| Entflammbarkeit nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert elfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehn
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.5 mm² |
| Bemessungsstrom In (EF008250) | 57 A |
| Bemessungsspannung (EF000228) | 800 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Schraubanschluss |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Betriebstemperatur (EF002393) | -60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 10.2 mm |
| Höhe (EF000040) | 47.7 mm |
| Tiefe (EF000049) | 46.9 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | grau |
| Etagen intern gebrückt (EF002661) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
