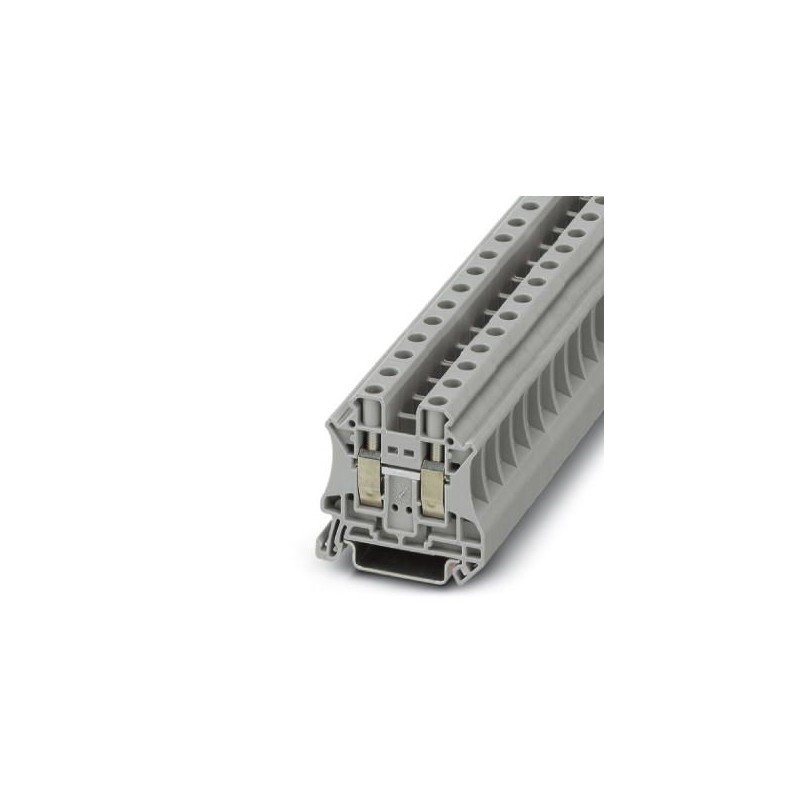

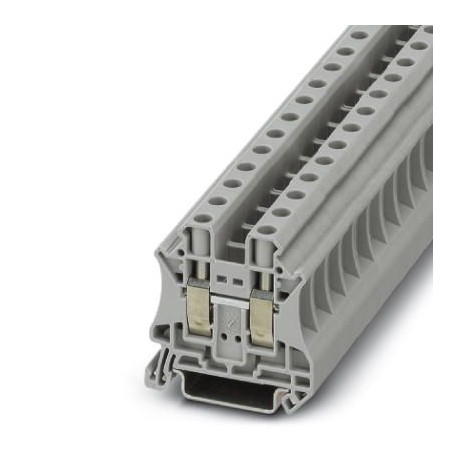

UT 10 P/P 1054163 PHOENIX CONTACT Alimentation par bornier
UT 10 P/P
1054163
PHOENIX_CONTACT
50
Alimentation par bornier
Borne d’alimentation, avec douilles filetées pour les douilles de test pour accueillir les broches de test, tension nominale : 800 V, courant nominal : 57 A, nombre de connexions : 2, type de connexion : Connexion à vis, Section de cotisation : 10 mm², section : 0,5 mm² - 16 mm², classe de montage : NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million cinquante quatre mille cents soixante trois |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626687339 |
| Poids par Pièce (hors emballage) | 17.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Nombre de niveaux | Un |
|---|---|
| Nombre de connexions | Deux |
| Potentiels | Un |
| Nominale de la section transversale | 10 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Domaine d'application | L'industrie ferroviaire |
| Bâtiment de la Machine d' | |
| Génie de l'usine | |
| Industrie de Process | |
| Nominale tension de choc | 8 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 1.82 W |
| Maximum de courant de charge | 76 A (avec 16 mm2 conducteur de section) |
| Courant Nominal j'N | Cinquante sept |
| Tension nominale UN | 800 V |
| Ouvrez le panneau latéral | Oui |
| Protection contre les chocs les spécifications de test | CEI 60529:2001-02 |
| Dos de la main de protection | garanti |
| Protection des doigts | garanti |
| Résultat de surtension tension de test | Test réussi |
| Surge test de la tension de consigne | 8 kV |
| Résultat de la puissance à fréquence industrielle tension de test | Test réussi |
| Alimentation à fréquence industrielle tension de consigne | 2 kV |
| Résultat du test pour la stabilité mécanique de la borne points (5 x connexion du conducteur) | Test réussi |
| Résultat de l'essai de flexion | Test réussi |
| Essai de flexion vitesse de rotation | 10 tr / min |
| Essai de flexion tours | Cents trente cinq |
| Essai de flexion chef de section/poids | 0,5 mm2 / 0,3 kg |
| 10 mm2 / 2 kg | |
| 16 mm2 / 2,9 kg | |
| Essai de traction résultat | Test réussi |
| Chef de section transversale essai de traction | 0,5 mm2 |
| Force de traction de la consigne | 20 N |
| Chef de section transversale essai de traction | 10 mm2 |
| Force de traction de la consigne | 90 N |
| Chef de section transversale essai de traction | 16 mm2 |
| Force de traction de la consigne | 100 N |
| Résultat de l'ajustement serré sur l'appui | Test réussi |
| Ajustement serré sur le support de | NS 35 |
| Valeur de consigne | 5 N |
| Résultat de la chute de tension de test | Test réussi |
| Exigences, de chute de tension | ≤ 3.2 mV |
| Suite de l'échauffement de test | Test réussi |
| Court-circuit de la stabilité résultat | Test réussi |
| Chef de la section transversale de court-circuit de test | 10 mm2 |
| Courte-le temps actuel | 1.2 kA |
| Chef de la section transversale de court-circuit de test | 16 mm2 |
| Courte-le temps actuel | 1.92 kA |
| Résultat de l'essai thermique | Test réussi |
| La preuve de caractéristiques thermiques (à l'aiguille de la flamme) durée effective | 30 s |
| NF F16-101, NF F10-102 de Classe I | Deux |
| NF F16-101, NF F10-102-Catégorie F | Deux |
| Surface d'inflammabilité NFPA 130 (ASTM E 162) | passé |
| Spécifique de la densité optique de la fumée NFPA 130 (ASTM E 662) | passé |
| De gaz de fumée de la toxicité de la norme NFPA 130 (SMP 800C) | passé |
| Calorimétriques de diffusion de la chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensions
| Largeur | 10.2 mm |
|---|---|
| Couvercle d'extrémité de largeur | 2.2 mm |
| Longueur | 47.7 mm |
| Hauteur | 46.9 mm |
| Hauteur NS 35/7,5 | 47,5 mm |
| Hauteur NS 35/15 | 55 mm |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Note | Remarque: les versions de Produits, de connexion sections et des notes sur la connexion des câbles en aluminium peuvent être trouvés dans la zone de téléchargement. |
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 16 mm2 |
| Chef de section AWG min. | Vingt |
| Chef de section AWG max. | Six |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 16 mm2 |
| Min. AWG chef de section, flexible | Vingt |
| Max. AWG chef de section, flexible | Six |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 10 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 10 mm2 |
| 2 conducteurs de même section transversale, solide min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, solide max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin max. | 4 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 6 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, max. | 2,5 mm2 |
| Connexion en acc. avec la norme | LA NORME CEI/EN 60079-7 |
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 16 mm2 |
| Chef de section AWG min. | Vingt |
| Chef de section AWG max. | Six |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 10 mm2 |
| Dénudage des conducteurs | 10 mm |
| Interne cylindrique gage | A6 |
| Filet de vis | M4 |
| Couple de serrage min | 1,5 Nm |
| Couple de serrage max | 1.8 Nm |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R26 | HL 1 - HL 3 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingteCl@ss 4.1Vingt sept million cents quarante et une mille cents vingteCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille cents vingteCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingteCl@ss 8.0Vingt sept million cents quarante et une mille cents vingteCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Courant assigné In (EF008250) | 57 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 10.2 mm |
| Hauteur (EF000040) | 47.7 mm |
| Profondeur (EF000049) | 46.9 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
