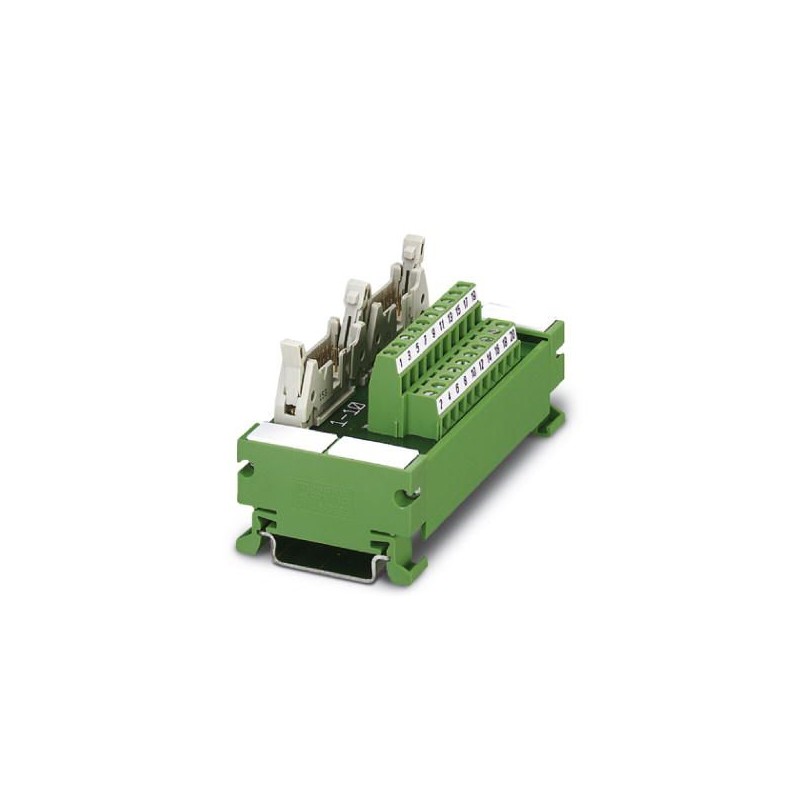

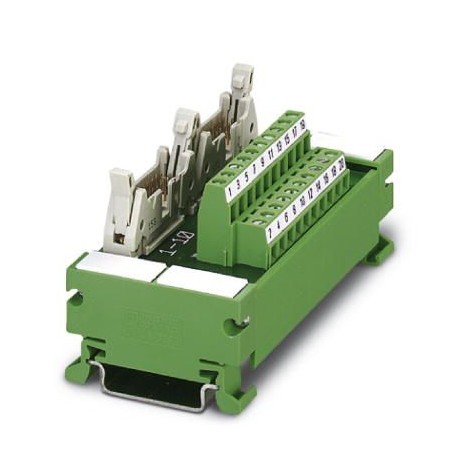

UM 45- 2FLK14/S7 2965143 PHOENIX CONTACT Modulo passivo
UM 45-2FLK14/S7
2965143
PHOENIX_CONTACT
Modulo passivo
Modulo di interconnessione VARIOFACE per Siemens SIMATIC® S7-300, per un massimo di 16 canali con marcatura specifica® SIMATIC (1 - 20), collegamento a vite, larghezza modulo: 98 mm
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2965143 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2187 - |
| Pagina catalogo | Pagina 201 (IF_2007) |
| GTIN | 4017918130930 |
| Peso per pezzo (confezione esclusa) | 104,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Nota | In caso di accoppiamento di componenti a 40 poli, la siglatura dei morsetti effettuata in fabbrica (1 ... 20) può essere ricoperta con le strisce di marcatura in dotazione. Le strisce di marcatura "21, 23, 25, 27, 29, 31, 33, 35, 37, 39" possono ricoprire le cifre "1, 3, 5, 7, 9, 11, 13, 15, 17, 19". Le strisce di marcatura "22, 24, 26, 28, 30, 32, 34, 36, 38, 40" possono ricoprire le cifre "2, 4, 6, 8, 10, 12, 14, 16, 18, 20". Le strisce di marcatura "21-30 31-40" possono ricoprire la siglatura della scheda "1-10 11-20". |
|---|---|
| Tensione d’esercizio max. ammessa | < 50 V AC |
| 60 V DC | |
| Corrente max. ammessa (per segnale) | 1 A |
| Posizione d'installazione | a scelta |
| Grado di protezione | IP00 |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 6 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Tensione di isolamento nominale | 63 V |
| Tensione impulsiva di dimensionamento | 0,6 kV |
| isolamento | Isolamento funzionale |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 20 |
| tensione nominale (EF000228) | 30 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 50.1 mm |
| larghezza (EF000008) | 96.8 mm |
| altezza (EF000040) | 45 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
