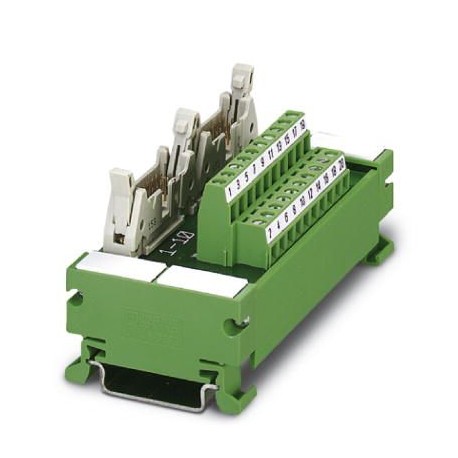

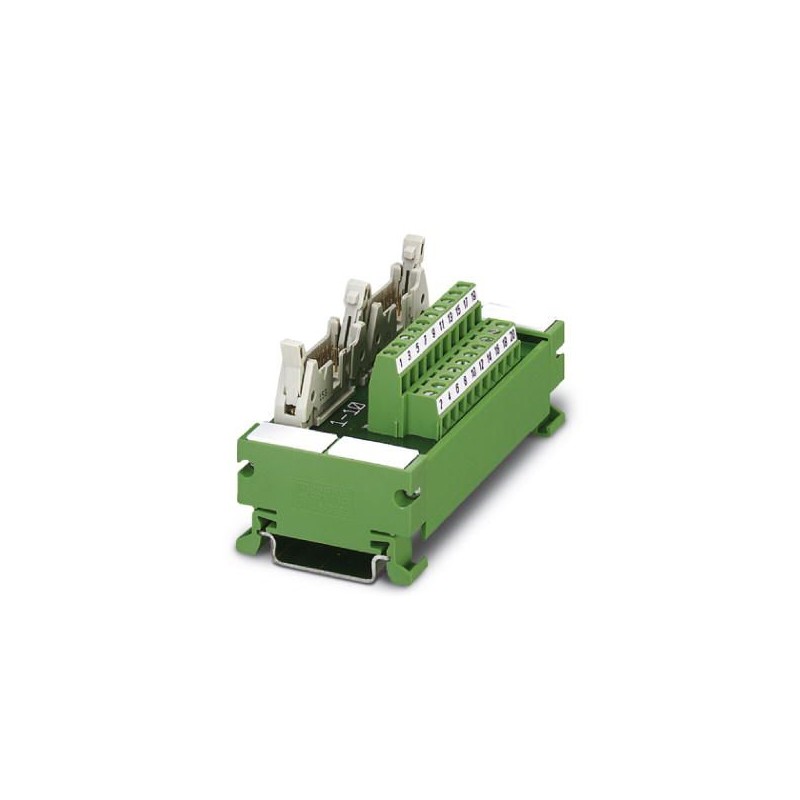

UM 45- 2FLK14/S7 2965143 PHOENIX CONTACT Module passif
UM 45-2FLK14/S7
2965143
PHOENIX_CONTACT
Module passif
Module de modulation VARIOFACE pour Siemens SIMATIC® S7-300, pour jusqu’à 16 voies avec marquage spécifique SIMATIC® (1 - 20), raccord à vis, largeur du module : 98 mm
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2965143 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 201 (IF-2007) |
| GTIN | 4017918130930 |
| Poids par pièce (hors emballage) | 0,104 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Remarque | En cas de couplage d'ensembles de 40 pôles, le repérage de bloc de jonction appliqué en usine (1 ... 20) peut être recouvert par la bande de marquage fournie. La bande de marquage "21, 23, 25, 27, 29, 31, 33, 35, 37, 39" peut recouvrir les chiffres "1, 3, 5, 7, 9, 11, 13, 15, 17, 19". La bande de marquage "22, 24, 26, 28, 30, 32, 34, 36, 38, 40" peut recouvrir les chiffres "2, 4, 6, 8, 10, 12, 14, 16, 18, 20". La bande de marquage "21-30 31-40" peut recouvrir le marquage platine "1-10 11-20" . |
|---|---|
| Tension de service max. admissible | < 50 V AC |
| 60 V DC | |
| Courant max. admissible (par branche) | 1 A |
| Emplacement pour le montage | indifférent |
| Indice de protection | IP00 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 6 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| DIN EN 50178 | |
| Tension d'isolement assignée | 63 V |
| Tension de choc assignée | 0,6 kV |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 20 |
| Tension assignée (EF000228) | 30 V |
| Courant nominal assigné (EF000227) | 1 A |
| Profondeur (EF000049) | 50.1 mm |
| Largeur (EF000008) | 96.8 mm |
| Hauteur (EF000040) | 45 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
