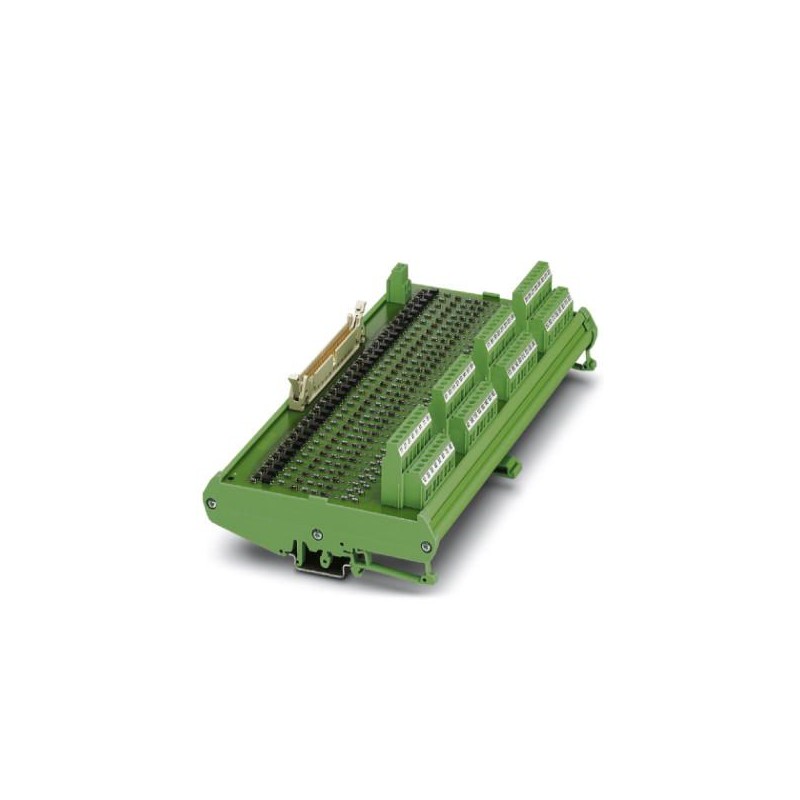

UM-32 OM- 24DC/48DC/I/M/PLC 2394979 PHOENIX CONTACT Modulo attivo
UM-32 OM- 24DC/48DC/I/M/PLC
2394979
PHOENIX_CONTACT
Modulo attivo
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2394979 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2172 - |
| Pagina catalogo | Pagina 285 (NTK_2006) |
| GTIN | 4017918995812 |
| Peso per pezzo (confezione esclusa) | 402,160 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Corrente d'ingresso tipica con UN | 7,6 mA |
| Livello di commutazione Segnale 0 (“L”) | ≤ 12 V DC |
| Livello di commutazione segnale 1 (“H”) | ≥ 19,2 V DC |
| Frequenza di trasmissione | 100 Hz |
Dati d'uscita
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 10 V DC ... 48 V DC |
| Corrente di carico permanente | 10 mA |
| Segnalazione stato | LED giallo |
Generalità
| Numero di canali | 32 |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Materiale isolante custodia | PVC, elemento laterale PA non rinforzato |
| Colore | verde |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Numero collegamenti | 66 |
| N. poli | 6 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| N. poli | 50 |
| Passo | 2,54 mm |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 50178 |
|---|---|
| Tensione impulsiva di dimensionamento | 4 kV (isolamento di base) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
