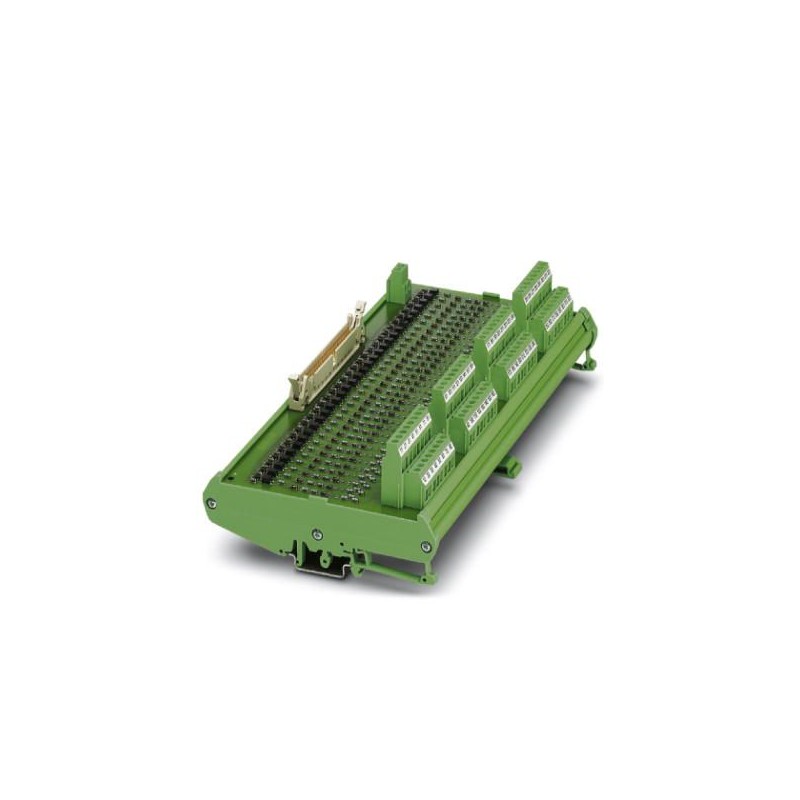

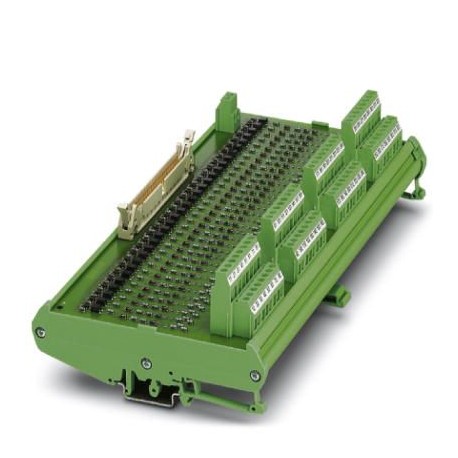

UM-32 OM- 24DC/48DC/I/M/PLC 2394979 PHOENIX CONTACT Aktivmodul
UM-32 OM- 24DC/48DC/I/M/PLC
2394979
PHOENIX_CONTACT
Aktivmodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2394979 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 285 (NTK-2006) |
| GTIN | 4017918995812 |
| Gewicht pro Stück (exklusive Verpackung) | 402,160 g |
| Gewicht pro Stück (inklusive Verpackung) | 540,900 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,1 |
| Typischer Eingangsstrom bei UN | 7,6 mA |
| Schaltpegel 0-Signal ("L") | ≤ 12 V DC |
| Schaltpegel 1-Signal ("H") | ≥ 19,2 V DC |
| Übertragungsfrequenz | 100 Hz |
Ausgangsdaten
| Versorgungsnennspannung | 24 V DC |
|---|---|
| Versorgungsspannungsbereich | 10 V DC ... 48 V DC |
| Dauerlaststrom | 10 mA |
| Statusanzeige | LED gelb |
Allgemein
| Anzahl der Kanäle | 32 |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Isolierstofftyp Gehäuse | PVC, Seitenteil PA unverstärkt |
| Farbe | grün |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzahl der Anschlüsse | 66 |
| Polzahl | 6 |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 50 |
| Rastermaß | 2,54 mm |
Normen und Bestimmungen
| Normen/Bestimmungen | DIN EN 50178 |
|---|---|
| Bemessungsstoßspannung | 4 kV (Basisisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
