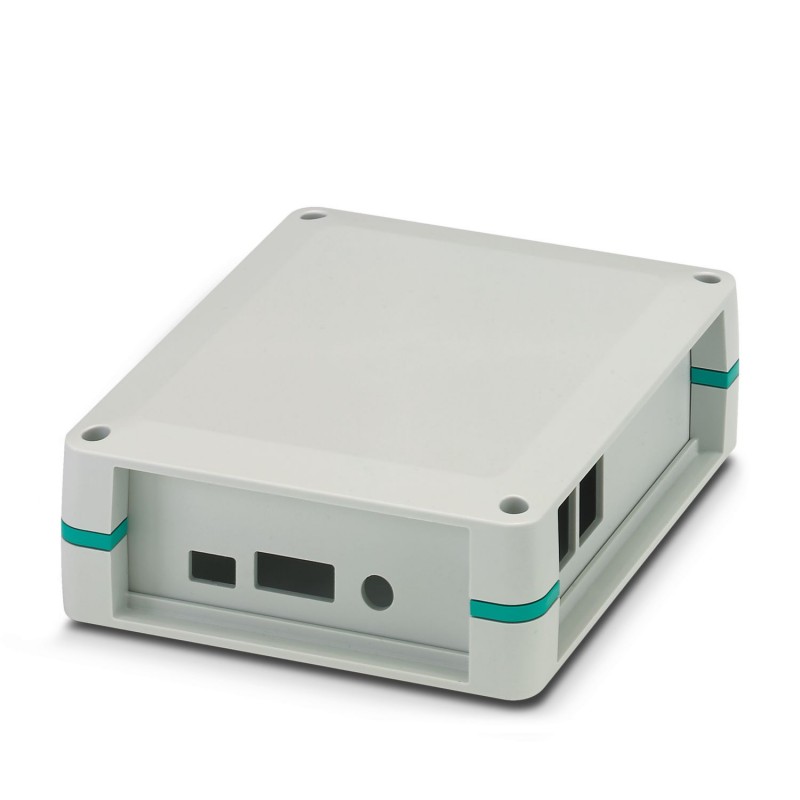

UCS 145-125-F-GD-RPI 7035 1019749 PHOENIX CONTACT Elettronico
UCS 145-125-F-GD-RPI 7035
1019749
PHOENIX_CONTACT
Elettronico
Alloggiamento completo per circuiti stampati. Include le metà del case, le pareti laterali con fori per tutte le connessioni pertinenti, le staffe adesive per il fissaggio del computer Raspberry Pi modello B2 e B3, le viti per il case e il fissaggio della scheda; Colore dell'alloggiamento grigio chiaro con inserti angolari blu turchese
Custodia completa per circuiti stampati. Contiene i semigusci della custodia, pareti laterali con aperture per tutte le connessioni aperte, calotta a incollaggio per il fissaggio delle schede Raspberry Pi Model B2 e B3 Computers, viti per custodia e fissaggio scheda; colore della custodia grigia con inserti angolari turchese-blu
sistemi di armadi elettrici > cassetta vuota per dispositivi elettronici
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | È possibile aprire la custodia al massimo 10 volte. |
| Nota per l'utilizzo | Fissaggio delle calotte adesive: assicurarsi che la superficie della custodia sia pulita, asciutta e priva di grasso. Range di temperatura: +18 °C ... +30 °C / forza di compressione 60 N / durata di compressione 3 s |
| Note generali | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Tipo di prodotto | Custodia completa |
| Tipo di custodia | Custodia universale |
| Serie di custodie | UCS |
| Famiglia di prodotti | UCS 145-125 |
| Esecuzione | Struttura piatta (GD), RPI |
| Apertura di ventilazione disponibile | no |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Disegno quotato |  |
| Larghezza | 145 mm |
| Altezza | 125 mm |
| Profondità | 47 mm |
| Dimensioni | 120 mm x 62 mm (Dimensioni massime del circuito stampato) |
| Design del circuito stampato | |
| Spessore circuito stampato | 0,8 mm ... 3 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 225 |
| Materiale isolante | PC |
| Materiale custodia | PC |
| Finitura superficiale | non trattato |
| Potenza dissipata custodia singola a 20 °C | |
| Temperatura di utilizzo | 20 °C |
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 11 W |
| Potenza dissipata custodia singola a 30 °C | |
| Temperatura di utilizzo | 30 °C |
| Fattore di riduzione | 0,85 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 9,4 W |
| Potenza dissipata custodia singola a 40 °C | |
| Temperatura di utilizzo | 40 °C |
| Fattore di riduzione | 0,7 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 7,7 W |
| Potenza dissipata custodia singola a 50 °C | |
| Temperatura di utilizzo | 50 °C |
| Fattore di riduzione | 0,55 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 6 W |
| Potenza dissipata custodia singola a 60 °C | |
| Temperatura di utilizzo | 60 °C |
| Fattore di riduzione | 0,4 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4,4 W |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VW PV 3.10.7:2005-02 |
| Risultato | Prova superata |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Risultato livello di protezione codice IP | IP20 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Tipologia di fissaggio del circuito stampato | Collegamento a vite |
| Superficie totale del circuito stampato | 12000 mm² |
| Spessore circuito stampato | 0,8 mm ... 3 mm |
| Fattori di forma supportati | Raspberry Pi |
| Indicazioni sugli alloggiamenti dei circuiti stampati | Questo articolo è pronto per un circuito stampato. È possibile fissare ulteriori circuiti stampati con l'ausilio di calotte adesive (accessori). |
| Tipo di montaggio | Montaggio a vite |
| Posizione d'installazione | a scelta |
| Coppia di serraggio / velocità | Collegamento a vite a metà delle custodie: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| Fissaggio del circuito stampato: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Confezione | Confezionamento in cartone |
| Caratteristica | Valore |
|---|---|
| materiale (EF002169) | altro |
| colore (EF000007) | grigio |
