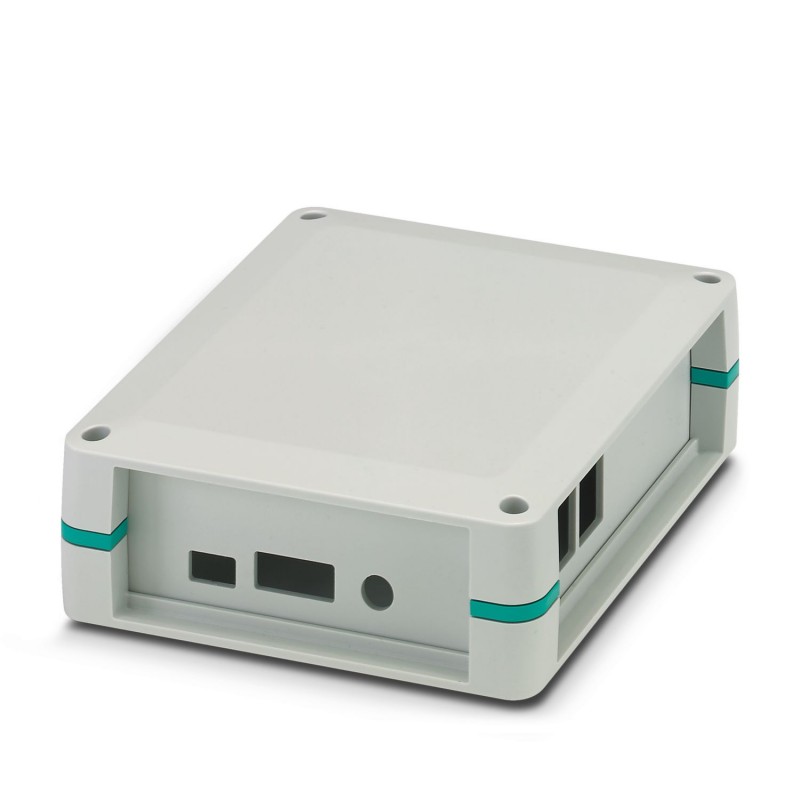

UCS 145-125-F-GD-RPI 7035 1019749 PHOENIX CONTACT Boîtier électronique
UCS 145-125-F-GD-RPI 7035
1019749
PHOENIX_CONTACT
Boîtier électronique
Boîtier complet pour cartes de circuits imprimés. Il comprend les moitiés du boîtier, les parois latérales avec des trous pour toutes les connexions pertinentes, des supports adhésifs pour la fixation de l’ordinateur Raspberry Pi modèle B2 et B3, des vis pour le boîtier et la fixation de la carte ; Couleur du boîtier gris clair avec inserts angulaires bleu turquoise
Boîtier complet pour circuits imprimés. Contient des demi-coques de boîtier, des parois latérales avec ouvertures pour toutes les connexions ouvertes, un bouchon collé pour fixer les cartes Raspberry Pi modèles B2 et B3, des vis pour la fixation de boîtiers et cartes ; Couleur de boîtier gris avec des inserts d’angle bleu turquoise
Armoires, coffrets, boites, baies, pupitres et accessoires > Coffret électronique vide
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million dix neuf mille sept cent quarante neuf |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626506982 |
| Poids par Pièce (hors emballage) | 396.500 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt dix neuf |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'élément de
| Type | UCS 145-125-F-GD-RPI 7035 |
|---|---|
| Ordonnance N°. | Million dix neuf mille sept cent quarante neuf |
| Type | plat |
| Type de logement | Universelle des boîtiers |
Spécifications des matériaux
| Couleur (similaire à RAL) | gris clair (7035) |
|---|---|
| L'indice d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PC |
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la dissipation de puissance) |
| D'humidité Relative (stockage/transport) | 80 % |
Carte PCB de données
| Note sur les titulaires de carte PCB | Ce produit est préparé pour un circuit imprimé. Supplémentaire d'un circuit imprimé peut être monté à l'aide de bandes adhésives (accessoires). |
|---|---|
| Carte PCB de l'épaisseur de la | 0,8 mm 3 mm ... |
| Type de montage sur platine | Boulon de fixation |
La dissipation de puissance, boîtier unique, à 20°C
| Température ambiante | 20 °C |
|---|---|
| Facteur de réduction | Un |
| Position de montage | vertical |
| La dissipation de puissance | 11 W |
La dissipation de puissance, boîtier unique à 30 °C
| Température ambiante | 30 °C |
|---|---|
| Facteur de réduction | 0.85 |
| Position de montage | vertical |
| La dissipation de puissance | 9.4 W |
La dissipation de puissance, seule de logement à 40 °C
| Température ambiante | 40 °C |
|---|---|
| Facteur de réduction | 0.7 |
| Position de montage | vertical |
| La dissipation de puissance | 7.7 W |
La dissipation de puissance, boîtier unique à 50 °C
| Température ambiante | 40 °C |
|---|---|
| Facteur de réduction | 0.55 |
| Position de montage | vertical |
| La dissipation de puissance | 6 W |
La dissipation de puissance, boîtier unique à 60 °C
| Température ambiante | 40 °C |
|---|---|
| Facteur de réduction | 0.4 |
| Position de montage | vertical |
| La dissipation de puissance | 4.4 W |
Résistance mécanique/tumbling baril
| Spécification | IEC 60068-2-31:2008-05 |
|---|---|
| La hauteur de chute | 50 cm |
| Nombre de cycles de baisse | Cinquante |
Test de Vibration
| Spécification | CEI 60068-2-6:2007-12 |
|---|---|
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| L'Amplitude | 0,15 mm (10 - 58.1 Hz) |
| L'accélération | 2g (58.1 - 150 Hz) |
| La durée de l'essai par axe | 2,5 h |
| Test directions | X-, Y - et Z-axe |
Choc
| Spécification | IEC 60068-2-27:2008-02 |
|---|---|
| La forme des impulsions | Demi-sinus |
| L'accélération | 15g |
| La durée du choc | 11 ms |
| Nombre de chocs par direction | Trois |
| Test directions | X, Y et l'axe Z (pos. et neg.) |
Thermostabilité (de butée à billes de test)
| Spécification | CEI 60695-10-2:2014-02 |
|---|---|
| La température de | 125 °C |
| La durée de l'essai | 1 h |
| La Force | 20 N |
Test pour évaluer le risque d'incendie (glow wire)
| Spécification | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| La température de | 850 °C |
| Le temps de l'exposition | 30 s |
Test pour les substances pouvant nuire à revêtement avec de la peinture ou du vernis
| Résultat | Test réussi |
|---|---|
| Spécification | VW PV 3.10.7:2005-02 |
Degrés de protection procurés par les enveloppes (code IP)
| Spécification | CEI 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
|---|---|
| Résultat, le degré de protection, le code de la propriété intellectuelle | IP00 |
Informations générales
| Note | Le boîtier peut être ouvert à un maximum de 10 fois. |
|---|---|
| Fixez les coussinets adhésifs: assurez-vous que la surface du logement est propre, sec et exempt de graisse. Plage de température: +18°C ... +30°C / Fermeture force de pression: 60 N / Fermeture pression-temps: 3 s |
Note sur le montage
| Route de tête de vis | Vis de connexion entre le boîtier moitiés: à Fente tournevis Torx®(T10) |
|---|---|
| Le montage de la carte PCB: à Fente tournevis Torx®(T7) |
Les Classifications
eCl@ss 5.1Vingt sept million cents quatre vingt mille cinq cent sixeCl@ss 6.0Vingt sept million cents quatre vingt mille huit centeCl@ss 7.0Vingt sept million cents quatre vingt deux mille sept cent deuxeCl@ss 8.0Vingt sept million cents quatre vingt deux mille sept cent deuxeCl@ss 9.0Vingt sept million cents quatre vingt deux mille sept cent deux
| Caractéristique | Valeur |
|---|---|
| Matériau (EF002169) | Autre |
| Couleur (EF000007) | Gris |
