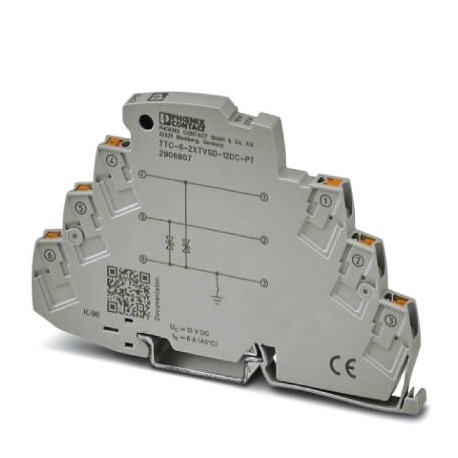

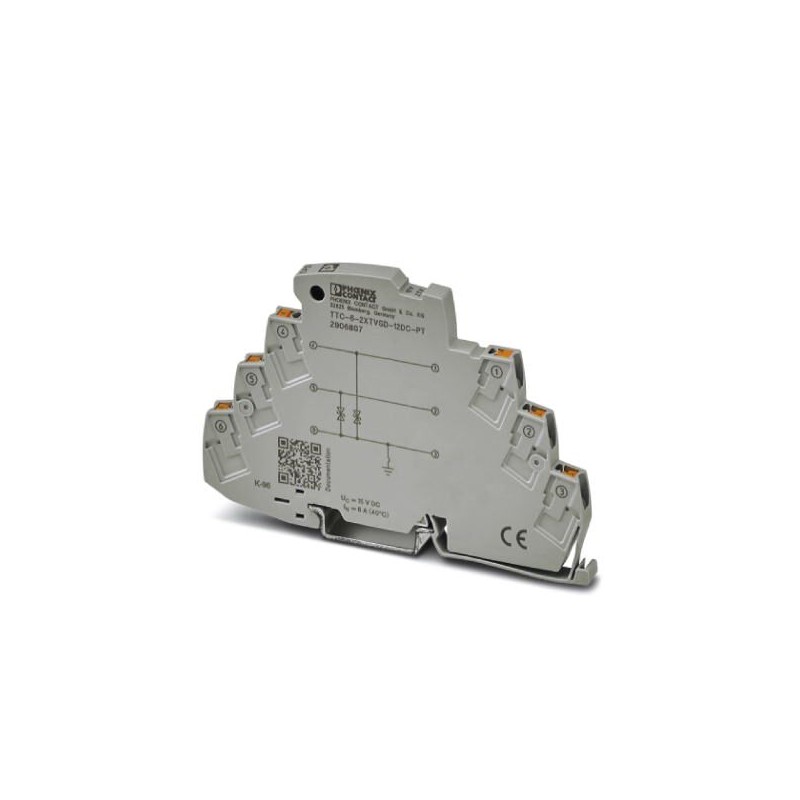

TTC-6-2XTVSD-12DC-PT 2906807 PHOENIX CONTACT Protezione fine dalle sovratensioni per due fili di segnale con..
TTC-6-2XTVSD-12DC-PT
2906807
PHOENIX_CONTACT
Protezione fine dalle sovratensioni per due fili di segnale con potenziale di riferimento comune.
Protezione contro le sovratensioni di precisione per due conduttori di segnale con potenziale di riferimento comune.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2906807 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL2262 - |
| Pagina catalogo | Pagina 148 (C_4_2019) |
| GTIN | 4055626135717 |
| Peso per pezzo (confezione esclusa) | 25,000 g |
| Numero tariffa doganale | 85363010 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Posizione elevata | ≤ 4000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PBT |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | grigio traffico A RAL 7042 |
| Tipo di montaggio | Guida di supporto: TH 35 - 7,5 mm |
| Tipo | Modulo guida monolitico |
| Direzione di azione | Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| Tensione nominale UN | 12 V DC |
| Massima tensione permanente UC | 15 V DC |
| 10 V AC | |
| Corrente di dimensionamento | 6 A (55 °C) |
| Corrente conduttori di terra IPE | ≤ 200 µA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 0,5 kA |
| Corrente dispersa Itotal(8/20) µs | 2 kA |
| Livello di protezione Up(conduttore-terra) | ≤ 35 V (C1 - 1 kV / 500 A) |
| ≤ 40 V (C2 - 2 kV/1 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 25 V (C3 - 100 A) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,3 dB (≤ 130 kHz / 150 Ω) |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 150 Ohm | tip. 420 kHz |
| Capacità (filo-terra) | tip. 5,2 nF |
| Resistenza per percorso | ≤ 100 mΩ |
| Prefusibile necessario massimo | 6,3 A (FF) |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 2 kV / 1 kA | |
| C3 - 100 A |
Dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 12 V |
