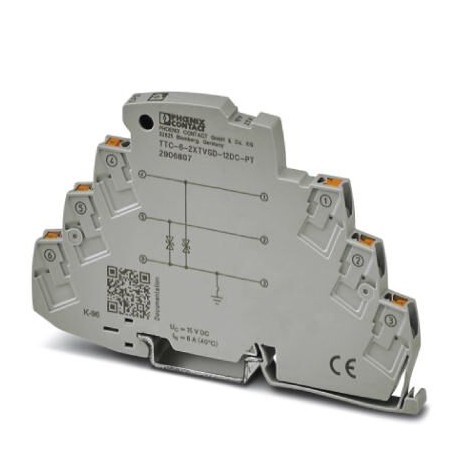

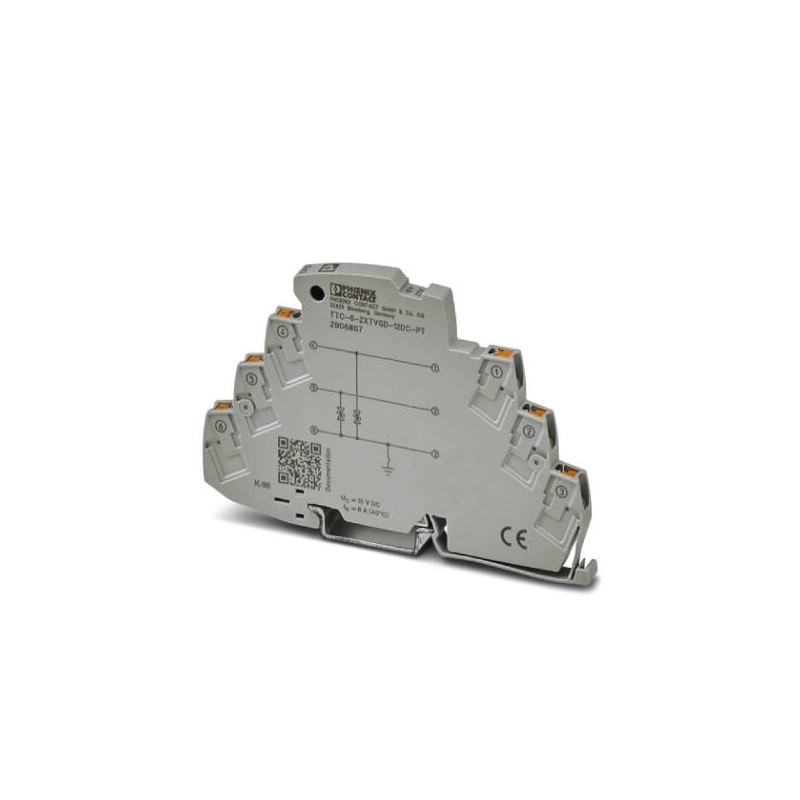

TTC-6-2XTVSD-12DC-PT 2906807 PHOENIX CONTACT Überspannungsfeinschutz für zwei Signaladern mit gemeinsamem Be..
TTC-6-2XTVSD-12DC-PT
2906807
PHOENIX_CONTACT
Überspannungsfeinschutz für zwei Signaladern mit gemeinsamem Bezugspotenzial.
Feinüberspannungsschutz für zwei Signalleiter mit gemeinsamem Referenzpotential.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2906807 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 148 (C-4-2019) |
| GTIN | 4055626135717 |
| Gewicht pro Stück (exklusive Verpackung) | 25,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 31,380 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Höhenlage | ≤ 4000 m (amsl (über normal Null)) |
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | PBT |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | verkehrsgrau A RAL 7042 |
| Montageart | Tragschiene: TH 35 - 7,5 mm |
| Bauform | Tragschienenmodul einteilig |
| Wirkungsrichtung | Line-Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| Nennspannung UN | 12 V DC |
| Höchste Dauerspannung UC | 15 V DC |
| 10 V AC | |
| Bemessungsstrom | 6 A (55 °C) |
| Schutzleiterstrom IPE | ≤ 200 µA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 0,5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 2 kA |
| Schutzpegel Up(Ader-Erde) | ≤ 35 V (C1 - 1 kV / 500 A) |
| ≤ 40 V (C2 - 2 kV / 1 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 25 V (C3 - 100 A) | |
| Ansprechzeit tA (Ader-Erde) | ≤ 1 ns |
| Einfügungsdämpfung aE, asym. | typ. 0,3 dB (≤ 130 kHz / 150 Ω) |
| Grenzfrequenz fg (3dB), asym. (PE) im 150 Ohm-System | typ. 420 kHz |
| Kapazität (Ader-Erde) | typ. 5,2 nF |
| Widerstand pro Pfad | ≤ 100 mΩ |
| Erforderliche Vorsicherung maximal | 6,3 A (FF) |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV / 500 A |
| C2 - 2 kV / 1 kA | |
| C3 - 100 A |
Anschlussdaten
| Anschlussart | Push-in-Anschluss |
|---|---|
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
| Merkmal | Wert |
|---|---|
| Nennspannung DC (EF008799) | 12 V |
