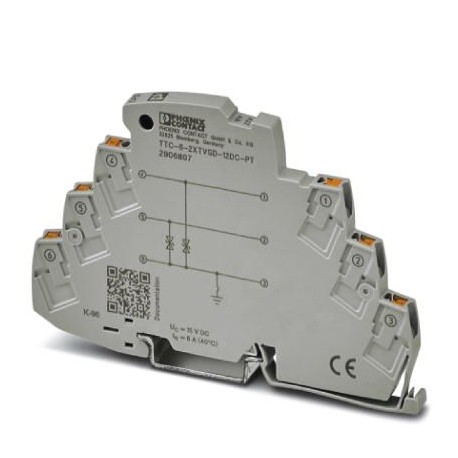

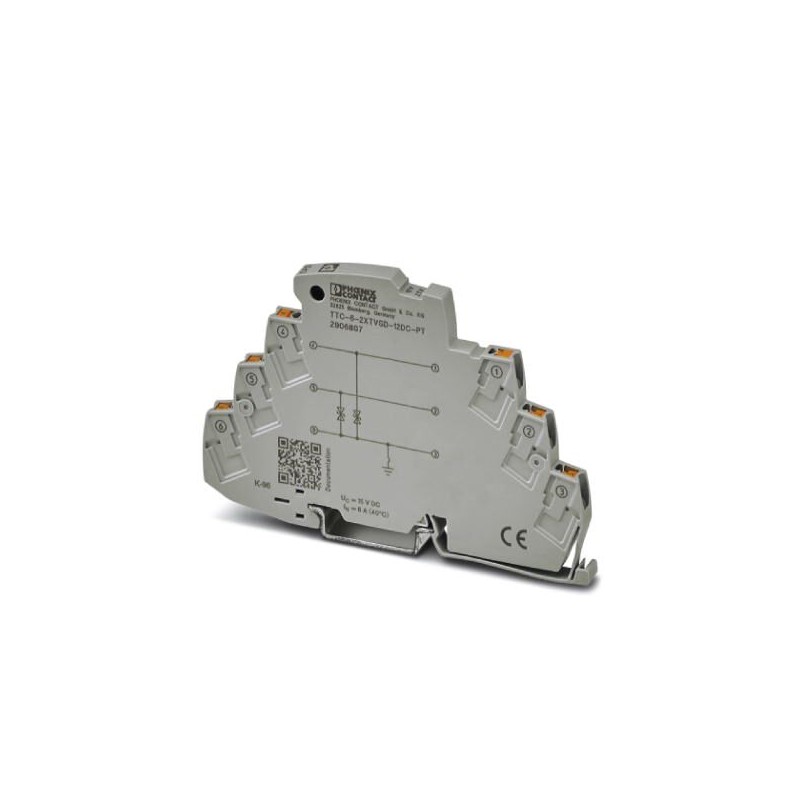

TTC-6-2XTVSD-12DC-PT 2906807 PHOENIX CONTACT Protection antisurtension précise pour deux fils de signaux à p..
TTC-6-2XTVSD-12DC-PT
2906807
PHOENIX_CONTACT
Protection antisurtension précise pour deux fils de signaux à potentiel de référence commun.
Protection fine contre les surtensions pour deux conducteurs de signal avec un potentiel de référence commun.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2906807 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 148 (C-4-2019) |
| GTIN | 4055626135717 |
| Poids par pièce (hors emballage) | 0,025 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 105,8 mm |
|---|---|
| Largeur | 6,2 mm +0,1 mm |
| Profondeur | 69,5 mm (avec profilé 7,5 mm) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Altitude | ≤ 4000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | gris signalisation A RAL 7042 |
| Type de montage | Profilé : TH 35 - 7,5 mm |
| Type | Module pour profilés monobloc |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| Tension nominale UN | 12 V DC |
| Tension permanente maximale UC | 15 V DC |
| 10 V AC | |
| Courant de référence | 6 A (55 °C) |
| Courant résidual IPE | ≤ 200 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 0,5 kA |
| Courant de décharge global Itotal(8/20) µs | 2 kA |
| Niveau de protection Up(fil-terre) | ≤ 35 V (C1 - 1 kV / 500 A) |
| ≤ 40 V (C2 - 2 kV / 1 kA) | |
| ≤ 25 V (C3 - 25 A) | |
| ≤ 25 V (C3 - 100 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 130 kHz / 150 Ω) |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 420 kHz |
| Capacité (fil-terre) | typ. 5,2 nF |
| Résistance par circuit | ≤ 100 mΩ |
| Protection max. en amont nécessaire | 6,3 A (FF) |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV / 500 A |
| C2 - 2 kV / 1 kA | |
| C3 - 100 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 12 V |
