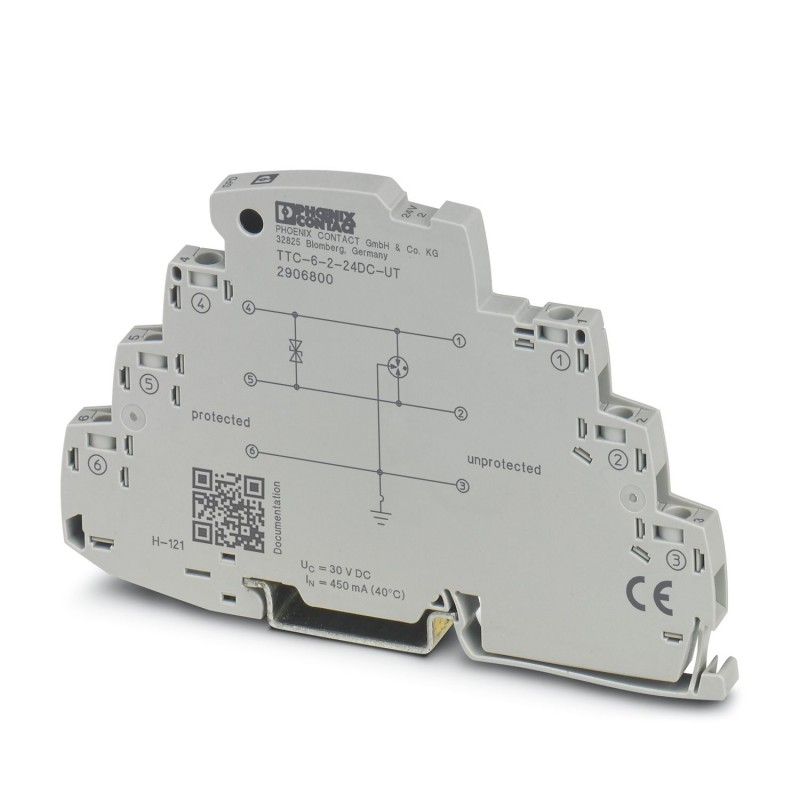

TTC-6-2-24DC-UT 2906800 PHOENIX CONTACT Protezione contro le sovratensioni per segnali di misura basati sull..
TTC-6-2-24DC-UT
2906800
PHOENIX_CONTACT
Protezione contro le sovratensioni per segnali di misura basati sulla resistenza.
Protezione contro la sovratensione per segnali di misura basati sulla resistenza. Utilizzabile nei circuiti di sicurezza fino a SIL 3.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | TERMITRAB complete |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | Modulo guida monolitico |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 24 V DC |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |  |
| Larghezza | 6,2 mm +0,1 mm |
| Altezza | 105,8 mm |
| Profondità | 69,5 mm (Con guida DIN da 7,5 mm) |
| Colore | grigio (RAL 7042) |
| grigio chiaro (RAL 7035) | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale isolante | PBT |
| Materiale custodia | PBT |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente nominale | 450 mA (80 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 0,5 kA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 0,5 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Livello di protezione Up(conduttore-conduttore) | ≤ 60 V (C1 - 1 kV / 500 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 50 V (C3 - 100 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 650 V (C1 - 1 kV / 500 A) |
| ≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 600 V (C3 - 25 A) | |
| ≤ 700 V (C3 - 100 A) | |
| Livello di protezione Upstatico (conduttore-terra) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Frequenza limite fg (3 dB), simm. nel sistema a 150 Ω | tip. 965 kHz |
| Capacità (filo-terra) | tip. 2,2 nF |
| Resistenza per percorso | ≤ 100 mΩ |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (FF) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 1 kV / 500 A |
| C3 - 100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Tempo di reset impulso (conduttore-terra) | ≤ 1 s |
| Dati tecnici aggiuntivi | |
| Corrente dispersa max. Itotale max(8/20) µs | 20 kA (1x) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 4000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
| EN 61643-21 | |
| Norme/disposizioni | EN 61643-21 |
| Nota | 2001 + A1:2009 + A2:2013 |
| Tipo di montaggio | Guida di supporto: TH 35 - 7,5 mm |
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 24 V |
