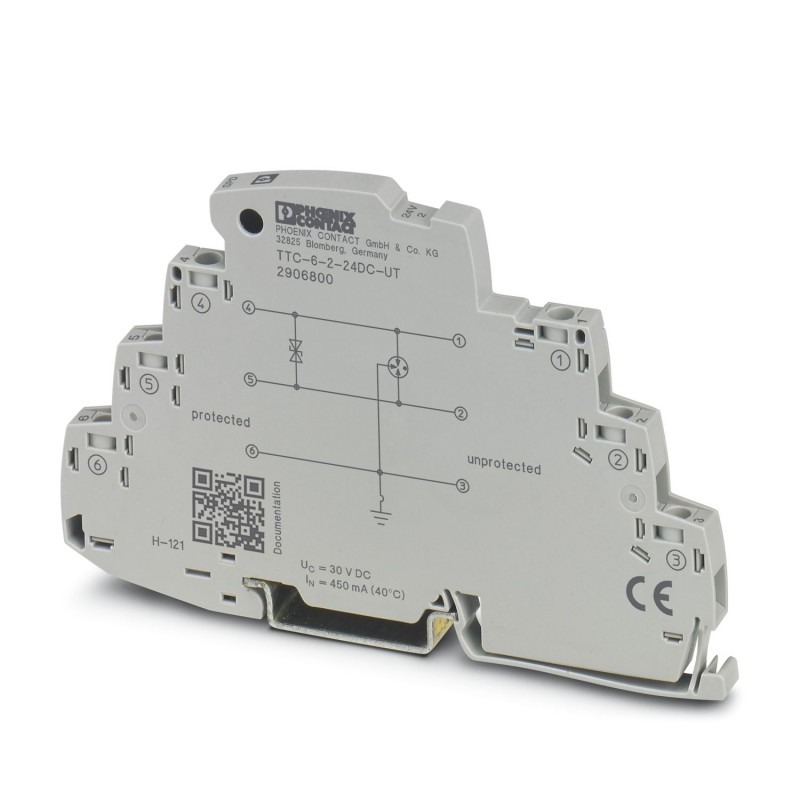

TTC-6-2-24DC-UT 2906800 PHOENIX CONTACT Protection antisurtension pour signaux de mesure liés à la résistanc..
TTC-6-2-24DC-UT
2906800
PHOENIX_CONTACT
Protection antisurtension pour signaux de mesure liés à la résistance.
Protection contre les surtensions pour les signaux de mesure dépendants de la résistance.
Parafoudre basse tension pour signaux de mesure liés à la résistance. Utilisable dans des circuits sécurisés jusqu'à SIL 3.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | TERMITRAB complete |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Module pour profilés monobloc |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 24 V DC |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Dessin coté |  |
| Largeur | 6,2 mm +0,1 mm |
| Hauteur | 105,8 mm |
| Profondeur | 69,5 mm (avec profilé 7,5 mm) |
| Couleur | gris (RAL 7042) |
| gris clair (RAL 7035) | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau isolant | PBT |
| Matériau du boîtier | PBT |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Tension permanente maximale UC | 30 V DC |
| 21 V AC | |
| Courant de référence | 450 mA (80 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 0,5 kA |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 0,5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Niveau de protection Up(fil-fil) | ≤ 60 V (C1 - 1 kV / 500 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 50 V (C3 - 100 A) | |
| Niveau de protection Up(fil-terre) | ≤ 650 V (C1 - 1 kV / 500 A) |
| ≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 600 V (C3 - 25 A) | |
| ≤ 700 V (C3 - 100 A) | |
| Niveau de protection Upstatique (fil-terre) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 300 kHz / 150 Ω) |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ω | typ. 965 kHz |
| Capacité (fil-terre) | typ. 2,2 nF |
| Résistance par circuit | ≤ 100 mΩ |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 500 mA (FF) |
| Courant de choc admissible (fil-fil) | C1 - 1 kV / 500 A |
| C3 - 100 A | |
| Courant de choc admissible (fil-terre) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Heure de réinitialisation d'impulsion (fil-terre) | ≤ 1 s |
| Caractéristiques techniques supplémentaires | |
| Courant de décharge global total Itotal max.(8/20) µs | 20 kA (1x) |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
| EN 61643-21 | |
| Normes/prescriptions | EN 61643-21 |
| Remarque | 2001 + A1:2009 + A2:2013 |
| Type de montage | Profilé : TH 35 - 7,5 mm |
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 24 V |
