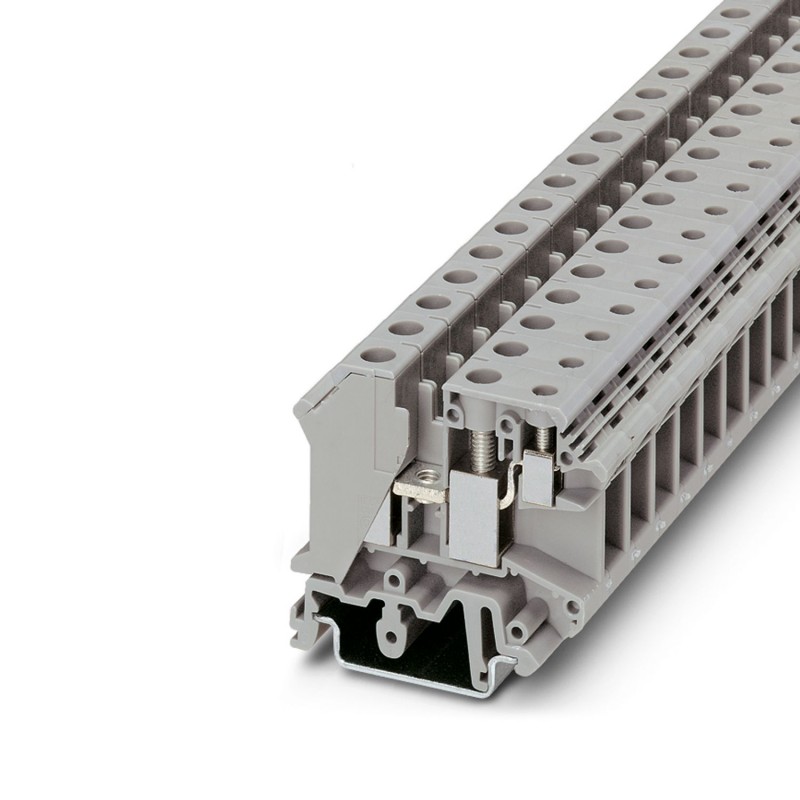

UK 10-PLUS 3001381 PHOENIX CONTACT Morsetto passante
UK 10-PLUS
3001381
PHOENIX_CONTACT
50
Morsetto passante
Morsetto componibile a 1 piano con doppio collegamento su un lato, sezione: 0,5 - 10 mm², AWG: 24 - 6, larghezza: 10,2 mm, colore: grigio
Morsetto passante, tensione nominale: 800 V, corrente nominale: 57 A, tipo di connessione: Connessione a vite, 1. piano, Sezione di dimensionamento: 10 mm2, sezione: 0,5 mm2 - 16 mm2, Connessione a vite, 1. piano, collegamento a destra, Sezione di dimensionamento: 4 mm2, sezione: 0,2 mm2 - 6 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Morsetti a più conduttori |
| Famiglia di prodotti | UK |
| Numero collegamenti | 3 |
| Numero di file | 2 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,82 W |
Dati di collegamento
| Numero di connessioni per ogni piano | 3 |
| Sezione nominale | 10 mm² |
| 1. piano | |
| Filettatura | M4 |
| Nota | Passante |
| Coppia di serraggio | 1,5 ... 1,8 Nm |
| Lunghezza di spelatura | 11 mm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 6 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 10 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 8 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 10 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 6 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 4 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,5 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 4 mm² |
| Corrente nominale | 57 A (con una sezione conduttore di 10 mm²) |
| Corrente di carico massima | 76 A (con collegamento conduttori da 16 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati) |
| Tensione nominale | 800 V |
| Sezione nominale | 10 mm² |
| 1. piano, collegamento a destra | |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 ... 0,8 Nm |
| Lunghezza di spelatura | 7 mm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore AWG | 24 ... 10 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 1,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1,5 mm² |
| Corrente nominale | 32 A (con una sezione conduttore di 6 mm²) |
| Corrente di carico massima | 41 A (con connessione a conduttori da 6 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati) |
| Tensione nominale | 800 V |
| Sezione nominale | 4 mm² |
Dimensioni
| Larghezza | 10,2 mm |
| Altezza | 53 mm |
| Profondità su NS 32 | 52 mm |
| Profondità su NS 35/7,5 | 47 mm |
| Profondità su NS 35/15 | 54,5 mm |
Indicazioni materiale
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Controlli elettrici
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 9,8 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 10 mm² | 1,2 kA |
| Resistenza alla corrente di breve durata 4 mm² | 0,48 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 2 kV |
| Risultato | Prova superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | No |
Controlli meccanici
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Guida di supporto/supporto di fissaggio | NS 32/NS 35 |
| Forza di prova valore nominale | 5 N |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,5 mm2/0,3 kg |
| 10 mm2/2 kg | |
| 16 mm2/2,9 kg | |
| Risultato | Prova superata |
Condizioni ambientali e della vita elettrica
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
| IEC 60947-7-1 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| corrente nominale In (EF008250) | 57 A |
| tensione nominale (EF000228) | 800 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di punti di fissaggio per ogni piano (EF002660) | 3 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 10.2 mm |
| altezza (EF000040) | 53 mm |
| profondità (EF000049) | 47 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3001381-UK 10-PLUS | 113 Kbytes |
|
