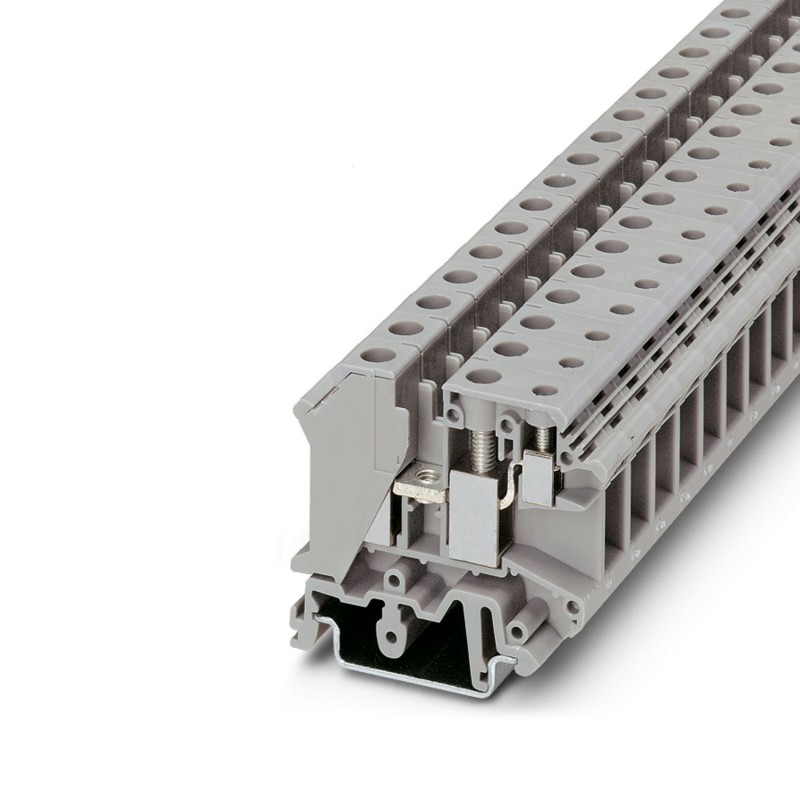

UK 10-PLUS 3001381 PHOENIX CONTACT Blocs de jonction simple
UK 10-PLUS
3001381
PHOENIX_CONTACT
50
Blocs de jonction simple
Bornier 1 étage avec double connexion d’un côté, section : 0,5 - 10 mm², AWG : 24 - 6, largeur : 10,2 mm, couleur : gris
Blocs de jonction simple, tension nominale: 800 V, intensité nominale: 57 A, type de raccordement: Raccordement vissé, 1er étage, Section de référence: 10 mm2, section : 0,5 mm2 - 16 mm2, Raccordement vissé, 1er étage connexion à droite, Section de référence: 4 mm2, section : 0,2 mm2 - 6 mm2, type de montage: NS 35/7,5, NS 35/15, NS 32, coloris: gris
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Blocs de jonction multiconducteurs |
| Gamme de produits | UK |
| Nombre de connexions | 3 |
| Nombre de rangées | 2 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 1,82 W |
Caractéristiques de raccordement
| Nombre de raccordements par étage | 3 |
| Section nominale | 10 mm² |
| 1er étage | |
| Filetage vis | M4 |
| Remarque | Jonction simple |
| Couple de serrage | 1,5 ... 1,8 Nm |
| Longueur à dénuder | 11 mm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,5 mm² ... 16 mm² |
| Section du conducteur AWG | 20 ... 6 (conversion selon CEI) |
| Section de conducteur souple | 0,5 mm² ... 10 mm² |
| Section de conducteur souple [AWG] | 20 ... 8 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 10 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 6 mm² |
| 2 conducteurs rigides de même section | 0,5 mm² ... 4 mm² |
| 2 conducteurs souples de même section | 0,5 mm² ... 4 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,5 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 4 mm² |
| Int. nom. | 57 A (pour section de conducteur 10 mm²) |
| Courant de charge maximal | 76 A (pour une section de raccordement de 16 mm² , la somme des intensités des conducteurs raccordés ne doit pas dépasser le courant de charge max.) |
| Tension nominale | 800 V |
| Section nominale | 10 mm² |
| 1er étage connexion à droite | |
| Filetage vis | M3 |
| Couple de serrage | 0,6 ... 0,8 Nm |
| Longueur à dénuder | 7 mm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section du conducteur AWG | 24 ... 10 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 4 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1,5 mm² |
| Int. nom. | 32 A (pour une section de conducteur de 6 mm²) |
| Courant de charge maximal | 41 A (pour une section de raccordement de 6 mm² , la somme des intensités des conducteurs raccordés ne doit pas dépasser le courant de charge max.) |
| Tension nominale | 800 V |
| Section nominale | 4 mm² |
Dimensions
| Largeur | 10,2 mm |
| Hauteur | 53 mm |
| Profondeur sur NS 32 | 52 mm |
| Profondeur sur NS 35/7,5 | 47 mm |
| Profondeur sur NS 35/15 | 54,5 mm |
Indications sur les matériaux
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Contrôles électriques
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 9,8 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 10 mm² | 1,2 kA |
| Résistance aux courants de courte durée 4 mm² | 0,48 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 2 kV |
| Résultat | Essai réussi |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
Contrôles mécaniques
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Profilé/support de fixation | NS 32/NS 35 |
| Force d'essai, valeur de consigne | 5 N |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Vitesse de rotation | 10 tr./min |
| Tours | 135 |
| Section de conducteur/poids | 0,5 mm2/0,3 kg |
| 10 mm2/2 kg | |
| 16 mm2/2,9 kg | |
| Résultat | Essai réussi |
Conditions environnementales et de durée de vie
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
| CEI 60947-7-1 |
Montage
| Type de montage | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Courant assigné In (EF008250) | 57 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre de positions de serrage par étage (EF002660) | 3 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 10.2 mm |
| Hauteur (EF000040) | 53 mm |
| Profondeur (EF000049) | 47 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3001381-UK 10-PLUS | 113 Kbytes |
|
