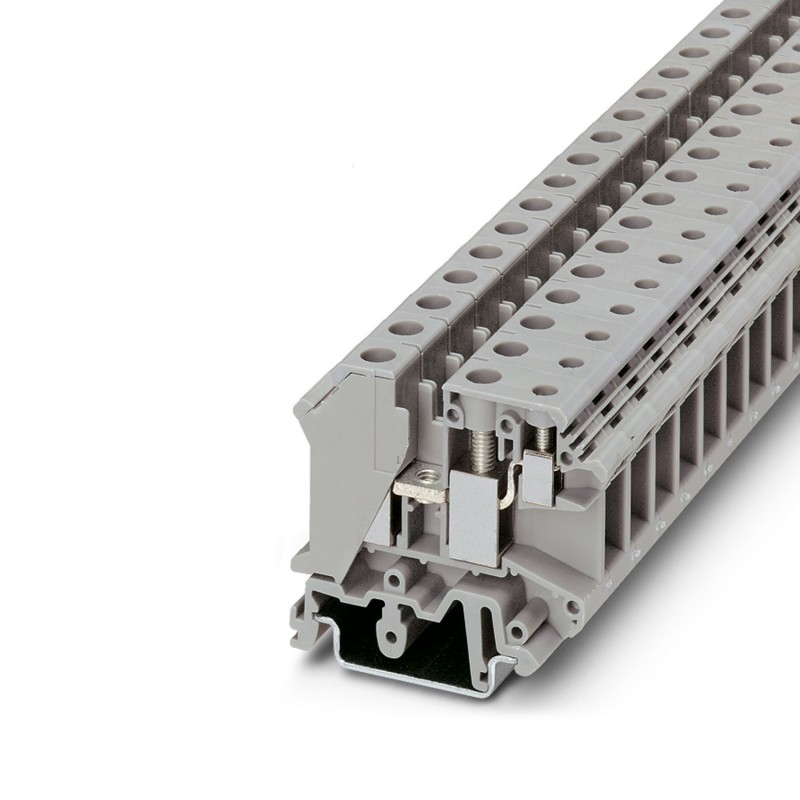

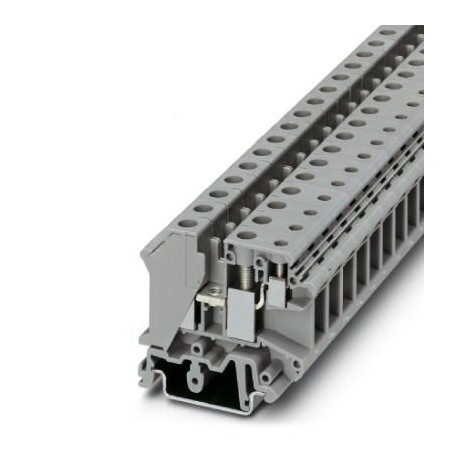

UK 10-PLUS 3001381 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 57 A, tipo de c..
UK 10-PLUS
3001381
PHOENIX_CONTACT
50
Borne de paso, tensión nominal: 800 V, corriente nominal: 57 A, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 10 mm², sección: 0,5 mm² - 16 mm², Conexión por tornillo, 1er piso, conexión a la derecha, Sección de dimensionamiento: 4 mm², sección: 0,2 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris
Borne de 1 piso con conexión doble en un lado, sección: 0,5 - 10 mm², AWG: 24 - 6, anchura: 10,2 mm, color: Gris
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne multiconductor |
| Familia de productos | UK |
| Número de conexiones | 3 |
| Número de filas | 2 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 1,82 W |
Datos de conexión
| Número de conexiones por piso | 3 |
| Sección nominal | 10 mm² |
| 1er piso | |
| Rosca de tornillo | M4 |
| Observación | Conexión de paso |
| Par de apriete | 1,5 ... 1,8 Nm |
| Longitud a desaislar | 11 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 6 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 10 mm² |
| Sección de cable flexible [AWG] | 20 ... 8 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 10 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 6 mm² |
| 2 conductores con la misma sección, rígidos | 0,5 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles | 0,5 mm² ... 4 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,5 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 4 mm² |
| Corriente nominal | 57 A (con una sección de conductor de 10 mm²) |
| Corriente de carga máxima | 76 A (con una conexión de conductores de 16 mm², la corriente de carga máxima no puede ser sobrepasada por la corriente suma de todos los conductores conectados) |
| Tensión nominal | 800 V |
| Sección nominal | 10 mm² |
| 1er piso, conexión a la derecha | |
| Rosca de tornillo | M3 |
| Par de apriete | 0,6 ... 0,8 Nm |
| Longitud a desaislar | 7 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Corriente nominal | 32 A (con una sección de conductor de 6 mm²) |
| Corriente de carga máxima | 41 A (Con una conexión de conductores de 6 mm², la corriente de carga máxima no debe ser sobrepasada por la corriente suma de todos los conductores conectados.) |
| Tensión nominal | 800 V |
| Sección nominal | 4 mm² |
Dimensiones
| Anchura | 10,2 mm |
| Altura | 53 mm |
| Profundidad en NS 32 | 52 mm |
| Profundidad en NS 35/7,5 | 47 mm |
| Profundidad en NS 35/15 | 54,5 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 9,8 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 10 mm² | 1,2 kA |
| Corriente admisible de corta duración 4 mm² | 0,48 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 32/NS 35 |
| Valor nominal Fuerza de ensayo | 5 N |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,2 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Resultado | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | |
| Velocidad de rotación | 10 r.p.m. |
| Rotaciones | 135 |
| Sección de conductor/Peso | 0,5 mm2/0,3 kg |
| 10 mm2/2 kg | |
| 16 mm2/2,9 kg | |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
| IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 | |
| NS 32 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Corriente nominal In (EF008250) | 57 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de puntos de sujeción por piso (EF002660) | 3 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 10.2 mm |
| Altura (EF000040) | 53 mm |
| Profundidad (EF000049) | 47 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Gris |
| Pisos puenteados internamente (EF002661) | Sí |
