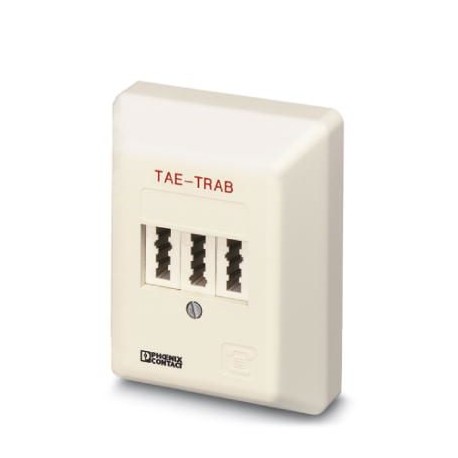

TAE-TRAB FM-NFN-AP 2749628 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TAE-TRAB FM-NFN-AP
2749628
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2749628 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3232 - |
| Pagina catalogo | Pagina 165 (C_4_2017) |
| GTIN | 4017918108199 |
| Peso per pezzo (confezione esclusa) | 79,600 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | ABS |
|---|---|
| Colore | bianco crema |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| IEC 60664-1 | |
| Specificamente utilizzabile nei Paesi | D |
| Tipo di montaggio | AP/montaggio a parete |
| Tipo | Montaggio su intonaco presa |
| Direzione di azione | Line-Line & Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 60 V DC |
| Massima tensione permanente UC | 185 V DC |
| Corrente di dimensionamento | 450 mA (≤ 40 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Corrente conduttori di terra IPE | ≤ 6 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Itotal(10/350) µs | 5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-filo) | 150 A |
| Corrente ad impulsi nominale Ian (10/700)µs (filo-terra) | 150 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 250 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 250 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 450 V |
| Livello di protezione Up(conduttore-conduttore) | ≤ 250 V (C2 - 10 kV / 5 kA) |
| ≤ 250 V (C1 - 1 kV / 500 A) | |
| ≤ 250 V (B2 - 4 kV / 100 A) | |
| Livello di protezione Up(conduttore-terra) | ≤ 500 V (C2 - 10 kV / 5 kA) |
| ≤ 450 V (C1 - 1 kV / 500 A) | |
| ≤ 400 V (B2 - 4 kV / 100 A) | |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | 0,3 dB (≤ 1 MHz / 150 Ω) |
| 0,3 dB (≤ 400 kHz / 600 Ω) | |
| Attenuazione d’inserzione aE, asimm. | 0,3 dB (≤ 400 kHz / 600 Ω) |
| Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 8 MHz |
| Frequenza limite fg (3dB), simm. nel sistema a 600 Ohm | tip. 2 MHz |
| Capacità (filo-filo) | tip. 200 pF (f=1 MHz / VR= 0 V) |
| Capacità (filo-terra) | tip. 15 pF (f=1 MHz / VR= 0 V) |
| Resistenza in serie | 2,2 Ω 10 % |
| Corrente di cortocircuito autoestinguente | 150 mA |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
| C1 - 1 kV/500 A | |
| B2 - 4 kV/100 A | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| C1 - 1 kV/500 A | |
| B2 - 4 kV/100 A | |
| D1 - 2,5 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
Dati di collegamento
| Collegamento | Connessione a vite & TAE 6 |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | 3x TAE-NFN |
| Tecnica di connessione | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Lunghezza di spelatura | 6 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
Collegamento compensazione potenziale
| Collegamento | Morsetto a vite |
|---|---|
| Lunghezza di spelatura | 6 mm |
| Coppia min. | 0,5 Nm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| Norme/disposizioni | DIN EN 61643-21 2002 |
| IEC 61643-21 2000 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2749628-TAE-TRAB FM-NFN-AP | 116 Kbytes |
|
