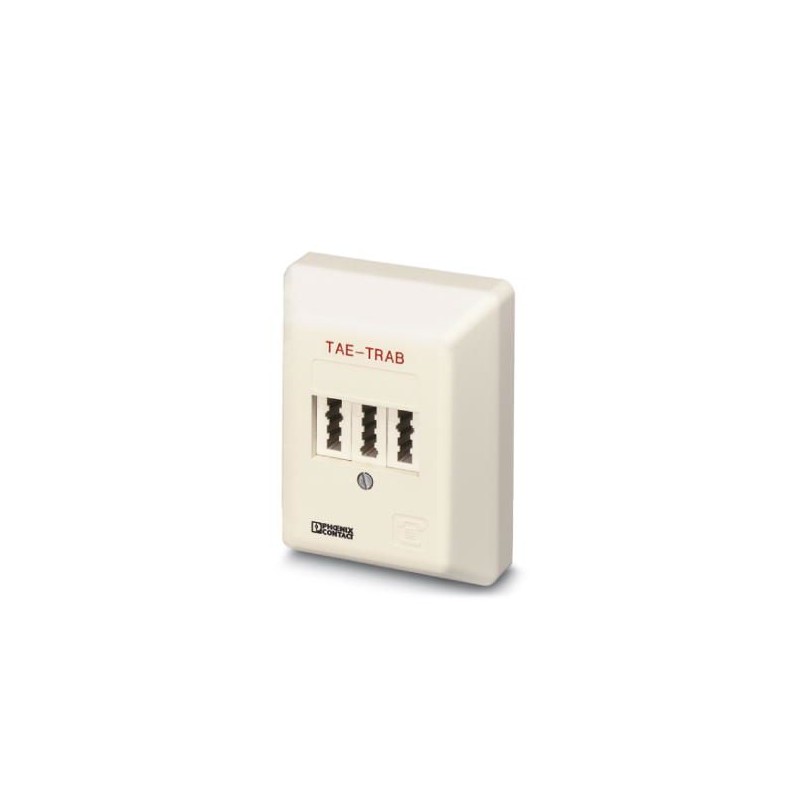

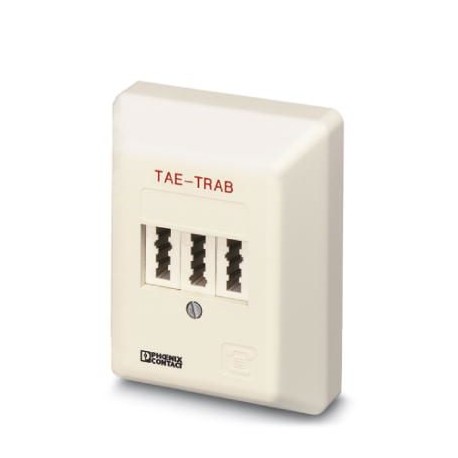

TAE-TRAB FM-NFN-AP 2749628 PHOENIX CONTACT Dispositif de protection antisurtension
TAE-TRAB FM-NFN-AP
2749628
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2749628 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 165 (C-4-2017) |
| GTIN | 4017918108199 |
| Poids par pièce (hors emballage) | 0,080 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | ABS |
|---|---|
| Coloris | blanc crème |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664-1 | |
| S'utilise dans les pays | D |
| Type de montage | Montage en saillie/mural |
| Type | Prise montage en saillie |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 60 V DC |
| Tension permanente maximale UC | 185 V DC |
| Courant de référence | 450 mA (≤ 40 °C) |
| Courant utile de service ICpour UC | ≤ 10 µA |
| Courant résidual IPE | ≤ 6 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge global Itotal(10/350) µs | 5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 100 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-fil) | 150 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-terre) | 150 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 250 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 250 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 450 V |
| Niveau de protection Up(fil-fil) | ≤ 250 V (C2 - 10 kV / 5 kA) |
| ≤ 250 V (C1 - 1 kV / 500 A) | |
| ≤ 250 V (B2 - 4 kV / 100 A) | |
| Niveau de protection Up(fil-terre) | ≤ 500 V (C2 - 10 kV / 5 kA) |
| ≤ 450 V (C1 - 1 kV / 500 A) | |
| ≤ 400 V (B2 - 4 kV / 100 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | 0,3 dB (≤ 1 MHz / 150 Ω) |
| 0,3 dB (≤ 400 kHz / 600 Ω) | |
| Perte d'insertion aE, asym. | 0,3 dB (≤ 400 kHz / 600 Ω) |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 8 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ohm | typ. 2 MHz |
| Capacité (fil-fil) | typ. 200 pF (f=1 MHz / VR= 0 V) |
| Capacité (fil-terre) | typ. 15 pF (f=1 MHz / VR= 0 V) |
| Résistance en série | 2,2 Ω 10 % |
| Courant de court-circuit avec autoextinction | 150 mA |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
| C1 - 1 kV/500 A | |
| B2 - 4 kV/100 A | |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| C1 - 1 kV/500 A | |
| B2 - 4 kV/100 A | |
| D1 - 2,5 kA | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé & TAE 6 |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | 3x TAE-NFN |
| Technique de raccordement | Raccordement vissé |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 6 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 26 ... 16 |
Connexion de l'équipotentialité
| Type de raccordement | Bloc de jonction à vis |
|---|---|
| Longueur à dénuder | 6 mm |
| Couple de serrage min. | 0,5 Nm |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 16 |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| Normes/prescriptions | DIN EN 61643-21 2002 |
| CEI 61643-21 2000 |
Classifications
