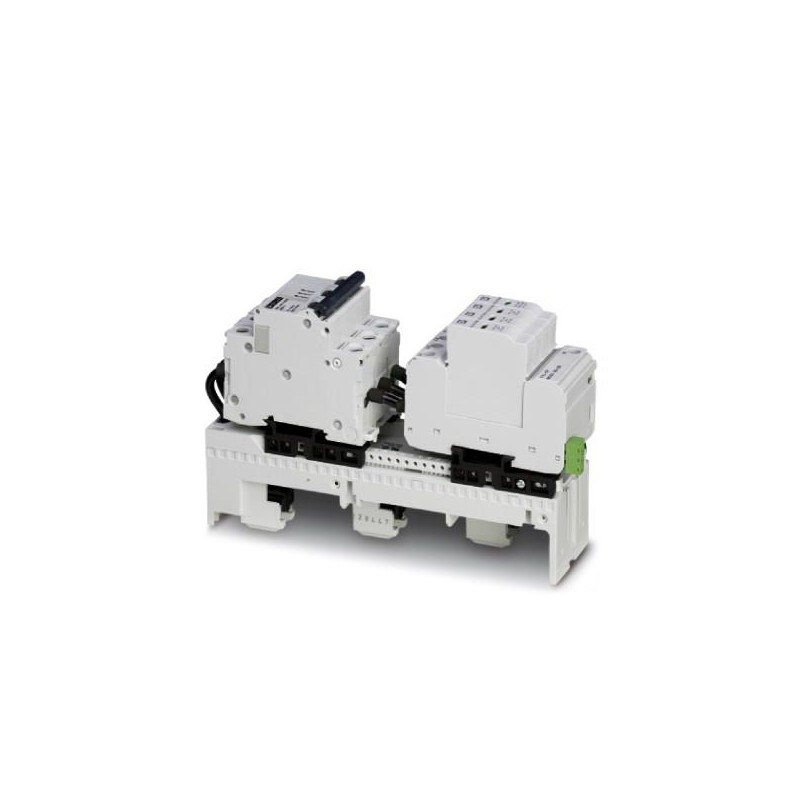

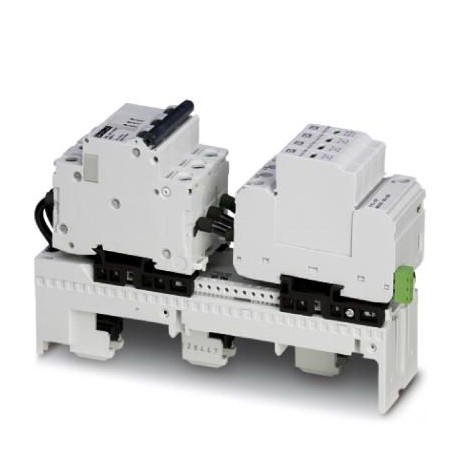

VAL-CP-MOSO 60-3S-FM 2804403 PHOENIX CONTACT Scaricatori di sovratensioni tipo 2
VAL-CP-MOSO 60-3S-FM
2804403
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Combinazione di protezione contro le sovratensioni di tipo 2 e prefusibile dello scaricatore con monitoraggio dello scaricatore, in combinazione con indicazione di stato e contatto di indicazione remota. Versione: sistema a 5 conduttori (L1, L2, L3, N, PE), installazione in tecnologia di sistema da 60 mm (sistema a sbarre)
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2804403 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1313 - |
| Pagina catalogo | Pagina 68 (C_4_2017) |
| GTIN | 4046356317825 |
| Peso per pezzo (confezione esclusa) | 1.208,000 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 75 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TN-S |
| TT | |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Tipo di montaggio | Serie da 60 mm (barra conduttrice) |
| Colore | blu-grigio |
| nero intenso RAL 9005 | |
| Materiale custodia | PBT |
| PA 6 | |
| PA 6.6 | |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo per tecnica di sistema da 60 mm |
| N. poli | 4 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Circuito di protezione
| Tensione nominale UN | 240/415 V AC (TN-S) |
|---|---|
| 240/415 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC(L-N) | 350 V AC |
| Massima tensione permanente UC(L-PE) | 350 V AC |
| Massima tensione continua UC(N-PE) | 264 V AC |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20)µs | 20 kA |
| Max. corrente dispersa Imax(8/20) µs (L-N) | 25 kA |
| Max. corrente dispersa Imax(8/20) µs (L-PE) | 25 kA |
| Max. corrente dispersa Imax(8/20) µs (N-PE) | 40 kA |
| Capacità di estinzione di corrente susseguente Ifi(N-PE) | 100 A (264 V AC) |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up(L-N) | ≤ 2,5 kV |
| Livello di protezione Up(N-PE) | ≤ 1,5 kV |
| Tensione residua Ures(L-N) | ≤ 2,1 kV (con In) |
| ≤ 1,9 kV (a 10 kA:) | |
| ≤ 1,8 kV (a 5 kA:) | |
| ≤ 1,7 kV (a 3 kA:) | |
| Tensione residua Ures(L-PE) | ≤ 2,3 kV (con In) |
| ≤ 2 kV (a 10 kA:) | |
| ≤ 1,9 kV (a 5 kA:) | |
| ≤ 1,8 kV (a 3 kA:) | |
| Tensione residua Ures(N-PE) | ≤ 0,5 kV (con In) |
| ≤ 0,5 kV (a 10 kA:) | |
| ≤ 0,5 kV (a 5 kA:) | |
| ≤ 0,5 kV (a 3 kA:) | |
| Comportamento TOV in caso di UT(L-N) | 415 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT(N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo di eccitazione tA(L-N) | ≤ 25 ns |
| Tempo di eccitazione tA(L-PE) | ≤ 100 ns |
| Tempo di eccitazione tA(N-PE) | ≤ 100 ns |
| Prefusibile massimo per cablaggio standard | non necessario |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Corrente d'esercizio | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Collegamento | Morsetto a vite estraibile |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
Dati di connessione
| Denominazione collegamento | Connessione conduttore PE |
|---|---|
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 16 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 25 mm² |
| Sezione conduttore AWG | 12 ... 4 |
| Denominazione collegamento | Collegamento conduttore N |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 16 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 25 mm² |
| Sezione conduttore AWG | 12 ... 4 |
| Denominazione collegamento | Connessione conduttore di fase |
| Collegamento | Sistema di barre conduttrici da 60 mm |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | Sì |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 20 kA |
| corrente impulsiva di scarica (8/20 µs) max. (EF012274) | 25 kA |
| tensione permanente AC max. (EF004198) | 350 V |
| livello di protezione L-N (EF004236) | 2.5 kV |
| livello di protezione N-PE (EF008796) | 1.5 kV |
| resistenza al corto circuito (Isccr) (EF012627) | 25 kA |
| fusibile ausiliario integrato (EF008797) | Sì |
| senza corrente di perdita (EF016002) | No |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 2.5 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 16 mm² |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
