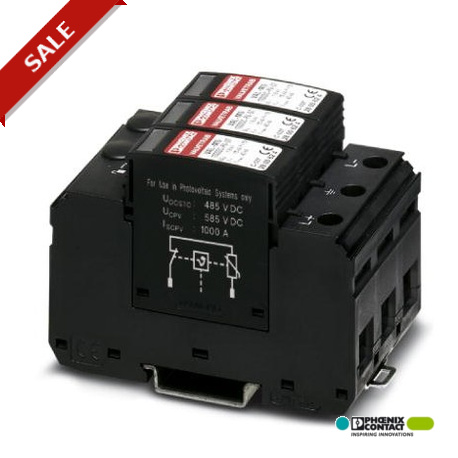

VAL-MS 1000DC-PV/2+V 2800628 PHOENIX CONTACT Scar. di sovratens. per sistemi a tens. continua isolati a 2 po.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

VAL-MS 1000DC-PV/2+V 2800628 PHOENIX CONTACT Scar. di sovratens. per sistemi a tens. continua isolati a 2 po..

VAL-MS 1000DC-PV/2+V

2800628

PHOENIX_CONTACT

Scar. di sovratens. per sistemi a tens. continua isolati a 2 poli 1000 V DC, per mont. su guida di supp., elemento base a 3 poli, tre elementi di protez. estraibili controllati termicamente, messaggio di stato su ogni conn.

Maggiori dettagli


Trabtech (TT)

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $238.56
Prezzo unitario: $238.56

Quantità Prezzo
1+$238.56
2+$218.58
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Dimensioni

Altezza90 mm
Larghezza53,4 mm
Profondità65,5 mm
Unità del passo3 TE

Condizioni ambientali

Grado di protezioneIP20 (solo in caso di utilizzo di tutti i punti di connessione)
Temperatura ambiente (esercizio)-40 °C ... 80 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 80 °C
Posizione elevata≤ 2000 m (amsl (su zero normale))
Umidità dell'aria consentita (esercizio)5 % ... 95 %
Urti (esercizio)60g (Semi sinusoidale / 11ms / 3x XYZ)
Vibrazione (esercizio)7,5g (5-500 Hz / 2,5 h / XYZ)

Generalità

Norme/disposizioniEN 50539-11 2013
Classe di prova IECPV T2
PV T2
Numero di porteOne
Comportamento in caso di guastoOCM (Comportamento in caso di errore di separazione)
Configurazione di collegamentoConfigurazione a Y
Design SPDTipo a limitazione di corrente
Luogo di installazioneVano interno
AccessibilitàAccessibile
Luogo di montaggio del dispositivo di separazioneInterno
Tipo di montaggioGuida di supporto: 35 mm
Colorenero intenso RAL 9005
Materiale custodiaPA 6.6-FR
PBT-FR
Grado d'inquinamento2
Distanza tra parti attive e con messa a terra8 mm
Classe di combustibilità a norma UL 94V-0
EsecuzioneModulo guida bicomponente a innesto
Segnalazione protezione contro le sovratensioni guastaottico

Altre descrizioni

NotaIl dispositivo è previsto per il montaggio in una custodia con protezione da contatto. Assicurare una distanza di almeno 8 mm sui lati e nell'area di connessione tra componenti attivi e con messa a terra.

Circuito di protezione lato tensione continua (DC)

Massima tensione permanente UCPV1170 V DC
Tensione a vuoto UOCSTC≤ 970 V DC
Resistenza ai corto circuiti ISCPV1000 A
Corrente di esercizio permanente ICPV< 20 µA
Corrente di carico nom. IL80 A
Corrente conduttori di terra IPE≤ 20 µA DC
≤ 250 µA AC
Assorbimento di potenza in standby PC≤ 25 mVA
Corrente nominale dispersa In(8/20) µs (L+) - (L-)15 kA
Corrente nominale dispersa In(8/20) µs (L+) - PE15 kA
Corrente nominale dispersa In(8/20) µs (L-) - PE15 kA
Max. corrente dispersa Imax(8/20) µs (L+) - (L-)40 kA
Max. corrente dispersa Imax (8/20) µs (L+) - PE40 kA
Max. corrente dispersa Imax (8/20) µs (L-) - PE40 kA
Corrente dispersa ITotale(8/20) µs40 kA
Livello di protezione Up(L+) - (L-)≤ 3,7 kV
Livello di protezione Up(L+) - PE≤ 3,7 kV
Livello di protezione Up(L-) - PE≤ 3,7 kV
Tensione residua Ures(L+) - (L-)≤ 3,7 kV (con In)
≤ 3,1 kV (a 5 kA:)
≤ 3,5 kV (a 10 kA:)
≤ 4 kV (con 20 kA)
≤ 4,6 kV (a 30 kA)
≤ 5 kV (a 40 kA)
Tensione residua Ures(L+) - PE≤ 3,7 kV (con In)
≤ 3,1 kV (a 5 kA:)
≤ 3,5 kV (a 10 kA:)
≤ 4 kV (con 20 kA)
≤ 4,6 kV (a 30 kA)
≤ 5 kV (a 40 kA)
Tensione residua Ures(L-) - PE≤ 3,7 kV (con In)
≤ 3,1 kV (a 5 kA:)
≤ 3,5 kV (a 10 kA:)
≤ 4 kV (con 20 kA)
≤ 4,6 kV (a 30 kA)
≤ 5 kV (a 40 kA)
Tempo di risposta tA(L+) - (L-)≤ 25 ns
Tempo di risposta tA(L+) - PE≤ 25 ns
Tempo di risposta tA(L-) -PE≤ 25 ns
Resistenza d'isolamento Riso> 5 GΩ (con 500 V DC)

Dati di connessione

CollegamentoConnessione a vite
Sezione conduttore flessibile min.1,5 mm²
Sezione conduttore flessibile max.25 mm²
Sezione conduttore rigido min.1,5 mm²
Sezione conduttore rigido max.35 mm²
Sezione conduttore AWG15 ... 2
10 ... 2 (UL)
FilettaturaM5
Coppia di serraggio4,5 Nm
30 lbf-in. (UL)
Lunghezza di spelatura16 mm
CollegamentoMorsetti Biconnect
Sezione conduttore flessibile min.1,5 mm²
Sezione conduttore flessibile max.16 mm²
FilettaturaM5

Specifiche UL

Tipo SPD4 (for Type 2 photovoltaic applications)
Tensione permanente massima MCOV (L+) - (L-)1170 V DC
Tensione permanente massima MCOV (L+) - G1170 V DC
Tensione permanente massima MCOV (L-) - G1170 V DC
Tensione nominale970 V AC
Dispositivi di protezione(L+) - (L-)
(L+) - G
(L-) - G
Sistema di ripartizione dell'energia1
Protezione tensione nominale VPR (L+) - (L-)2,5 kV
Protezione tensione nominale VPR (L+) - G2,5 kV
Protezione tensione nominale VPR (L-) -G2,5 kV
Corrente nominale dispersa In(L+) - (L-)10 kA
Corrente nominale dispersa In(L+) - G10 kA
Corrente nominale dispersa In(L-) - G10 kA
