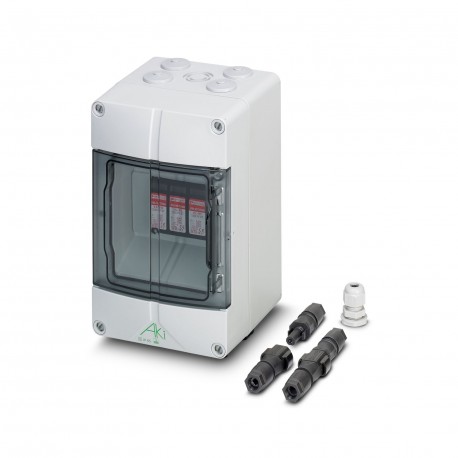

PV-SET 1000 DC 2804445 PHOENIX CONTACT Set dispositivi protez. contro le sovratensioni
PV-SET 1000 DC
2804445
PHOENIX_CONTACT
Set dispositivi protez. contro le sovratensioni
Protezione contro le sovratensioni in custodia IP65 per impianti fotovoltaici a stringa singola fino a 1000 V DC, collegamento mediante maschio/femmina multicontatto.
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Classe di prova IEC | PV T2 |
| Tipo | Custodia di installazione |
| Distanza tra parti attive e con messa a terra | 8 mm |
| Numero di poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Caratteristiche di isolamento | |
| Classe di protezione | II |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
Caratteristiche elettriche
| Corrente nominale IN | 25 A DC |
| Indicazione/segnalazione a distanza | |
| Funzione di inserzione | Contatti di scambio a 1 polo |
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente d'esercizio | 5 mA AC ... 1,5 A |
| 1,5 A DC | |
Dati di collegamento
| PE | |
| Collegamento | Morsetti a vite |
| Filettatura | M5 |
| Coppia min. | 4,5 Nm |
| Coppia di serraggio | 4,5 Nm ... 30 lbf-in. (UL) |
| Lunghezza di spelatura | 16 mm |
| Collegamento | MC 1,5/3 |
| Filettatura | M2 |
| Coppia min. | 0,25 Nm |
| Coppia di serraggio | 2 lbf-in. ... 4 lbf-in. |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
Dimensioni
| Disegno quotato |  |
| Larghezza | 125 mm |
| Altezza | 200 mm |
| Profondità | 122 mm |
| Unità modulare | 5 TE |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V2 (Gehäuse / Deckel) |
| V0 (Steckverbinder) | |
| Materiale coperchio | Policarbonato, trasparente |
| Materiale custodia | Policarbonato, rinforzato con fibra di vetro |
| Materiale connettore | PA |
Circuito di protezione
| Direzione di azione | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Massima tensione permanente UC | 1000 V DC |
| Corrente di carico nom. IL | ≤ 80 A DC |
| Corrente conduttori di terra IPE | ≤ 20 µA |
| ≤ 250 µA AC | |
| Assorbimento di potenza in standby PC | ≤ 20 mW |
| Corrente nominale dispersa In(8/20) µs (L+) - (L-) | 15 kA |
| Corrente nominale dispersa In(8/20) µs (L-) - PE | 15 kA |
| Max. corrente dispersa Imax(8/20) µs (L+) - (L-) | 40 kA |
| Corrente dispersa Itotal(8/20) µs | 40 kA |
| Livello di protezione Up(L+) - (L-) | ≤ 3,7 kV |
| Livello di protezione Up(L+) - PE | ≤ 3,7 kV |
| Livello di protezione Up(L-) - PE | ≤ 3,7 kV |
| Tensione residua Ures(L+) - (L-) | ≤ 3,7 kV (con In) |
| ≤ 3,1 kV (a 5 kA:) | |
| ≤ 3,5 kV (a 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (a 30 kA) | |
| ≤ 5 kV (a 40 kA) | |
| Tensione residua Ures(L+) - PE | ≤ 3,7 kV (con In) |
| ≤ 3,1 kV (a 5 kA:) | |
| ≤ 3,5 kV (a 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (a 30 kA) | |
| ≤ 5 kV (a 40 kA) | |
| Tensione residua Ures(L-) - PE | ≤ 3,7 kV (con In) |
| ≤ 3,1 kV (a 5 kA:) | |
| ≤ 3,5 kV (a 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (a 30 kA) | |
| ≤ 5 kV (a 40 kA) | |
| Tempo di risposta tA(L+) - (L-) | ≤ 25 ns |
| Tempo di risposta tA(L+) -PE | ≤ 25 ns |
| Tempo di risposta tA(L-) -PE | ≤ 25 ns |
| Prefusibile massimo per cablaggio standard | non necessario |
| Circuito di protezione lato tensione continua (DC) | |
| Resistenza tensione impulsiva di dimensionamento Uimp | 6 kV |
| Corrente di cortocirc. ISCSTC | 25 A DC |
| Tensione a vuoto UOCSTC | 830 V DC (Generatore solare) |
| Max. corrente dispersa Imax(8/20) µs (L+) - (L-) | 40 kA |
| Corrente di scarica max. Imax(8/20) µs (L-) - PE | 40 kA |
| Corrente di scarica max. Imax(8/20) µs (L+) - PE | 40 kA |
| Tempo di risposta tA(L+) - (L-) | ≤ 25 ns |
| Tempo di risposta tA(L+) -PE | ≤ 25 ns |
| Tempo di risposta tA(L-) -PE | ≤ 25 ns |
| Prefusibile consigliato massimo | non necessario |
| Corrente dispersa Itotal(8/20) µs | 40 kA |
| Resistenza d'isolamento Riso | > 5 GΩ (con 500 V DC) |
| Prefusibile massimo per cablaggio standard | non necessario |
| Corrente nominale dispersa In(8/20) µs (L+) - (L-) | 15 kA |
| Corrente nominale dispersa In(8/20) µs (L+) - PE | 15 kA |
| Corrente nominale dispersa In(8/20) µs (L-) - PE | 15 kA |
| Corrente di carico nom. IL | ≤ 80 A DC |
| Tensione residua Ures(L+) - (L-) | ≤ 3,7 kV (con In) |
| ≤ 3,1 kV (a 5 kA:) | |
| ≤ 3,5 kV (a 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (a 30 kA) | |
| ≤ 5 kV (a 40 kA) | |
| Tensione residua Ures(L+) - PE | ≤ 3,7 kV (con In) |
| ≤ 3,1 kV (a 5 kA:) | |
| ≤ 3,5 kV (a 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (a 30 kA) | |
| ≤ 5 kV (a 40 kA) | |
| Tensione residua Ures(L-) - PE | ≤ 3,7 kV (con In) |
| ≤ 3,1 kV (a 5 kA:) | |
| ≤ 3,5 kV (a 10 kA) | |
| ≤ 4 kV (con 20 kA) | |
| ≤ 4,6 kV (a 30 kA) | |
| ≤ 5 kV (a 40 kA) | |
| Corrente conduttori di terra IPE | ≤ 20 µA |
| ≤ 250 µA AC | |
| Livello di protezione Up(L+) - (L-) | ≤ 3,7 kV |
| Livello di protezione Up(L+) - PE | ≤ 3,7 kV |
| Livello di protezione Up(L-) - PE | ≤ 3,7 kV |
| Assorbimento di potenza in standby PC | ≤ 20 mW |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP65 | |
| Resistenza agli urti | IK08 |
| Condizioni ambientali | A, B |
| Temperatura ambiente (esercizio) | -30 °C ... 55 °C |
Normative e prescrizioni
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | EN 50539-11 |
| Norme/disposizioni | IEC 61439-2 |
| Nota | 2011 |
| Norme/disposizioni | EN 61439-2 |
| Nota | 2011 |
| Norme/disposizioni | EN 50539-11 |
| Nota | Protezione contro le sovratensioni |
Montaggio
| Tipo di montaggio | AP/montaggio a parete |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PHOENIX CONTACT-2804445-PV-SET 1000 DC | 119 Kbytes |
 |
