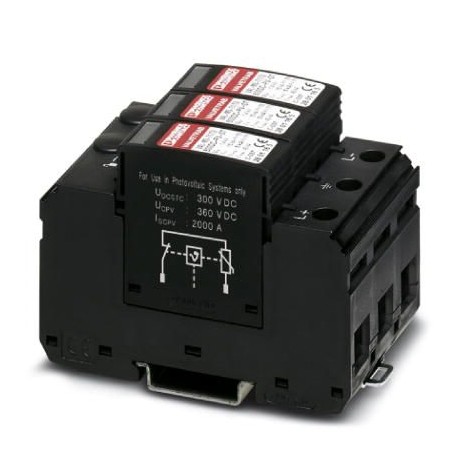

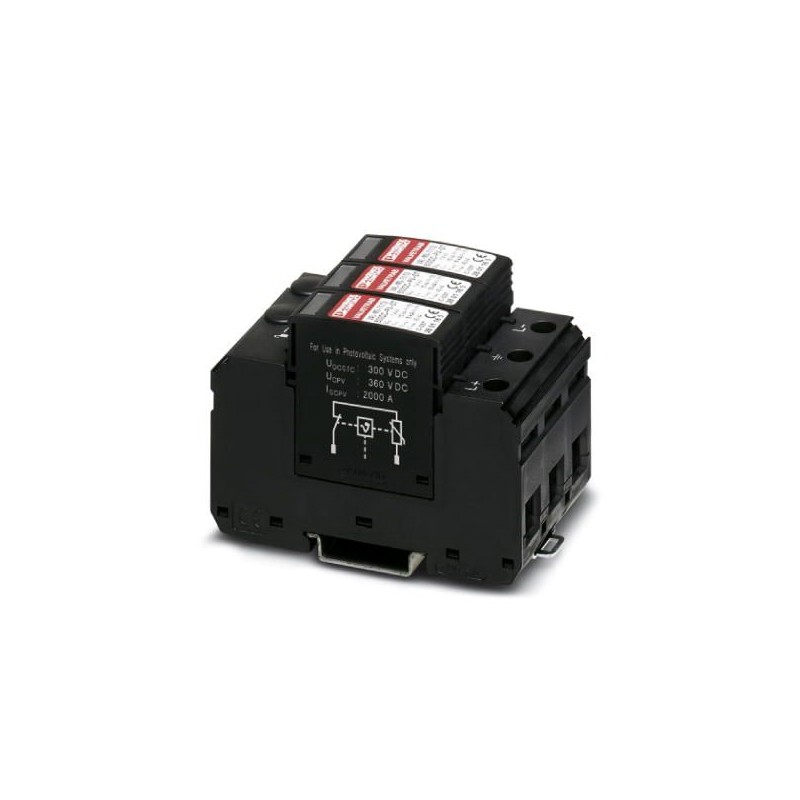

VAL-MS-T1/T2 600DC-PV/2+V 2801163 PHOENIX CONTACT Scaricatore di corrente atmosferica/sovratensione tipo 1/2
VAL-MS-T1/T2 600DC-PV/2+V
2801163
PHOENIX_CONTACT
Scaricatore di corrente atmosferica/sovratensione tipo 1/2
Dispositivo di protezione contro le sovratensioni/correnti da fulmine per sistemi fotovoltaici a 2 poli isolati e con messa a terra 600 V CC per montaggio su guida, elemento base a 3 poli, tre elementi di protezione plug-in con controllo della temperatura, messaggio di stato su ciascun connettore maschio.
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2801163 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1152 - |
| Pagina catalogo | Pagina 41 (C_4_2017) |
| GTIN | 4046356714303 |
| Peso per pezzo (confezione esclusa) | 365,400 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 89,8 mm |
|---|---|
| Larghezza | 53,4 mm |
| Profondità | 65,7 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 3 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 60g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Generalità
| Classe di prova IEC | PV I / II |
|---|---|
| PV T1 / T2 | |
| Tipo EN | T1 / T2 |
| Comportamento in caso di guasto | OCM (Comportamento in caso di errore di separazione) |
| Configurazione di collegamento | Configurazione a Y |
| Luogo di installazione | Vano interno |
| Accessibilità | Accessibile |
| Luogo di montaggio del dispositivo di separazione | Interno |
| Dispositivi di protezione | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6-FR |
| PBT-FR | |
| Grado d'inquinamento | 2 |
| Distanza tra parti attive e con messa a terra | 8 mm |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Altre descrizioni
| Nota | Il dispositivo è previsto per il montaggio in una custodia con protezione da contatto. Assicurare una distanza di almeno 8 mm sui lati e nell'area di connessione tra componenti attivi e con messa a terra. |
|---|
Circuito di protezione lato tensione continua (DC)
| Massima tensione permanente UCPV | 720 V DC |
|---|---|
| Resistenza ai corto circuiti ISCPV | 2000 A |
| Corrente di esercizio permanente ICPV | < 20 µA |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 20 µA DC |
| ≤ 350 µA AC | |
| Assorbimento di potenza in standby PC | ≤ 25 mVA |
| Corrente nominale dispersa (8/20) µs | 15 kA |
| Max. corrente dispersa Imax(8/20) µs | 40 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 2,5 As |
| Corrente atmosferica di prova (10/350) µs, energia specifica | 6,25 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 5 kA |
| Corrente dispersa Itotal(8/20) µs | 40 kA |
| Corrente dispersa Itotal(10/350) µs | 7 kA |
| Livello di protezione Up | ≤ 2,6 kV |
| Tensione residua Ures | ≤ 2,6 kV (con In) |
| ≤ 2 kV (a 5 kA:) | |
| ≤ 2,3 kV (a 10 kA:) | |
| ≤ 2,8 kV (con 20 kA) | |
| ≤ 3,1 kV (a 30 kA) | |
| ≤ 3,6 kV (a 40 kA) | |
| Tempo di risposta tA | ≤ 25 ns |
| Resistenza d'isolamento Riso | > 5 GΩ (con 500 V DC) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Specifiche UL
| Tipo SPD | 1 |
|---|---|
| Tensione permanente massima MCOV | 800 V DC |
| Tensione nominale | 800 V DC |
| Dispositivi di protezione | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Sistema di ripartizione dell'energia | DC PV |
| Protezione tensione nominale VPR | 2 kV |
| Corrente nominale dispersa In | 20 kA |
| Resistenza di corto circuito (SCCR) | 50 kA |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | Sì |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva (10/350) (EF000421) | 5 kA |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 40 kA |
| tensione permanente DC max. (EF004777) | 720 V |
| livello di protezione (DC+ - DC-) (EF009643) | 2.6 kV |
| livello di protezione (DC+/DC- - PE) (EF009644) | 2.6 kV |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 35 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 25 mm² |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 1 (EF004229) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801163-VAL-MS-T1/T2 600DC-PV/2+V | 128 Kbytes |
|
