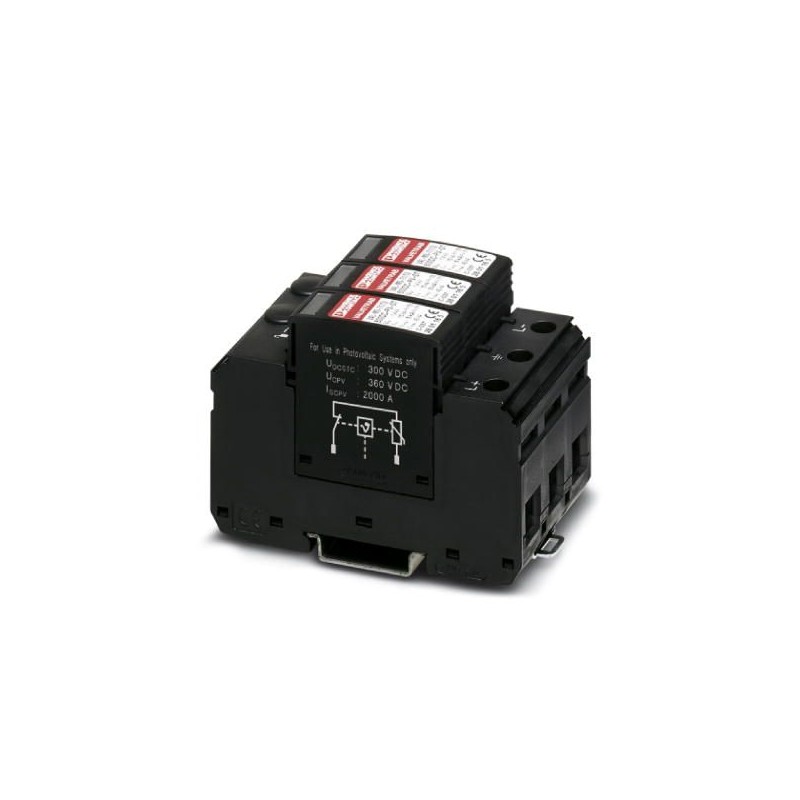

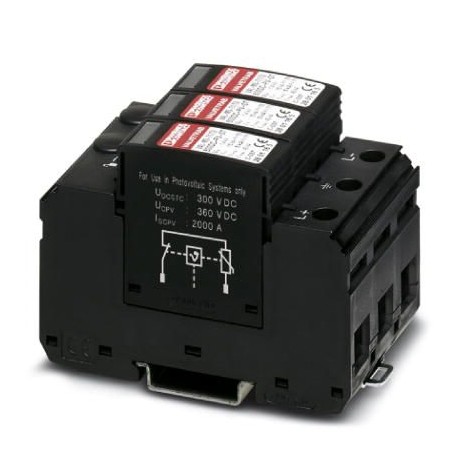

VAL-MS-T1/T2 600DC-PV/2+V 2801163 PHOENIX CONTACT Descargador de corrientes de rayo/de sobretensiones para s..
VAL-MS-T1/T2 600DC-PV/2+V
2801163
PHOENIX_CONTACT
Descargador de corrientes de rayo/de sobretensiones para sistemas aislados de corriente continua de 600 V DC y 2 polos, para montaje sobre carril, elemento de base de 3 polos, tres elementos de protección enchufables con control de temperatura, señalización de estado en cada conector.
Dispositivo de protección contra sobretensiones / corrientes de rayo para sistemas aislados y puestos a tierra de corriente continua fotovoltaica de 600 V DC de 2 polos, para montaje sobre carril, elemento de base de 3 polos, tres elementos de protección enchufables con control de temperatura, mensaje de estado en cada conector macho.
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2801163 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL1152 - |
| Página del catálogo | Página 41 (C_4_2017) |
| EAN | 4046356714303 |
| Peso por unidad (sin incluir el embalaje) | 365,400 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 60g (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Generalidades
| Clase de ensayo IEC | PV I / II |
|---|---|
| PV T1 / T2 | |
| Tipo EN | T1 / T2 |
| Comportamiento frente a averías SPD | OCM (Comportamiento con error de desconexión) |
| Configuración de conexión | Configuración Y |
| Lugar de montaje | Interior |
| Accesibilidad | Accesible |
| Lugar de montaje del dispositivo de desconexión | Interno |
| Pistas de protección | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6-FR |
| PBT-FR | |
| Grado de polución | 2 |
| Distancia respecto a piezas activas y con toma a tierra | 8 mm |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
Otras descripciones
| Observación | El aparato está diseñado para su montaje en una carcasa a prueba de contactos accidentales. Mantega una distancia mínima de 8 mm en los laterales y, en la zona de conexión, entre las piezas activas y las piezas con toma a tierra. |
|---|
Circuito de protección lado de tensión continua (DC)
| Tensión constante máxima UCPV | 720 V DC |
|---|---|
| Resistencia al cortocircuito ISCPV | 2000 A |
| Corriente de servicio constante ICPV | < 20 µA |
| Corriente de carga nominal IL | 80 A |
| Corriente de conductor de protección IPE | ≤ 20 µA DC |
| ≤ 350 µA AC | |
| Absorción de potencia standby PC | ≤ 25 mVA |
| Corriente transitoria nominal (8/20) µs | 15 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Corriente de rayo de prueba (10/350) µs, carga | 2,5 As |
| Corriente de rayo de prueba (10/350) µs, energía específica | 6,25 kJ/Ω |
| Corriente de rayo de prueba (10/350) µs, corriente de pico Iimp | 5 kA |
| Corriente transitoria total Itotal(8/20) µs | 40 kA |
| Corriente transitoria total Itotal(10/350) µs | 7 kA |
| Nivel de protección Up | ≤ 2,6 kV |
| Tensión residual Ures | ≤ 2,6 kV (en In) |
| ≤ 2 kV (con 5 kA) | |
| ≤ 2,3 kV (con 10 kA) | |
| ≤ 2,8 kV (con 20 kA) | |
| ≤ 3,1 kV (con 30 kA) | |
| ≤ 3,6 kV (con 40 kA) | |
| Tiempo de reacción tA | ≤ 25 ns |
| Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
Especificaciones UL
| Tipo SPD | 1 |
|---|---|
| Tensión constante máxima MCOV | 800 V DC |
| Tensión nominal | 800 V DC |
| Pistas de protección | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Sistema de distribución de energía | DC PV |
| Protección de tensión nominal VPR | 2 kV |
| Corriente transitoria nominal In | 20 kA |
| Capacidad de cortocircuito (SCCR) | 50 kA |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | Sí |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | No |
| Tipo de red TN-C (EF009929) | No |
| Tipo de red TN-C-S (EF009933) | No |
| Tipo de red TN-S (EF009930) | No |
| Tipo de red TT (EF009931) | No |
| Tipo de red: otros (EF009932) | No |
| Corriente de descarga (10/350 μs) (EF000421) | 5 kA |
| Corriente nominal de descarga (8/20) (EF004214) | 40 kA |
| Tensión continua máxima CC (EF004777) | 720 V |
| Nivel de protección (C.A.+/C.A.-) (EF009643) | 2.6 kV |
| Nivel de protección (C.C.+/C.C.-/PE) (EF009644) | 2.6 kV |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Tamaño de construcción (EF002566) | Otros |
| Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) | 35 mm² |
| Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) | 25 mm² |
| Señalización en el dispositivo (EF004241) | Óptico |
| Clase de prueba tipo 1 (EF004229) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2801163-VAL-MS-T1/T2 600DC-PV/2+V | 128 Kbytes |
|
