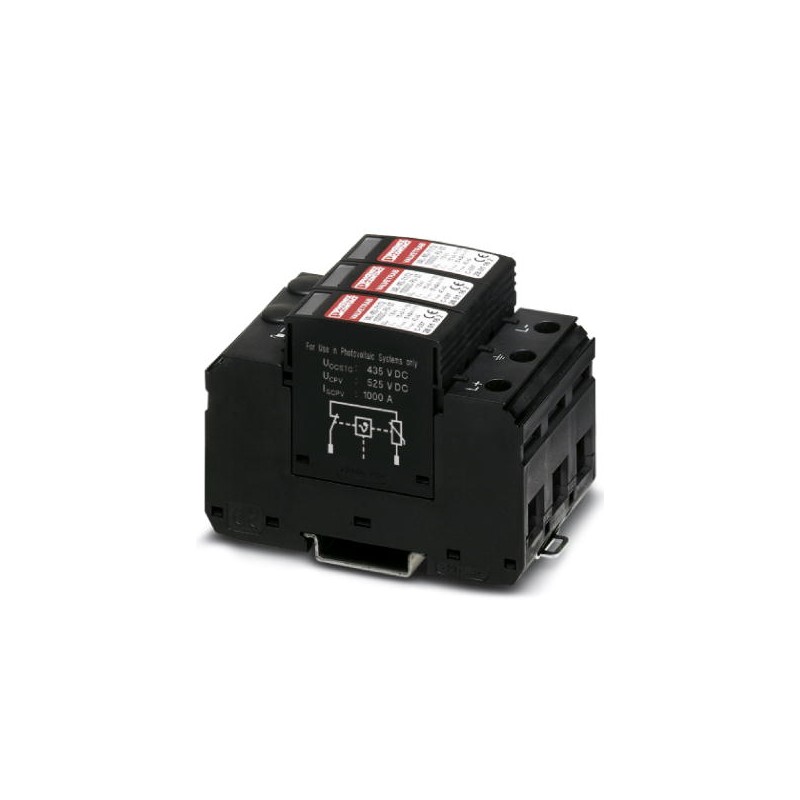

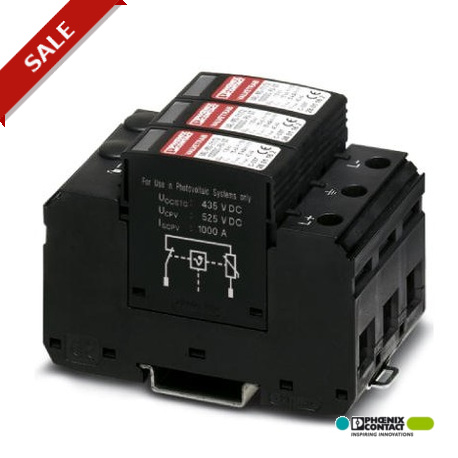

VAL-MS-T1/T2 1000DC-PV/2+V 2801160 PHOENIX CONTACT Scar. di corr. atmosf./di sovratens. per sistemi a tens. ..
VAL-MS-T1/T2 1000DC-PV/2+V
2801160
PHOENIX_CONTACT
Scar. di corr. atmosf./di sovratens. per sistemi a tens. continua isolati a 2 poli 1000 V DC, per mont. su guida di supp., elemento base a 3 poli, tre elementi di protez. estraibili controllati termicamente, messaggio di stato su ogni conn.
Dispositivo di protezione da sovratensione/corrente da fulmine per impianti fotovoltaici a 2 poli isolati e con messa a terra in corrente continua 1000V DC, per montaggio su guida, elemento base a 3 poli, tre elementi di protezione plug-in con controllo della temperatura, messaggio di stato su ciascun connettore maschio.
messa a terra, protezione da fulmini e sovratensioni > Breaker per sistemi di alimentazione
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dimensioni
| Altezza | 90 mm |
|---|---|
| Larghezza | 53,4 mm |
| Profondità | 65,5 mm |
| Unità del passo | 3 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 60g (Semi sinusoidale / 11ms / 3x XYZ) |
| Vibrazione (esercizio) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Generalità
| Norme/disposizioni | EN 50539-11 2013 |
|---|---|
| Classe di prova IEC | PV T1 |
| PV T2 | |
| T1 | |
| I | |
| Tipo EN | T1 |
| Numero di porte | One |
| Comportamento in caso di guasto | OCM (Comportamento in caso di errore di separazione) |
| Configurazione di collegamento | Configurazione a Y |
| Design SPD | Tipo combinato |
| Luogo di installazione | Vano interno |
| Accessibilità | Accessibile |
| Luogo di montaggio del dispositivo di separazione | Interno |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6-FR |
| PBT-FR | |
| Grado d'inquinamento | 2 |
| Distanza tra parti attive e con messa a terra | 8 mm |
| Classe di combustibilità a norma UL 94 | V-0 |
| Esecuzione | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Altre descrizioni
| Nota | Il dispositivo è previsto per il montaggio in una custodia con protezione da contatto. Assicurare una distanza di almeno 8 mm sui lati e nell'area di connessione tra componenti attivi e con messa a terra. |
|---|
Circuito di protezione lato tensione continua (DC)
| Massima tensione permanente UCPV | 1050 V DC |
|---|---|
| Tensione a vuoto UOCSTC | ≤ 875 V DC |
| Resistenza ai corto circuiti ISCPV | 1000 A |
| Corrente di esercizio permanente ICPV | < 20 µA |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 20 µA DC |
| ≤ 350 A AC | |
| Assorbimento di potenza in standby PC | ≤ 25 mVA |
| Corrente nominale dispersa In(8/20) µs (L+) - (L-) | 15 kA |
| Corrente nominale dispersa In(8/20) µs (L+) - PE | 15 kA |
| Corrente nominale dispersa In(8/20) µs (L-) - PE | 15 kA |
| Max. corrente dispersa Imax(8/20) µs (L+) - (L-) | 40 kA |
| Max. corrente dispersa Imax (8/20) µs (L+) - PE | 40 kA |
| Max. corrente dispersa Imax (8/20) µs (L-) - PE | 40 kA |
| Corrente atmosferica di prova (10/350)˽µs, carica | 2,5 As |
| Corrente atmosferica di prova (10/350) ˽µs, energia specifica | 6,25 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 5 kA |
| Corrente atmosferica di prova (10/350)˽µs, carica | 2,5 As |
| Corrente atmosferica di prova (10/350) ˽µs, energia specifica | 6,25 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 5 kA |
| Corrente atmosferica di prova (10/350)˽µs, carica | 2,5 As |
| Corrente atmosferica di prova (10/350) ˽µs, energia specifica | 6,25 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 5 kA |
| Corrente dispersa ITotale(8/20) µs | 40 kA |
| Corrente dispersa ITotale(10/350) µs | 5 kA |
| Livello di protezione Up(L+) - (L-) | ≤ 3,5 kV |
| Livello di protezione Up(L+) - PE | ≤ 3,5 kV |
| Livello di protezione Up(L-) - PE | ≤ 3,5 kV |
| Tensione residua Ures(L+) - (L-) | ≤ 3,5 kV (con In) |
| ≤ 2,9 kV (a 5 kA:) | |
| ≤ 3,2 kV (a 10 kA:) | |
| ≤ 3,7 kV (con 20 kA) | |
| ≤ 4,1 kV (a 30 kA) | |
| ≤ 4,6 kV (a 40 kA) | |
| Tensione residua Ures(L+) - PE | ≤ 3,5 kV (con In) |
| ≤ 2,9 kV (a 5 kA:) | |
| ≤ 3,2 kV (a 10 kA:) | |
| ≤ 3,7 kV (con 20 kA) | |
| ≤ 4,1 kV (a 30 kA) | |
| ≤ 4,6 kV (a 40 kA) | |
| Tensione residua Ures(L-) - PE | ≤ 3,5 kV (con In) |
| ≤ 2,9 kV (a 5 kA:) | |
| ≤ 3,2 kV (a 10 kA:) | |
| ≤ 3,7 kV (con 20 kA) | |
| ≤ 4,1 kV (a 30 kA) | |
| ≤ 4,6 kV (a 40 kA) | |
| Tempo di risposta tA(L+) - (L-) | ≤ 25 ns |
| Tempo di risposta tA(L+) - PE | ≤ 25 ns |
| Tempo di risposta tA(L-) -PE | ≤ 25 ns |
| Resistenza d'isolamento Riso | > 5 GΩ (con 500 V DC) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| 30 lbf-in. (UL) | |
| Lunghezza di spelatura | 16 mm |
| Collegamento | Morsetti Biconnect |
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Filettatura | M5 |
Specifiche UL
| Tipo SPD | 4 (for Type 2 photovoltaic applications) |
|---|---|
| Tensione permanente massima MCOV (L+) - (L-) | 1050 V DC |
| Tensione permanente massima MCOV (L+) - G | 1050 V DC |
| Tensione permanente massima MCOV (L-) - G | 1050 V DC |
| Tensione nominale | 875 V AC |
| Dispositivi di protezione | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Sistema di ripartizione dell'energia | 1 |
| Protezione tensione nominale VPR (L+) - (L-) | 3 kV |
| Protezione tensione nominale VPR (L+) - G | 3 kV |
| Protezione tensione nominale VPR (L-) -G | 3 kV |
| Corrente nominale dispersa In(L+) - (L-) | 20 kA |
| Corrente nominale dispersa In(L+) - G | 20 kA |
| Corrente nominale dispersa In(L-) - G | 20 kA |
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | Sì |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva (10/350) (EF000421) | 5 kA |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 40 kA |
| tensione permanente DC max. (EF004777) | 1170 V |
| livello di protezione (DC+ - DC-) (EF009643) | 3.5 kV |
| livello di protezione (DC+/DC- - PE) (EF009644) | 3.5 kV |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 35 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 25 mm² |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 1 (EF004229) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2801160-VAL-MS-T1/T2 1000DC-PV/2+V | 127 Kbytes |
|
