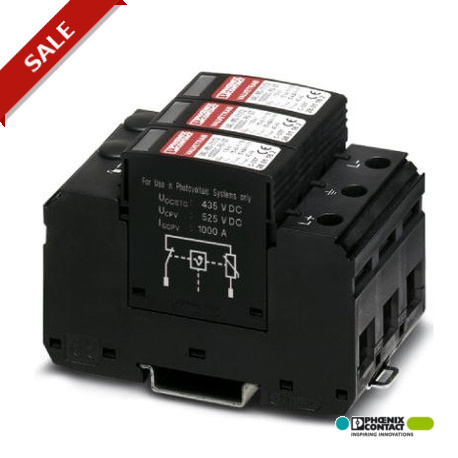

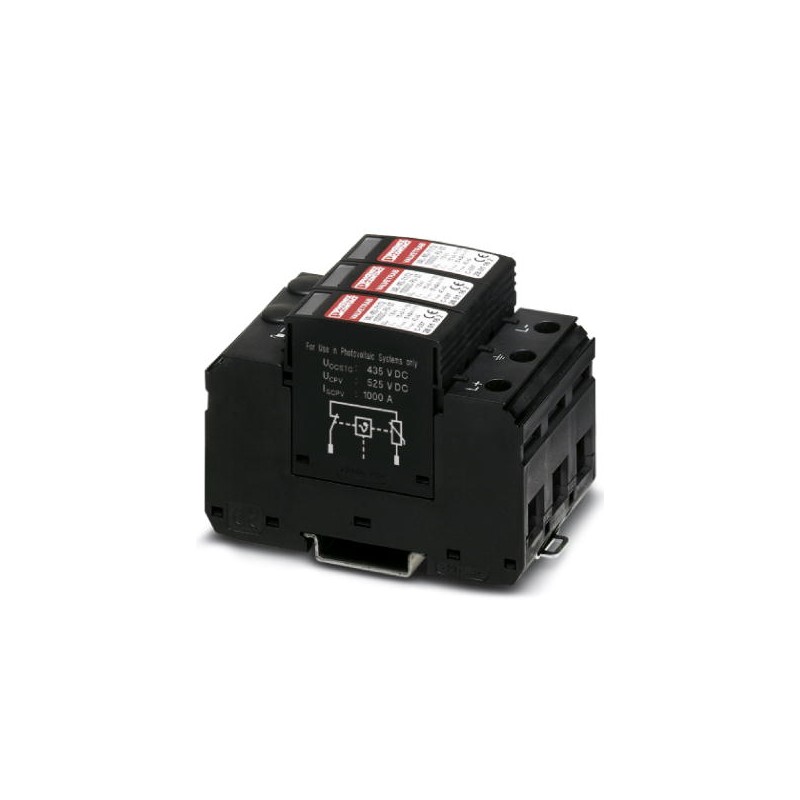

VAL-MS-T1/T2 1000DC-PV/2+V 2801160 PHOENIX CONTACT Dispositif de protection parafoudre/parasurtenseur pour s..
VAL-MS-T1/T2 1000DC-PV/2+V
2801160
PHOENIX_CONTACT
Dispositif de protection parafoudre/parasurtenseur pour systèmes bipolaires à tension continue isolés de 1 000 V DC, pour montage sur profilé, élément de base à 3 pôles, trois éléments de protection enfichables avec contrôle de la température, affichage de l'état sur chaque connecteur.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Hauteur | 90 mm |
|---|---|
| Largeur | 53,4 mm |
| Profondeur | 65,5 mm |
| Pas | 3 UL |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 60g (Demi Sinus / 11ms / 3x XYZ) |
| Vibration (fonctionnement) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Généralités
| Normes/prescriptions | EN 50539-11 2013 |
|---|---|
| Classe d'essai CEI | PV T1 |
| PV T2 | |
| T1 | |
| I | |
| Types EN | T1 |
| Nombre de ports | One |
| Type de défaillances SPD | OCM (Type de défaut d'isolation) |
| Configuration du raccordement | Configuration Y |
| Conception SPD | Type combiné |
| Emplacement pour le montage | Espace intérieur |
| Accessibilité | Accessible |
| Lieu d'installation du dispositif de déconnexion | Interne |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6-FR |
| PBT-FR | |
| Degré de pollution | 2 |
| Écart avec les parties actives et mises à la terre | 8 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique |
Autres descriptions
| Remarque | L'appareil est prévu pour être monté dans un boîtier, à l'abri des contacts fortuits. Respecter un écart minimum de 8 mm sur les côtés et, dans la zone de raccordement, entre les pièces actives et les pièces mises à la terre. |
|---|
Circuit de protection côté tension continue (DC)
| Tension permanente maximale UCPV | 1050 V DC |
|---|---|
| Tension de marche à vide UOCSTC | ≤ 875 V DC |
| Résistance aux courts-circuits ISCPV | 1000 A |
| Courant de service permanent ICPV | < 20 µA |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 20 µA DC |
| ≤ 350 A AC | |
| Consommation de puissance en veille PC | ≤ 25 mVA |
| Courant nominal de décharge In(8/20) µs (L+) - (L-) | 15 kA |
| Courant nominal de décharge In(8/20) µs (L+) - PE | 15 kA |
| Courant nominal de décharge In(8/20) µs (L-) - PE | 15 kA |
| Courant de décharge maximal lmax(8/20) µs (L+) - (L-) | 40 kA |
| Courant de décharge maximal Imax (8/20) µs (L+) PE | 40 kA |
| Courant de décharge maximal Imax (8/20) µs (L-PE) | 40 kA |
| Courant d'essai (10/350)˽µs, charge | 2,5 As |
| Courant d'essai (10/350)˽µs, énergie spécifique | 6,25 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 5 kA |
| Courant d'essai (10/350)˽µs, charge | 2,5 As |
| Courant d'essai (10/350)˽µs, énergie spécifique | 6,25 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 5 kA |
| Courant d'essai (10/350)˽µs, charge | 2,5 As |
| Courant d'essai (10/350)˽µs, énergie spécifique | 6,25 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 5 kA |
| Courant de décharge global ITotal(8/20) µs | 40 kA |
| Courant de décharge global ITotal(10/350) µs | 5 kA |
| Niveau de protection en tension Up(L+) - (L-) | ≤ 3,5 kV |
| Niveau de protection Up(L+) - PE | ≤ 3,5 kV |
| Niveau de protection Up(L-) - PE | ≤ 3,5 kV |
| Tension résiduelle Ures(L+) - (L-) | ≤ 3,5 kV (pour In) |
| ≤ 2,9 kV (à 5 kA) | |
| ≤ 3,2 kV (pour 10 kA) | |
| ≤ 3,7 kV (à 20 kA) | |
| ≤ 4,1 kV (à 30 kA) | |
| ≤ 4,6 kV (à 40 kA) | |
| Tension résiduelle Ures(L+) - PE | ≤ 3,5 kV (pour In) |
| ≤ 2,9 kV (à 5 kA) | |
| ≤ 3,2 kV (pour 10 kA) | |
| ≤ 3,7 kV (à 20 kA) | |
| ≤ 4,1 kV (à 30 kA) | |
| ≤ 4,6 kV (à 40 kA) | |
| Tension résiduelle Ures(L-) - PE | ≤ 3,5 kV (pour In) |
| ≤ 2,9 kV (à 5 kA) | |
| ≤ 3,2 kV (pour 10 kA) | |
| ≤ 3,7 kV (à 20 kA) | |
| ≤ 4,1 kV (à 30 kA) | |
| ≤ 4,6 kV (à 40 kA) | |
| Temps de réponse tA(L+) - (L-) | ≤ 25 ns |
| Temps de réponse tA(L+) - PE | ≤ 25 ns |
| Temps de réponse tA(L-) -PE | ≤ 25 ns |
| Résistance d'isolement Riso | > 5 GΩ (pour 500 V DC) |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| 30 lbf-in. (UL) | |
| Longueur à dénuder | 16 mm |
| Mode de raccordement | Blocs de jonction Biconnect |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 16 mm² |
| Filetage vis | M5 |
Spécifications UL
| Type SPD | 4 (for Type 2 photovoltaic applications) |
|---|---|
| Tension permanente maximale MCOV (L+) - (L-) | 1050 V DC |
| Tension permanente maximale MCOV (L+) - G | 1050 V DC |
| Tension permanente maximale MCOV (L-) - G | 1050 V DC |
| Tension nominale | 875 V AC |
| Circuits de protection | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Système de distribution d'énergie | 1 |
| Protection de tension nominale VPR (L+) - (L-) | 3 kV |
| Protection de tension nominale VPR (L+) - G | 3 kV |
| Protection de tension nominale VPR (L-) -G | 3 kV |
| Courant nominal de décharge In(L+) - (L-) | 20 kA |
| Courant de décharge nominal In(L+) - G | 20 kA |
| Courant nominal de décharge In(L-) - G | 20 kA |
