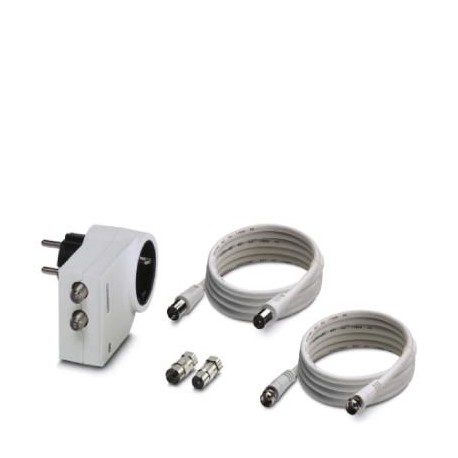

MNT-TV-SAT S/WH 2880888 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 3
MNT-TV-SAT S/WH
2880888
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 3

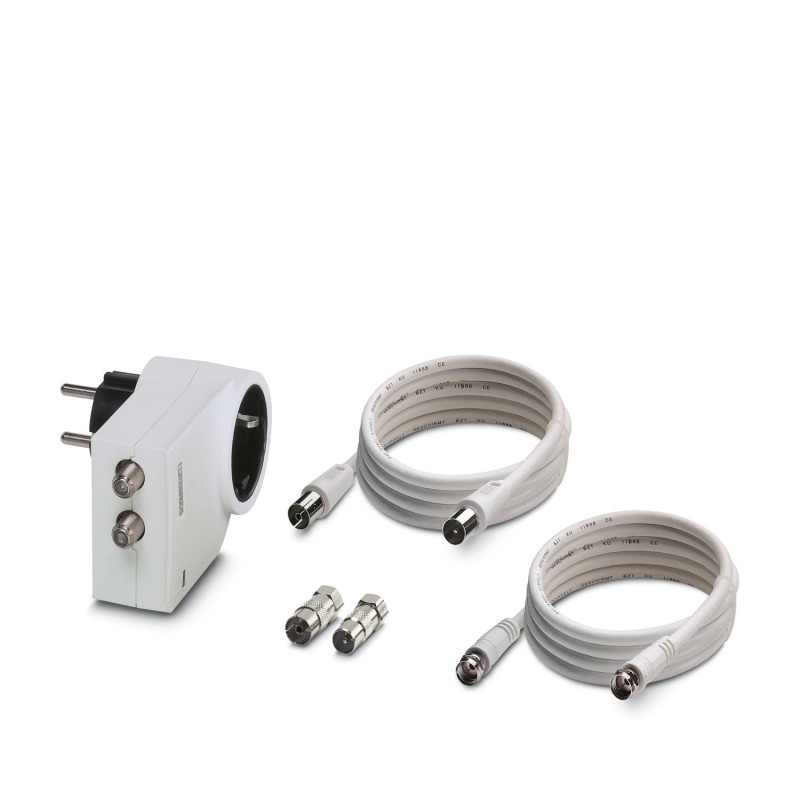

Adattatore per presa di corrente protetto da sovratensioni per l'alimentazione e il collegamento di segnali radio e TV (cavo, antenna terrestre, installazione satellitare). Il cavo è incluso.
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2880888 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 143 (C-6-2013) |
| GTIN | 4046356013130 |
| Numero tariffa doganale | 85363030 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
|---|---|
| Grado di protezione | IP20 (protezione bambini) |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V0/HB |
| Norme per distanze in aria e superficiali | EN 60664-1 |
| EN 61643-11 | |
| EN 61643-1 | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Corrente cumulativa (8/20) µs | 5 kA |
| Colore | bianco |
| Specificamente utilizzabile nei Paesi | S, FIN, N |
| Tipo di montaggio | Inserire nella presa di rete |
| Tipo | Adattatore |
| Direzione di azione | L/N-PE & Signal Line-Shield-Earth Ground |
Circuito di protezione alimentatori
| Tipo EN | T3 |
|---|---|
| Tensione nominale UN | 230 V AC |
| Tensione di dimensionamento scaricatore UC | 275 V AC (L-N) |
| Tensione di dimensionamento scaricatore UC(L-N) | 275 V AC |
| Tensione di dimensionamento scaricatore UC(L-PE) | 360 V AC |
| Tensione di dimensionamento scaricatore UC(N-PE) | 360 V AC |
| Frequenza nominale fN | 50 Hz |
| 60 Hz | |
| Corrente nominale IN | 16 A (30 °C) |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Corrente nominale dispersa In(8/20)µs | 3 kA |
| Corrente dispersa Imax(8/20) µs max. | 8 kA (> 100x 1 kA) |
| Impulso combinato UOC | 4 kV |
| Assorbimento dell'energia simmetrico | 140 J (L-N) |
| Assorbimento dell'energia asimmetrico | 220 J (L(N)-PE) |
| Livello di protezione Up(L-N) | ≤ 1,2 kV |
| ≤ 1 kV (con 1 kA (8/20 μs)) | |
| Livello di protezione Up(L-PE) | ≤ 1,5 kV |
| Livello di protezione Up(N-PE) | ≤ 1,5 kV |
| Corrente cumulativa (8/20) µs | 5 kA |
| Tempo di eccitazione (L-N) | ≤ 25 ns (L-N) |
| Tempo di eccitazione (L-PE) | ≤ 100 ns (L, N-PE) |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Prefusibile necessario massimo | 16 A (gL / C) |
Collegamento (circuito di protezione alimentazione di corrente)
| Tipo di collegamento IN | Presa con contatto di protezione |
|---|---|
| Tipo di collegamento OUT | Presa con contatto di protezione |
Norme (circuito di protezione alimentazione di corrente)
| Norme/Disposizioni | IEC 61643-1 |
|---|---|
| EN 61643-11/A11 | |
| SEK SS 428 08 34 | |
| IEC 60884-1 |
Circuito di protezione tecnologia informatica
| Tensione di dimensionamento scaricatore UC | 72 V DC |
|---|---|
| 50 V AC | |
| Tensione di dimensionamento scaricatore UC(filo-schermatura) | 72 V DC |
| 50 V AC | |
| Tensione di dimensionamento scaricatore UC(schermatura-terra) | 380 V DC |
| Corrente nominale IN | 1,5 A (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Resistenza d'isolamento Riso | ≥ 70 MΩ (filo-filo ) |
| ≥ 70 MΩ (schermatura-PE) | |
| Corrente nominale dispersa In(8/20)µs (filo-schermatura) | 2,5 kA |
| Corrente nominale dispersa In(8/20) µs (schermatura-terra) | 5 kA |
| Livello di protezione Up(conduttore-schermatura) | ≤ 700 V (C2 - 2 kA) |
| Livello di protezione Up(schermatura-terra) | ≤ 1,2 kV (C2 - 5 kA) |
| Tempo di eccitazione tA (filo-schermatura) | ≤ 100 ns |
| Tempo di eccitazione tA (schermatura-filo) | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | 0,3 dB (≤ 2,4 GHz) |
| Frequenza limite fg (3dB), asimm. (Schermatura) nel sistema a 75 Ohm | > 2,5 GHz |
| Frequenza | 0 Hz ... 2400 MHz |
| Capacità asimmetrica (schermatura) | tip. 10 pF |
| Corrente d impulsi nominale ian (10/1000)µs, asimm. (Schermatura) | 120 A |
| Tensione residua con In (conduttore-schermatura) | ≤ 40 V |
| Tensione residua con In (schermatura-terra) | ≤ 50 V |
| Resistenza corrente impulsiva (conduttore-schermatura) | C2 - 4 kV / 2 kA |
| C3 - 7,5 kV / 100 A | |
| Resistenza corrente impulsiva (schermatura-terra) | C2 - 10 kV / 5 kA |
| C3 - 7,5 kV / 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-schermatura) | 5 A - 1 s |
| Resistenza alla corrente alternata (schermatura-terra) | 10 A - 1s |
| Tempo di reset impulso (conduttore-schermatura) | non misurabile |
| Modalità guasto da sovraccarico (conduttore-conduttore) | Mode 3 |
Collegamento (circuito di protezione tecnologia informatica)
| Collegamento | Connettore F |
|---|---|
| Tipo di collegamento IN | Connettore femmina F |
| Tipo di collegamento OUT | Connettore femmina F |
Collegamento compensazione potenziale tecnologia informatica
| Collegamento | sopra spina con contatto a terra |
|---|
Norme (circuito di protezione tecnologia informatica)
| Classe di prova IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Norme/Disposizioni | IEC 61643-21 |
| EN 50083 - CLASSE A |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130810eCl@ss 7.027130810
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 2880888 - MNT-TV-SAT S/WH | 139 Kbytes |
 |
| Datasheet 2: 2880888 - MNT-TV-SAT S/WH | 182 Kbytes |
|
| Complete catalogue 1: 2880888 - MNT-TV-SAT S/WH | 12 Mbytes |
|
