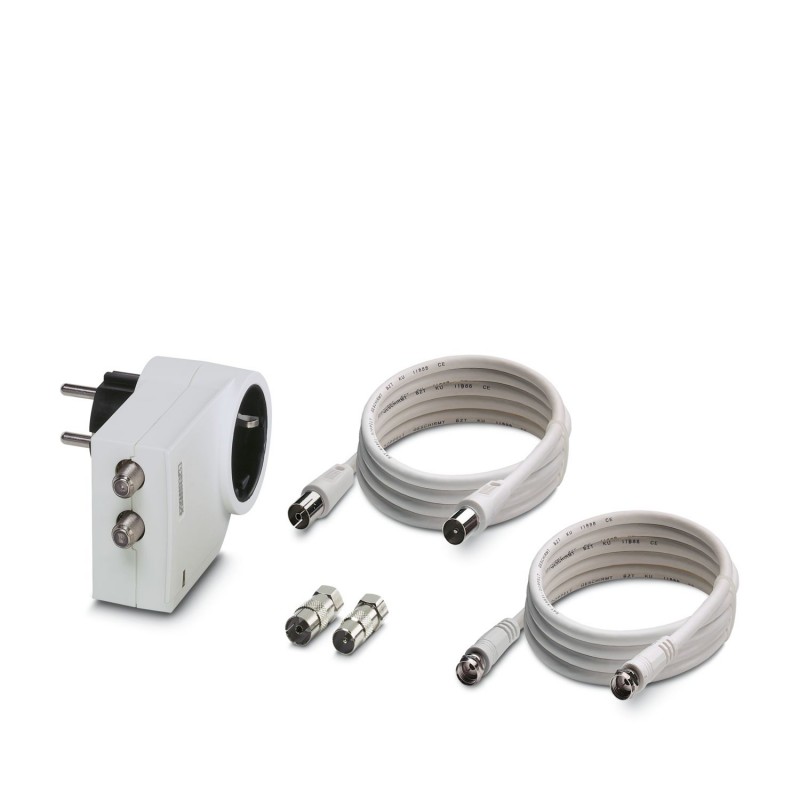

MNT-TV-SAT S/WH 2880888 PHOENIX CONTACT Dispositif de protection antisurtension type 3
MNT-TV-SAT S/WH
2880888
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3
Adaptateur de prise de courant protégé contre les surtensions pour l’alimentation et la connexion de signaux radio et TV (câble, antenne terrestre, installation satellite). Le câble est inclus.
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2880888 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 143 (C-6-2013) |
| GTIN | 4046356013130 |
| Poids par pièce (hors emballage) | 0,191 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Indice de protection | IP20 (sécurité enfants) |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0/HB |
| Normes pour les lignes de fuite et distances dans l'air | EN 60664-1 |
| EN 61643-11 | |
| EN 61643-1 | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Courant de choc cumulé (8/20) µs | 5 kA |
| Coloris | blanc |
| S'utilise dans les pays | S, FIN, N |
| Type de montage | Enfichage dans la prise secteur |
| Type | Adaptateur |
| Sens de l'action | L/N-PE & Signal Line-Shield-Earth Ground |
Circuit de protection alimentation
| Types EN | T3 |
|---|---|
| Tension nominale UN | 230 V AC |
| Tension de dimensionnement du module UC | 275 V AC (L-N) |
| Tension de dimensionnement du module UC(L-N) | 275 V AC |
| Tension de dimensionnement du module UC(L-PE) | 360 V AC |
| Tension de dimensionnement du module UC(N-PE) | 360 V AC |
| Fréquence nominale fN | 50 Hz |
| 60 Hz | |
| Intensité nominale IN | 16 A (30 °C) |
| Courant résidual IPE | ≤ 1 µA |
| Courant nom. de décharge In(8/20)µs | 3 kA |
| Courant de décharge Imax(8/20) µs maximal | 8 kA (> 100x 1 kA) |
| Choc combiné UOC | 4 kV |
| Absorption symétrique d'énergie | 140 J (L-N) |
| Absorption asymétrique d'énergie | 220 J (L(N)-PE) |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| ≤ 1 kV (pour 1 kA (8/20 μs)) | |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Courant de choc cumulé (8/20) µs | 5 kA |
| Temps d'amorçage (L-N) | ≤ 25 ns (L-N) |
| Temps d'amorçage (L-PE) | ≤ 100 ns (L, N-PE) |
| Message protection antisurtension défectueuse | optique |
| Protection max. en amont nécessaire | 16 A (gL/C) |
Connexion (circuit de protection alimentation)
| Type de raccordement IN | Fiche à contact de terre |
|---|---|
| Type de raccordement OUT | Prise à contact de terre |
Normes (circuit de protection alimentation)
| Normes/Prescriptions | CEI 61643-1 |
|---|---|
| EN 61643-11/A11 | |
| SEK SS 428 08 34 | |
| CEI 60884-1 |
Circuit de protection informatique
| Tension de dimensionnement du module UC | 72 V DC |
|---|---|
| 50 V AC | |
| Tension de dimensionnement du module UC(fil-blindage) | 72 V DC |
| 50 V AC | |
| Tension de dimensionnement du module UC(blindage-terre) | 380 V DC |
| Intensité nominale IN | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 1 µA |
| Résistance d'isolement Riso | ≥ 70 MΩ (fil-fil) |
| ≥ 70 MΩ (PE-blindage) | |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 2,5 kA |
| Courant nominal de décharge In(8/20) µs (blindage-terre) | 5 kA |
| Niveau de protection Up(fil-blindage) | ≤ 700 V (C2 - 2 kA) |
| Niveau de protection Up(blindage-terre) | ≤ 1,2 kV (C2 - 5 kA) |
| Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
| Temps d'amorçage tA (blindage-terre) | ≤ 100 ns |
| Perte d'insertion aE, asym. | 0,3 dB (≤ 2,4 GHz) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 75 Ohm | > 2,5 GHz |
| Plage de fréquence | 0 Hz ... 2400 MHz |
| Capacité asymétrique (blindage) | typ. 10 pF |
| Courant d'impulsion nom. ian (10/1000)µs, asym. (Blindage) | 120 A |
| Tension résiduelle pour In (fil-blindage) | ≤ 40 V |
| Tension résiduelle pour In (blindage-terre) | ≤ 50 V |
| Résistance aux courants de choc (fil-blindage) | C2 - 4 kV / 2 kA |
| C3 - 7,5 kV / 100 A | |
| Résistance aux courants de choc (blindage-terre) | C2 - 10 kV / 5 kA |
| C3 - 7,5 kV / 100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-blindage) | 5 A - 1 s |
| Résistance au courant alternatif (blindage-terre) | 10 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-blindage) | non mesurable |
| Mode de défaillance en cas de surcharge (fil-fil) | Mode 3 |
Généralités sur l'alimentation
| Type de raccordement | Connecteur F |
|---|---|
| Type de raccordement IN | Connecteur femelle F |
| Type de raccordement OUT | Connecteur femelle F |
Normes (circuit de protection informatique)
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Normes/Prescriptions | CEI 61643-21 |
| EN 50083 - CLASSE A |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130810eCl@ss 7.027130810
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 2880888 - MNT-TV-SAT S/WH | 80 Kbytes |
 |
| Fiche technique 2: 2880888 - MNT-TV-SAT S/WH | 86 Kbytes |
|
| Catalogue complet 1: 2880888 - MNT-TV-SAT S/WH | 11 Mbytes |
|
