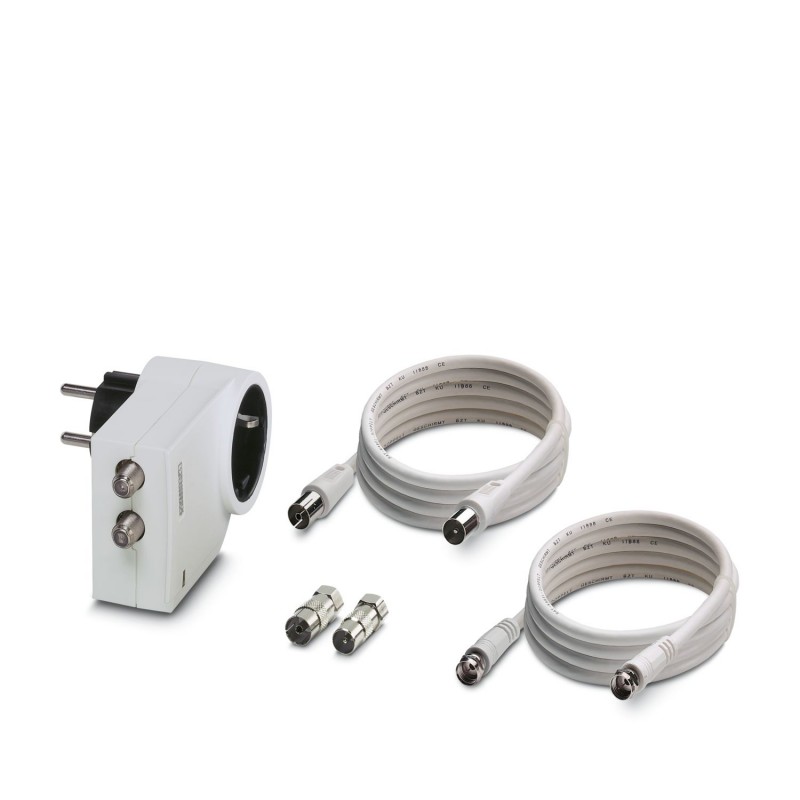

MNT-TV-SAT D/WH 2882297 PHOENIX CONTACT Adattatore presa con protezione contro le sovratensioni per alimenta..
MNT-TV-SAT D/WH
2882297
PHOENIX_CONTACT
Adattatore presa con protezione contro le sovratensioni per alimentazione e connessione del segnale di antenne radio e televisive (cavi, antenna terrestre, impianto satellitare). Cavi forniti.
Adattatore per presa di corrente protetto da sovratensioni per l'alimentazione e il collegamento di segnali radio e TV (cavo, antenna terrestre, installazione satellitare). Il cavo è incluso.
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | |
| Nota | Dimensioni di schermatura secondo DIN EN 50083-2, classe A |
| Tipo di prodotto | Protezione dei dispositivi |
| Famiglia di prodotti | MAINTRAB |
| Classe di prova IEC | C2 |
| C3 | |
| D1 | |
| Sistema di alimentazione di corrente IEC | TN |
| TT | |
| Tipo | Adattatore |
| Numero di poli | 2 |
| Specificamente utilizzabile nei Paesi | D, A, NL, E, S, FIN, TR |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Classe di prova IEC | III |
| T3 | |
| Tipo EN | T3 |
| Numero di porte | One |
| Collegamento | Connettore F |
| Collegamento | Spina/presa con contatto di terra |
| Disegno quotato |  |
| Larghezza | 63 mm |
| Altezza | 107 mm |
| Profondità | 78 mm |
| Colore | bianco (RAL 9010) |
| nero (RAL 9005) | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 400 |
| 600 | |
| Materiale isolante | PA 6 |
| Materiale custodia | PA 6 |
| Alimentatori | |
| Direzione di azione | L/N-PE & Signal Line-Shield-Earth Ground |
| Tensione nominale UN | 230/400 V AC (TN/TT) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC(L-N) | 275 V AC |
| Massima tensione permanente UC(L-PE) | 360 V AC |
| Massima tensione permanente UC(N-PE) | 360 V AC |
| Corrente di carico nom. IL | 16 A (30 °C) |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Assorbimento di potenza in standby PC | ≤ 1 VA |
| Tensione di prova di riferimento UREF | 255 V AC |
| Impulso combinato UOC | 6 kV |
| Livello di protezione Up | ≤ 1,5 kV |
| Comportamento TOV in caso di UT(L-N) | 460 V AC (5 s / withstand mode) |
| 460 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT(L-PE) | 460 V AC (5 s / withstand mode) |
| 460 V AC (120 min / withstand mode) | |
| 1455 V AC (200 ms / safe failure mode) | |
| Comportamento TOV in caso di UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Tempo di eccitazione tA(L-N) | ≤ 25 ns |
| Tempo di eccitazione tA(L-PE) | ≤ 100 ns |
| Tempo di eccitazione tA(N-PE) | ≤ 100 ns |
| Prefusibile necessario massimo | 16 A (gG / B / C) |
| Resistenza ai corto circuiti ISCCR | 1,5 kA AC |
| Sistemi informatici | |
| Massima tensione permanente UC | 24 V DC |
| Corrente nominale | 1,5 A (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Assorbimento di potenza in standby PC | ≤ 1 VA |
| Corrente conduttori di terra IPE | ≤ 1 µA |
| Resistenza d'isolamento Riso | ≥ 70 MΩ |
| ≥ 70 MΩ | |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 2,5 kA |
| Corrente nominale dispersa In(8/20) µs (filo-schermatura) | 2,5 kA |
| Corrente nominale dispersa In(8/20) µs (schermatura-terra) | 5 kA |
| Corrente dispersa Itotal(8/20) µs | 5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-schermatura) | 120 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (schermatura-terra) | 200 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) spike | ≤ 700 V |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) spike | ≤ 1 kV |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) stat. | ≤ 700 V |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) stat. | ≤ 1 kV |
| Tensione residua a In (filo-schermatura) | ≤ 40 V |
| Tensione residua a In (schermatura-terra) | ≤ 50 V |
| Livello di protezione Up(conduttore-schermatura) | ≤ 700 V (C2 - 2 kA) |
| Livello di protezione Up(schermatura-terra) | ≤ 1,2 kV (C2 - 5 kA) |
| Tempo di eccitazione tA (filo-schermatura) | ≤ 100 ns |
| Tempo di eccitazione tA (schermatura-filo) | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,3 dB (≤ 2,4 GHz / 75 Ω) |
| Frequenza limite fg (3 dB), asimm. (Schermatura) nel sistema a 75 Ω | tip. 2,5 GHz |
| Frequenza | 0 Hz ... 2400 MHz |
| Capacità asimmetrica (schermatura) | tip. 10 pF |
| Resistenza alla corrente alternata (conduttore-schermatura) | 5 A - 1 s |
| Resistenza alla corrente alternata (schermatura-terra) | 10 A - 1 s |
| Tempo di reset impulso (conduttore-schermatura) | ≤ 4 s |
| Condizioni ambientali | |
| Grado di protezione | IP20 (Protezione bambini) |
| Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 75 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2019 |
| Norme/disposizioni | EN 61643-21 |
| Nota | A2:2013 |
| Norme/disposizioni | IEC 61643-21 |
| Nota | A2:2012 |
| Norme/disposizioni | EN 50083 |
| Nota | CLASS-A |
| Tipo di montaggio | Inserire nella presa di rete |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2882297-MNT-TV-SAT D/WH | 113 Kbytes |
|
