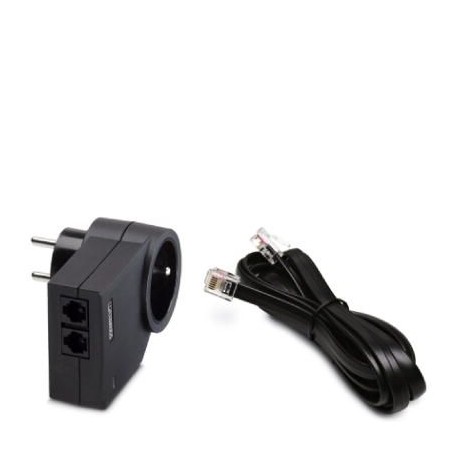

MNT-TELE E
2882417
PHOENIX_CONTACT
1
Dispositivo protez. contro le sovratensioni tipo 3
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2882417 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CL1423 - |
Pagina catalogo | Pagina 75 (C_4_2017) |
GTIN | 4046356073486 |
Peso per pezzo (confezione esclusa) | 195,100 g |
Numero tariffa doganale | 85363010 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 75 °C |
Materiale custodia | PA 6 |
---|---|
Classe di combustibilità a norma UL 94 | V-0 |
Colore | nero intenso RAL 9005 |
Specificamente utilizzabile nei Paesi | NL, E, I, S, FIN, TR |
Tipo di montaggio | Inserire nella presa di rete |
Tipo | Adattatore |
Direzione di azione | L/N-PE & Signal Line-Earth Ground |
Tipo EN | T3 |
---|---|
Tensione nominale UN | 230 V AC |
Tensione di dimensionamento scaricatore UC(L-N) | 275 V AC |
Tensione di dimensionamento scaricatore UC(L-PE) | 360 V AC |
Tensione di dimensionamento scaricatore UC(N-PE) | 360 V AC |
Frequenza nominale fN | 50 Hz (60 Hz) |
Corrente di carico nom. IL | 16 A (30 °C) |
Assorbimento di potenza in standby PC | ≤ 1 VA |
Corrente conduttori di terra IPE | ≤ 5 µA |
Corrente nominale dispersa In(8/20)µs | 3 kA (> 5x) |
Impulso combinato UOC | 4 kV |
Assorbimento dell'energia simmetrico | 140 J (L-N) |
Assorbimento dell'energia asimmetrico | 220 J (L(N)-PE) |
Livello di protezione Up(L-N) | ≤ 1,2 kV |
Livello di protezione Up(L-PE) | ≤ 1,5 kV |
Livello di protezione Up(N-PE) | ≤ 1,5 kV |
Tempo di eccitazione (L-N) | ≤ 25 ns |
Tempo di eccitazione (L-PE) | ≤ 100 ns |
Tempo di eccitazione (N-PE) | ≤ 100 ns |
Segnalazione protezione contro le sovratensioni guasta | ottico |
Prefusibile necessario massimo | 16 A (gG / B / C) |
Collegamento | Spina/presa con contatto di terra |
---|---|
Tipo di collegamento IN | Presa con contatto di protezione |
Tipo di collegamento OUT | Presa con contatto di protezione |
Tensione di dimensionamento scaricatore UC | 200 V DC |
---|---|
Corrente di dimensionamento | 150 mA (25 °C) |
Corrente attiva di esercizio ICa UC | ≤ 150 µA |
Corrente conduttori di terra IPE | ≤ 2 µA |
Resistenza d'isolamento Riso | ≥ 1 MΩ |
≥ 1 GΩ | |
Corrente nominale dispersa In(8/20)µs (filo-filo) | 1 kA |
Corrente nominale dispersa In(8/20)µs (filo-terra) | 2,5 kA |
Corrente dispersa Imax(8/20) µs max. | 2,5 kA |
Livello di protezione Up(conduttore-conduttore) | ≤ 460 V (C2 - 1 kA) |
≤ 350 V (C3 - 25 A) | |
Livello di protezione Up(conduttore-terra) | ≤ 900 V (C2 - 2 kA) |
≤ 900 V (C3 - 100 A) | |
Tempo di eccitazione tA(filo-filo) | ≤ 25 ns |
Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 4 MHz |
Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 3 MHz |
Frequenza limite fg (3dB), simm. nel sistema a 600 Ohm | tip. 700 kHz |
Capacità (filo-filo) | tip. 1 nF |
Capacità (filo-terra) | tip. 5 pF |
Limitazione di tensione in uscita a 1 kV/µs (filo-filo) | ≤ 360 V |
Tensione residua con In(conduttore-conduttore) | ≤ 500 V |
Tensione residua con In(conduttore-terra) | ≤ 30 V |
Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 35 V |
Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 35 V |
Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 2 kV / 1 kA |
C3 - 25 A | |
Resistenza corrente impulsiva (conduttore-terra) | C2 - 4 kV / 2 kA |
C3 - 100 A | |
D1 - 500 A | |
Resistenza alla corrente alternata (conduttore-conduttore) | 250 mA - 1 s |
Resistenza alla corrente alternata (conduttore-terra) | 10 A - 1 s |
Tempo di reset impulso (conduttore-conduttore) | ≤ 15 ms |
Collegamento | RJ12 |
---|---|
Tipo di collegamento IN | connettore femmina RJ12 |
Tipo di collegamento OUT | connettore femmina RJ12 |
Collegamento | sopra spina con contatto a terra |
---|
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2882417-MNT-TELE E | 118 Kbytes |
