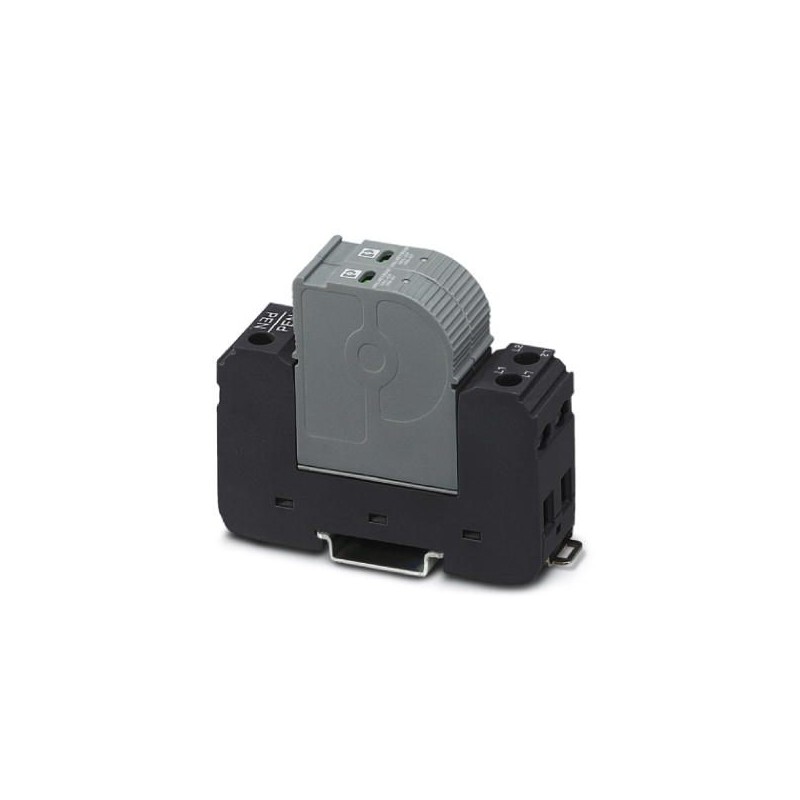

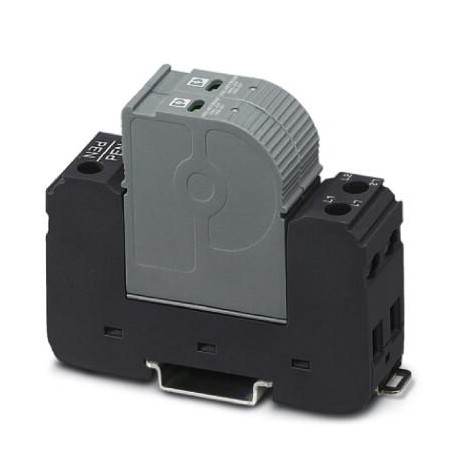

VAL-CP-2C-350/O 2881052 PHOENIX CONTACT Scaricatore di sovratensione di tipo 2
VAL-CP-2C-350/O
2881052
PHOENIX_CONTACT
Scaricatore di sovratensione di tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni otto cento ottanta un mille cinquanta due |
|---|---|
| Unità d'imballaggio | 1 pc |
| Pagina del catalogo | Pagina 41 (C-6-2013) |
| GTIN | 4046356049276 |
| Peso per Pezzo (escluso imballaggio) | 223.200 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila trenta |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| Prova IEC classificazione | II |
|---|---|
| T2 | |
| IT tipo di | T2 |
| IEC sistema di alimentazione | TN-C |
| Modalità di protezione | L-PEN |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | grigio/blu |
| nero | |
| Materiale custodia | PBT-FR |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Numero di posizioni | Due |
| Protezione da sovratensioni messaggio di errore | ottica |
Il circuito di protezione
| Tensione nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Continua massima tensione di esercizio UC(L-PEN) | 350 V AC |
| Nominale corrente di carico IL | 40 A (Biconnect M4 forcella-tipo di capocorda per cavo 6 mm2) |
| 63 A (DOPPIA ghiera 2 x 10 mm2) | |
| Corrente nominale di scarica min(8/20) µs (L-PEN) | 20 kA |
| La massima corrente di scarica mimax(8/20) µs (L-PEN) | 40 kA |
| Corrente nominale di cortocircuito hoSCCR | 25 kA |
| Protezione di tensione a livello di Up(L-PEN) | ≤ 1,5 kV |
| Tensione residua Ures(L-PEN) | ≤ 1,5 kV (con In) |
| ≤ 1.3 kV (a 10 kA) | |
| ≤ 1.2 kV (a 5 kA) | |
| ≤ 1.1 kV (a 4 kA) | |
| ≤ 1 kV (a 2 km) | |
| TOV comportamento di UT(L-PEN) | 415 V AC (5 s / resistere modalità) |
| 440 V AC (120 min / safe failure mode) | |
| Il tempo di risposta tUn(L-PEN) | ≤ 25 ns |
| Max. fusibile di backup con V-tipo di cablaggio | 40 A (gG / Biconnect M4 forcella-tipo di capocorda, 6 mm2) |
| 63 A (gG / DOPPIA ghiera 2x 10mm2) | |
| Max. fusibile di backup con ramo di cablaggio | 315 A (gG) |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 4.5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm2 ... 16 mm2 |
| Sezione conduttore solido | 2,5 mm2 ... 25 mm2 |
| Sezione conduttore AWG | 12 ... 4 |
UL specifiche
| SPD Tipo | 4CA |
|---|---|
| Continua massima tensione di esercizio MCOV (L-L) | 700 V AC |
| Continua massima tensione di esercizio MCOV (L-N) | 350 V AC |
| Nom. tensione | 277/480 V AC |
| Modalità di protezione | L-L |
| L-N | |
| Sistema di distribuzione di potenza | Stella |
| Frequenza nominale | 50/60 Hz |
| Misurato a limitare la tensione MLV (L-L) | 3280 V |
| Misurato a limitare la tensione MLV (L-N) | 2000 V |
| Corrente nominale di scarica min(L-L) | 20 kA |
| Corrente nominale di scarica min(L-N) | 20 kA |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta mila due cento unoeCl@ss 4.1Venti sette millioni cento trenta mila otto cento unoeCl@ss 5.0Venti sette millioni cento trenta mila otto cento unoeCl@ss 5.1Venti sette millioni cento trenta mila otto centoeCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 8.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 9.0Venti sette millioni cento trenta mila otto cento cinque
UNSPSC 6.01Trenta millioni due cento dodici mila dieciUNSPSC 7.0901Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 11Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille sei cento venti
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| Datasheet 1: 2881052 - VAL-CP-2C-350/O | 189 Kbytes |
|
| Datasheet 2: 2881052 - VAL-CP-2C-350/O | 166 Kbytes |
|
| Complete catalogue 1: 2881052 - VAL-CP-2C-350/O | 12 Mbytes |
|
