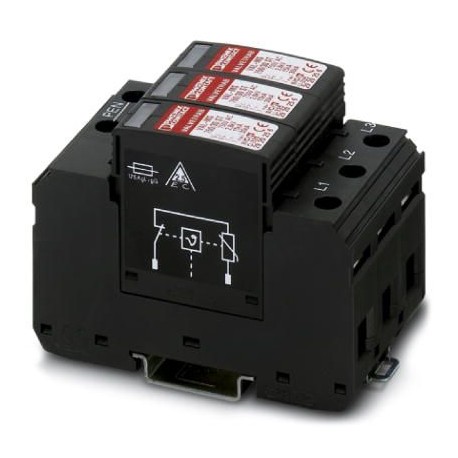

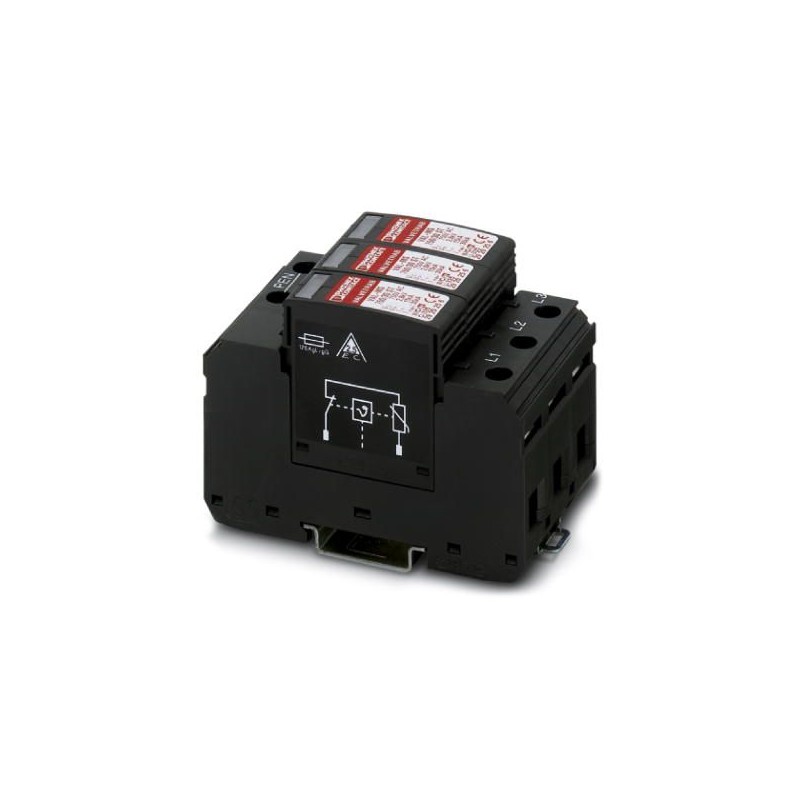

VAL-MS 750/30/3+0 2920269 PHOENIX CONTACT Scaricatori di sovratensioni tipo 2
VAL-MS 750/30/3+0
2920269
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2920269 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1321 - |
| Pagina catalogo | Pagina 56 (C_4_2017) |
| GTIN | 4046356157902 |
| Peso per pezzo (confezione esclusa) | 400,900 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 89,8 mm |
|---|---|
| Larghezza | 53,4 mm |
| Profondità | 65,7 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 3 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TN-C |
| IT | |
| Dispositivi di protezione | L-PE |
| L-PEN | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado d'inquinamento | 2 |
| Distanza tra parti attive e con messa a terra | 8 mm |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| N. poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Altre descrizioni
| Nota | Per l'utilizzo in tutti i sistemi a bassa tensione tra L-N e L-PEN. Solo per utilizzo in sistemi IT tra L-PE, se i corpi degli elementi dell'impianto a bassa tensione sono collegati con l'impianto di messa a terra della stazione trasformatore. (Messa a terra comune della stazione trasformatore HV e dei corpi dell'impianto utenze LV. RE= RAsecondo IEC 60364-4-442 / VDE 0100-442 fig. 44D / Esempio a) |
|---|
Circuito di protezione
| Tensione nominale UN | 554/960 V AC (TN-C) |
|---|---|
| 690 V AC (IT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 760 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 1,5 mA |
| Assorbimento di potenza in standby PC | ≤ 1200 mVA |
| Corrente nominale dispersa In(8/20)µs | 15 kA |
| Max. corrente dispersa Imax(8/20) µs | 30 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up | ≤ 2,9 kV |
| Tensione residua Ures | ≤ 2,9 kV (con In) |
| ≤ 2,7 kV (a 10 kA:) | |
| ≤ 2,5 kV (a 5 kA:) | |
| ≤ 2,3 kV (a 3 kA:) | |
| Comportamento TOV con UT | 1000 V AC (5 s / withstand mode) |
| 1056 V AC (120 min / safe failure mode) | |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 100 A (gG) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Specifiche UL
| Tipo SPD | 4CA |
|---|---|
| Tensione permanente massima (MCOV L-L) | 1500 V AC |
| Tensione permanente massima MCOV (L-G) | 750 V AC |
| Tensione nominale | 690 V AC |
| Dispositivi di protezione | L-L |
| L-G | |
| Sistema di ripartizione dell'energia | Delta |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-L) | 4810 V |
| Tensione di taglio misurata MLV (L-G) | 2560 V |
| Corrente nominale dispersa In(L-L) | 10 kA |
| Corrente nominale dispersa In(L-G) | 10 kA |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2920269-VAL-MS 750/30/3+0 | 130 Kbytes |
|
