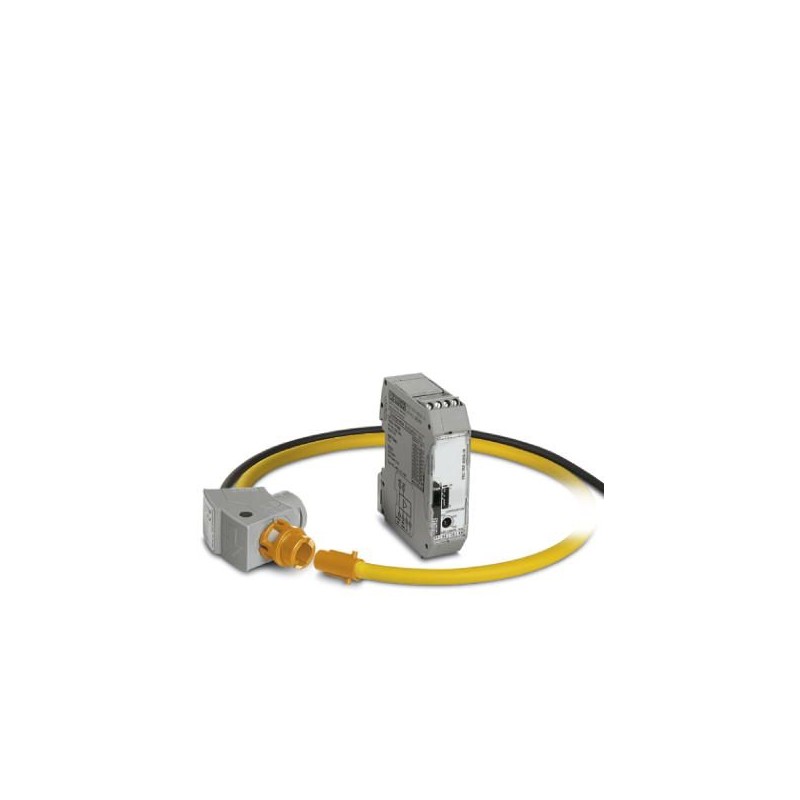

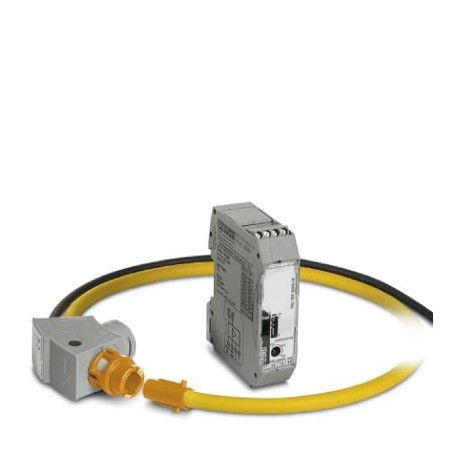

PACT RCP-4000A-1A-D190 2904923 PHOENIX CONTACT Convertitore di corrente
PACT RCP-4000A-1A-D190
2904923
PHOENIX_CONTACT
Convertitore di corrente
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2904923 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4A12 - |
| Pagina catalogo | Pagina 236 (C_5_2017) |
| GTIN | 4046356900935 |
| Peso per pezzo (confezione esclusa) | 455,400 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Alimentazione convertitore di misura
| Tensione nominale | 24 V DC -20 % ... +25 % |
|---|---|
| Campo tensioni nominali di alimentazione | 19,2 V DC ... 30 V DC |
| Max. corrente assorbita | 190 mA |
| Potenza assorbita | 4 W |
Dati di ingresso bobina di misura
| Campo di misurazione frequenza | 40 Hz ... 20000 Hz |
|---|---|
| Errore di posizione | < 1 % |
| Errore di trasmissione | 0,1 % |
Dati di ingresso convertitore di misura
| Campi di misura (corrente) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Configurabile/Programmabile | tramite DIP switch |
| Angoli di fase | < 1 ° |
| Potenza di dimensionamento | 1,5 VA |
| Distanze massime per cavi in rame con PN max | 32 m (0,75 mm² (AWG 20)) |
| 64 m (1,5 mm² (AWG 16)) | |
| 107 m (2,5 mm² (AWG 14)) |
Ingresso segnale convertitore di misura
| Segnale di ingresso (a 50 Hz) | 100 mV (1000 A) |
|---|---|
| Impedenza d'ingresso | 27 kΩ (Campo di misura minimo) |
Uscita segnale bobina di misura
| Segnale in uscita (a 50 Hz) | 100 mV (senza carico, a 1000 A) |
|---|---|
| Tensione di uscita (a vuoto) | VOUT= M * dI/dt |
| Tensione di uscita (sinusoidale, a vuoto) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 μH; esempio: a 50 Hz; I = 1000 A)) |
Dati generali bobina di misura
| Lunghezza della bobina di misura | 600 mm |
|---|---|
| Diametro della bobina di misura | 8,3 mm ±0,2 mm |
| Lunghezza della linea segnale | 3000 mm |
| Struttura conduttore segnale linea | 2x 0,22 mm (Segnale (stagnato)) |
| 1x 0,22 mm (Schermatura (stagnato)) | |
| Materiale bobine | Elastollan |
| Materiale custodia | PC |
| isolamento | Isolamento doppio |
| Tensione di isolamento nominale | 1000 V AC (rms CAT III) |
| 600 V AC (rms CAT IV) | |
| Tensione di prova | 10,45 kV (DC / 1 min.) |
| Precisione base | |
| UL, USA / Canada | UL 61010 Recognized |
Dati generali convertitore di misura
| Errore di trasmissione | < 0,5 % (dal valore limite) |
|---|---|
| ≤ 0,5 % (dal valore limite) | |
| Frequenza | 45 Hz ... 65 Hz |
| Armoniche massime rilevabili | < 2 kHz |
| Corrente assorbita (a carico nominale) | < 190 mA (con 19,2 V) |
| Materiale custodia | Poliammide |
| Tensione di prova | 1,5 kV AC (Alimentazione / ingresso e uscita: 50 Hz, 1 min) |
| Indicazione tensione di esercizio | LED verde |
| UL, USA / Canada | UL 508 Listed |
Dati generali
| Norme/Disposizioni | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| isolamento | Isolamento doppio |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III (1000 V, al conduttore neutro) |
| IV (600 V, al conduttore neutro) | |
| Coefficienti di temperatura | 0,005 %/K (+10 °C ... +70 °C, entrambi i componenti presentano la stessa temperatura ambiente) |
| 0,07 %/K (-20 °C ... +10 °C, entrambi i componenti presentano la stessa temperatura ambiente) | |
| Errore di misura tipico | < 1 % |
Dati di connessione
| Denominazione collegamento | Pagina convertitori |
|---|---|
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Filettatura | M3 |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C (Bobina di misura) |
|---|---|
| -20 °C ... 70 °C (Convertitore) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C (Bobina di misura) |
| -25 °C ... 85 °C (Convertitore) | |
| Altezza massima | < 2000 m |
| Grado di protezione della bobina di misurazione | IP67 (non sottoposto a valutazione UL) |
| Grado di protezione convertitore di misura | IP20 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| isolamento | Isolamento doppio |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III (1000 V, al conduttore neutro) |
| IV (600 V, al conduttore neutro) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210902eCl@ss 4.127210902eCl@ss 5.027210902eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210902eCl@ss 8.027210902eCl@ss 9.027210902
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2904923-PACT RCP-4000A-1A-D190 | 101 Kbytes |
|
